Topology Shapes of OpenCascade BRep
eryar@163.com
摘要Abstract：通過對OpenCascade中的BRep數據的讀寫，理解邊界表示法的概念及實現。理解了拓樸形狀的數據結構，就對ModelingData模塊有了清晰認識，方便OpenCascade其他模塊如ModelingAlgorithms和Visiualization模塊的理解。
關鍵字Key Words：OpenCascade, BRep, Topology, BRep Format
一、引言 Introduction
邊界表示（Boundary Representation）也稱為BRep表示，它是幾何造型中最成熟、無二義的表示法。實體的邊界通常是由面的并集表示，而每個面又由它所在曲面的定義加上其邊界來表示，面的邊界是邊的并集，而邊又是由點來表示。如下圖1.1所示，曲面的匯合處形成曲線，而曲線的匯合處形成點。所以點、線、面是描述一個形狀所需要的基本組成單元。

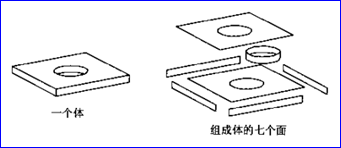

Figure 1.1 BRep Shape demo
邊界表示的一個重要特點是描述形狀的信息包括幾何信息（geometry）和拓樸（topology）信息兩個方面。拓樸信息描述形狀上的頂點、邊、面的連接關系，它形成物體邊界表示的“骨架”。形狀的幾何信息猶如附著在“骨架”上的肌肉。在OpenCascade中，形狀的幾何信息包含曲線和曲面的參數解析表示Geom_Curve/Geom_Surface。
這樣我們就可以用平面方程和柱面方程來描述曲面，用直線或圓弧方程來描述曲線。這時會出現一個問題，即代數表達式只能定義無邊界的幾何體。除了單個點、圓以及球體，經典的解析幾何僅能表示無限延伸的曲線和曲面。為了解決這個問題，邊界表示法按下述方法明確地定義曲線或曲面的邊界：
l 曲線的邊界由位于曲線上的一對點來確定；
l 曲面的邊界由位于曲面上的一組曲線來確定；
通過這個方法，就可以定義一段曲線或一片曲面。這時，不同幾何元素之間的關系的組織問題就出現了，為此我們將記錄如下信息：
l 哪些點界定哪些曲線；
l 哪些曲線界定哪些曲面；
這些關于誰關聯誰的信息，就是幾何造型系統經常提到的拓樸。在邊界表示法中，理論上表示一個物理模型只需要三個拓樸體（頂點TopoDS_Vertex、邊TopoDS_Edge和面TopoDS_Face），但在實際應用中，為了提高計算機處理的速度或提供高級的操作功能，還要引入其他一些概念，如環TopoDS_Wire、殼TopoDS_Shell、復合體TopoDS_Compound等。
二、邊界表示形狀中的幾何數據 Geometry of BRep shapes
對形狀數據的讀寫主要是由類BRepTools_ShapeSet來完成的，其中在類的函數AddGeometry中對拓樸形狀中的幾何數據進行了處理，代碼如下所示：
//=================================================================
//function : AddGeometry
//purpose :
//=================================================================
void BRepTools_ShapeSet::AddGeometry(const TopoDS_Shape& S)
{
// Add the geometry
if (S.ShapeType() == TopAbs_VERTEX) {
Handle(BRep_TVertex) TV = Handle(BRep_TVertex)::DownCast(S.TShape());
BRep_ListIteratorOfListOfPointRepresentation itrp(TV->Points());
while (itrp.More()) {
const Handle(BRep_PointRepresentation)& PR = itrp.Value();
if (PR->IsPointOnCurve()) {
myCurves.Add(PR->Curve());
}
else if (PR->IsPointOnCurveOnSurface()) {
myCurves2d.Add(PR->PCurve());
mySurfaces.Add(PR->Surface());
}
else if (PR->IsPointOnSurface()) {
mySurfaces.Add(PR->Surface());
}
ChangeLocations().Add(PR->Location());
itrp.Next();
}
}
else if (S.ShapeType() == TopAbs_EDGE) {
// Add the curve geometry
Handle(BRep_TEdge) TE = Handle(BRep_TEdge)::DownCast(S.TShape());
BRep_ListIteratorOfListOfCurveRepresentation itrc(TE->Curves());
while (itrc.More()) {
const Handle(BRep_CurveRepresentation)& CR = itrc.Value();
if (CR->IsCurve3D()) {
if (!CR->Curve3D().IsNull()) {
myCurves.Add(CR->Curve3D());
ChangeLocations().Add(CR->Location());
}
}
else if (CR->IsCurveOnSurface()) {
mySurfaces.Add(CR->Surface());
myCurves2d.Add(CR->PCurve());
ChangeLocations().Add(CR->Location());
if (CR->IsCurveOnClosedSurface())
myCurves2d.Add(CR->PCurve2());
}
else if (CR->IsRegularity()) {
mySurfaces.Add(CR->Surface());
ChangeLocations().Add(CR->Location());
mySurfaces.Add(CR->Surface2());
ChangeLocations().Add(CR->Location2());
}
else if (myWithTriangles) { // for XML Persistence
if (CR->IsPolygon3D()) {
if (!CR->Polygon3D().IsNull()) {
myPolygons3D.Add(CR->Polygon3D());
ChangeLocations().Add(CR->Location());
}
}
else if (CR->IsPolygonOnTriangulation()) {
myTriangulations.Add(CR->Triangulation());
myNodes.Add(CR->PolygonOnTriangulation());
ChangeLocations().Add(CR->Location());
if (CR->IsPolygonOnClosedTriangulation())
myNodes.Add(CR->PolygonOnTriangulation2());
}
else if (CR->IsPolygonOnSurface()) {
mySurfaces.Add(CR->Surface());
myPolygons2D.Add(CR->Polygon());
ChangeLocations().Add(CR->Location());
if (CR->IsPolygonOnClosedSurface())
myPolygons2D.Add(CR->Polygon2());
}
}
itrc.Next();
}
}
else if (S.ShapeType() == TopAbs_FACE) {
// Add the surface geometry
Handle(BRep_TFace) TF = Handle(BRep_TFace)::DownCast(S.TShape());
if (!TF->Surface().IsNull()) mySurfaces.Add(TF->Surface());
if (myWithTriangles) { // for XML Persistence
Handle(Poly_Triangulation) Tr = TF->Triangulation();
if (!Tr.IsNull()) myTriangulations.Add(Tr);
}
ChangeLocations().Add(TF->Location());
}
}
根據上述代碼可知，OpenCascade在保存和讀寫B(tài)Rep表示的形狀時，只保存了頂點、邊和面的信息，因?yàn)橹挥羞@三個拓樸結構中包含了幾何信息及顯示用的離散點和三角網格數據。有了這些信息，就可以生成一個邊界表示的形狀了。
幾何之間的聯系也保存起來了，這也是拓樸數據的一種形式，在下節詳細說明。
三、邊界表示形狀中的拓樸數據 Topology of BRep shapes
關于拓樸頂點TopoDS_Vertex、邊TopoDS_Edge、面TopoDS_Face更詳細的信息，請參考博客：
l Topology and Geometry in OpenCascade-Vertex;
l Topology and Geometry in OpenCascade-Edge;
l Topology and Geometry in OpenCascade-Face;
l Topology and Geometry in OpenCascade-Topology;
本文只對OpenCascade拓樸結構中的幾何數據的關聯信息進行分析。
3.1 頂點 TopoDS_Vertex
結合《BRep Format Description White Paper》中對<vertex data>的描述，及程序代碼中對頂點數據的讀取，分析OpenCascade的BRep表示中的頂點。

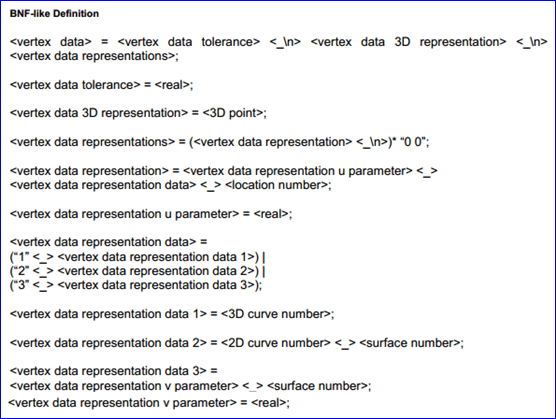

Figure 3.1.1 NBF-like definition of Vertex
詳細說明：
<vertex data representation u parameter>u的使用方法說明如下：
<vertex data representation data 1> 和參數u定義了三維曲線C上的點V的位置。參數u是曲線C上點V對應的參數：C（u）＝V。對應的類是：BRep_PointOnCurve；
<vertex data representation data 2>和參數u定義了曲面上的二維曲線C上點V的位置。參數u是曲線C上點V對應的參數：C（u）＝V。對應的類是：BRep_PointOnCurveOnSurface；
<vertex data representation data 3>和參數u及<vertex data representation v parameter>v定義了曲面S上的點V：S（u，v）＝V。對應的類是：BRep_PointOnSurface；
在這些類中都將頂點對應的曲線、曲面及其上點的參數都保存起來了。有了這些信息就可以判斷與頂點有聯系的邊或面，因?yàn)榍€、曲面屬于邊和面。
<vertex data tolerance>t定義如下所示：
下面結合程序示例片段，創建一個頂點并將其輸出為BRep文件，并在OpenCascade中進行顯示。
void TestVertex(void)
{
ofstream dumpFile("vertex.brep");
TopoDS_Vertex aVertex = BRepBuilderAPI_MakeVertex(gp_Pnt(1.0, 2.0, 3.0));
BRepTools::Dump(aVertex, std::cout);
BRepTools::Write(aVertex, dumpFile);
}
當使用BRepTools::Dump時，顯示更易讀的信息。可將數據dump到屏幕，也可將數據dump到文件；當使用Write時，生成的信息即是BRep文件格式的數據。可以通過Read生成形狀，也可直接讀入到OpenCascade中顯示，如下圖3.1.2所示：
Figure 3.1.2 Import a Vertex from brep file
3.2 邊 TopoDS_Edge

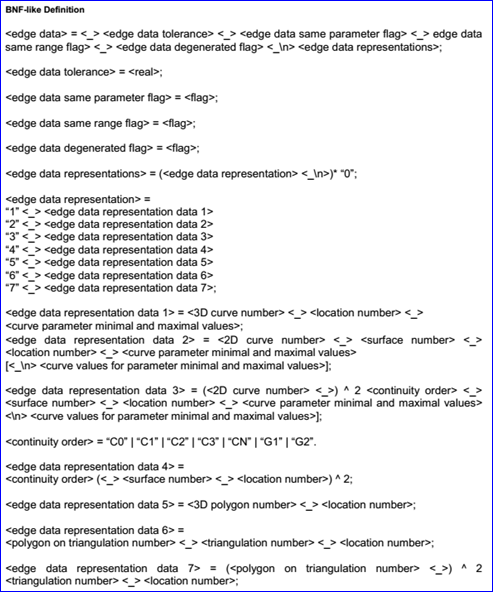

詳細說明：
標志位<edge data same parameter flag>，<edge data same range flag>，<edge data degenerated flag>有特別的用途。
<edge data representation data 1>表示一個三維曲線，對應類：Geom_Curve；
<edge data representation data 2>表示曲面上的一個二維曲線，
對應類Geom_Curve/Geom_Surface；
<curve values for parameter minimal and maximal values>只在2版本中使用；
<edge data representation data 3>表示閉合曲面上的一個二維曲線；
對應類Geom_Curve/Geom_Surface；
<curve values for parameter minimal and maximal values>只在2版本中使用；
<edge data representation data 4>表示Regularity的邊，使用到的類有：
Geom_Curve/Geom_Surface；
<edge data representation data 5>表示一個三維的多段線（3D polyline）；
對應的類：Poly_Polygon3D，是邊的近似表示，主要用來顯示；
<edge data representation data 6>表示三角剖分上一條多段線；
對應的類：Poly_PolygonOnTriangulation，也是邊在三角剖分上的近似表示；
<edge data tolerance> t的定義如下所示：
下面的示例程序片段將圓的邊導出為BRep文件，并在OpenCascade中顯示。程序代碼如下所示：
void TestEdge(bool bSubdivision = false)
{
ofstream dumpFile("edge.brep");
TopoDS_Edge anEdge = BRepBuilderAPI_MakeEdge(gp_Circ(gp::XOY(), 6.0));
if (bSubdivision)
{
BRepMesh::Mesh(anEdge, 1.0);
}
BRepTools::Dump(anEdge, std::cout);
BRepTools::Write(anEdge, dumpFile);
}
其中參數bSubdivision用來生成顯示用的離散多段線數據，這里會生成<edge data representation data 5>的Poly_Polygon3D，將生成的BRep文件導入進行顯示如下圖所示：
Figure 3.2.1 Import a Face from brep file
3.3 面 TopoDS_Face
詳細說明：

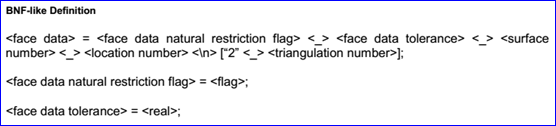

<face data>描述了面F的曲面S和三角剖分T。曲面S可能為空：<surface number>＝0.
<face data tolerance> t的定義如下所示：
標志位<face data natural restriction flag>有特別的用途。
面中的數據比較簡單，有參數表示的曲面的索引號。若曲面已經被三角剖分，將會把剖分后的網格數據也保存起來。下面的示例程序片段將一個球面導出為brep文件：
void TestFace(bool bSubdivision = false)
{
ofstream dumpFile("face.brep");
TopoDS_Face aFace = BRepBuilderAPI_MakeFace(gp_Sphere(gp::XOY(), 6.0));
if (bSubdivision)
{
BRepMesh::Mesh(aFace, 1.0);
}
BRepTools::Dump(aFace, std::cout);
BRepTools::Write(aFace, dumpFile);
}
其中參數bSubdivision用來生成顯示用的網格數據，這里會生成Poly_Triangulation，將生成的BRep文件導入進行顯示如下圖所示：

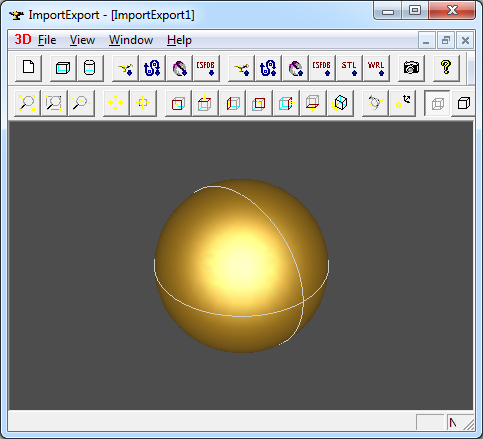

Figure 3.3.1 Import a Face from brep
四、示例程序 Example Code
將上述代碼放在一起，完整的程序代碼如下所示：
/*
* Copyright (c) 2013 eryar All Rights Reserved.
*
* File : Main.cpp
* Author : eryar@163.com
* Date : 2013-12-21 21:18
* Version : 1.0v
*
* Description : Use BRepTools to dump and write BRep files.
*
* Key Words : OpenCascade, BRep, Vertex, Edge, Face
*
*/
// OpenCascade library.
#define WNT
#include <gp_Pnt.hxx>
#include <gp_Circ.hxx>
#include <gp_Sphere.hxx>
#include <TopoDS_Vertex.hxx>
#include <TopoDS_Edge.hxx>
#include <TopoDS_Face.hxx>
#include <BRepMesh.hxx>
#include <BRepTools.hxx>
#include <BRepBuilderAPI_MakeVertex.hxx>
#include <BRepBuilderAPI_MakeEdge.hxx>
#include <BRepBuilderAPI_MakeFace.hxx>
#pragma comment(lib, "TKernel.lib")
#pragma comment(lib, "TKMath.lib")
#pragma comment(lib, "TKBRep.lib")
#pragma comment(lib, "TKMesh.lib")
#pragma comment(lib, "TKTopAlgo.lib")
void TestVertex(void)
{
ofstream dumpFile("vertex.brep");
TopoDS_Vertex aVertex = BRepBuilderAPI_MakeVertex(gp_Pnt(1.0, 2.0, 3.0));
BRepTools::Dump(aVertex, std::cout);
BRepTools::Write(aVertex, dumpFile);
}
void TestEdge(bool bSubdivision = false)
{
ofstream dumpFile("edge.brep");
TopoDS_Edge anEdge = BRepBuilderAPI_MakeEdge(gp_Circ(gp::XOY(), 6.0));
if (bSubdivision)
{
BRepMesh::Mesh(anEdge, 1.0);
}
BRepTools::Dump(anEdge, std::cout);
BRepTools::Write(anEdge, dumpFile);
}
void TestFace(bool bSubdivision = false)
{
ofstream dumpFile("face.brep");
TopoDS_Face aFace = BRepBuilderAPI_MakeFace(gp_Sphere(gp::XOY(), 6.0));
if (bSubdivision)
{
BRepMesh::Mesh(aFace, 1.0);
}
BRepTools::Dump(aFace, std::cout);
BRepTools::Write(aFace, dumpFile);
}
int main(void)
{
TestVertex();
TestEdge(true);
TestFace(true);
return 0;
}
也可以把更易懂的信息dump出來，這樣可以更好地理解brep文件的格式。當將球面導出為brep文件時，會生成很多信息，如下所示：
Shape : 7, FORWARD
Dump of 7 TShapes
-----------------
Flags : Free, Modified, Checked, Orientable, Closed, Infinite, Convex
TShape # 1 : FACE 1101000 01807868
+2
NaturalRestriction
Tolerance : 1e-007
- Surface : 1
TShape # 2 : WIRE 0101100 01807CE8
-5 +4 +5 -3
TShape # 3 : EDGE 0101000 01808C10
+6 -6
Tolerance : 1e-007
same parametrisation of curves
same range on curves
degenerated
- PCurve : 4 on surface 1, range : 0 6.28319
UV Points : 0, 1.5708 6.28319, 1.5708
TShape # 4 : EDGE 0101000 01807AA0
+7 -7
Tolerance : 1e-007
same parametrisation of curves
same range on curves
degenerated
- PCurve : 3 on surface 1, range : 0 6.28319
UV Points : 0, -1.5708 6.28319, -1.5708
TShape # 5 : EDGE 0101000 018078C8
+7 -6
Tolerance : 1e-007
same parametrisation of curves
same range on curves
- Curve 3D : 1, range : -1.5708 1.5708
- PCurve : 1, 2 (C0) on surface 1, range : -1.5708 1.5708
UV Points : 6.28319, -1.5708 6.28319, 1.5708
UV Points : 0, -1.5708 0, 1.5708
TShape # 6 : VERTEX 0101101 018076F0
Tolerance : 1e-007
- Point 3D : 3.67394e-016, 0, 6
TShape # 7 : VERTEX 0101101 01807680
Tolerance : 1e-007
- Point 3D : 3.67394e-016, 0, -6
-------
Dump of 4 Curve2ds
-------
1 : Line
Origin :6.28319, 0
Axis :0, 1
2 : Line
Origin :0, 0
Axis :0, 1
3 : Line
Origin :0, -1.5708
Axis :1, 0
4 : Line
Origin :0, 1.5708
Axis :1, 0
-------
Dump of 1 Curves
-------
1 : Trimmed curve
Parameters : 4.71239 7.85398
Basis curve :
Circle
Center :0, 0, 0
Axis :0, -1, 0
XAxis :1, 0, 0
YAxis :-0, 0, 1
Radius :6
-------
Dump of 0 Polygon3Ds
-------
-------
Dump of 0 PolygonOnTriangulations
-------
-------
Dump of 1 surfaces
-------
1 : SphericalSurface
Center :0, 0, 0
Axis :0, 0, 1
XAxis :1, 0, -0
YAxis :-0, 1, 0
Radius :6
-------
Dump of 0 Triangulations
-------
-------
Dump of 0 Locations
-------
根據上面的數據，可以很好地理解BRep中拓樸形狀的相關數據。大部分?jǐn)?shù)據還是很直觀，便于理解的。其中有個數據可能需要解釋即PCurve（Parametric Curve），它是在參數（u,v）空間的曲面上的參數曲線。可能有些不好理解，結合程序代碼看下PCurve的使用，就會Aha!恍然大悟的：
//=================================================================//function : D0
//purpose :
//=================================================================
void BRep_CurveOnSurface::D0(const Standard_Real U, gp_Pnt& P) const
{
// shoud be D0 NYI
gp_Pnt2d P2d = myPCurve->Value(U);
P = mySurface->Value(P2d.X(),P2d.Y());
P.Transform(myLocation.Transformation());
}
此函數的作用是求PCurve上對應參數u的曲面上的點，即0次微分D0。根據PCurve上的一個參數u，可以求出對應參數u的PCurve上的點，把這個點的x,y分別作為參數曲面的參數u,v，即求出了曲面上的點。
五、結論 Conclusion
通過程序代碼將《BRep Format Description White Paper》中數據進行讀寫，深入理解OpenCascade的邊界表示法的數據結構模塊ModelingData，為理解其他模塊打下基礎。
在邊界表示法中，理論上表示一個物理模型只需要三個拓樸體（頂點TopoDS_Vertex、邊TopoDS_Edge和面TopoDS_Face），所以在對brep文件輸出時，只處理了這三種拓樸體的信息。在生成形狀時，主要也是處理這三種拓樸體，再根據他們生成其他拓樸體。
頂點、邊和面的幾何之間的聯系在brep中也保存起來了，有了這些信息，就可以判斷一個頂點是不是邊上的點等。通過示例程序，來理解參數曲線PCurve。
理解了brep表示的結構后，下一步準備來研究下造型算法模塊ModelingAlgorithms。
六、參考資料 References
1. BRepTools_ShapeSet.cpp of OpenCascade
2. TopTools_ShapeSet.cpp of OpenCascade
3. BRepTools.cpp Of OpenCascade
4. BRep Format Description White Paper of OpenCascade
5. 孫家廣等. 計算機圖形學. 清華大學出版社, 2000
6. 詹海生等, 基于ACIS的幾何造型技術與系統開發, 清華大學出版社, 2002
