Abstract. Siemens’ JT data format accepted as the world’s first ISO international standard for viewing and sharing lightweight 3D product information. OpenCASCADE JT Assistant is a viewer for files in JT format.
Key Words. Simens JT, JtOpen, OpenCASCADE, Jt Assistant
1. Introduction
西門子的JT（Siemens’s JT data format）文件格式是一個輕量級的數據交換格式，可用于在產品生命周期的各個階段實時查看或共享產品的3D信息，并且已經通過ISO的認可作為了國際標準。通過將大量的CAD系統中的3D產品數據無縫銜接，JT加強了產品設計的協作，并且產品生命周期管理系統（Product Lifecycle Management, PLM）也支持這個標準。作為第一個輕量級的3D數據可視化世界ISO國際標準，JT將使制造廠商免去了對各種三維數據交換格式的依賴，并可輕松擴展3D可視化的應用，以便于使設計的協同性。
OpenCASCADE JT Assistant是一個JT格式數據可視化的小工具。由于JT格式在工業上的廣泛應用，高性能、輕量級、靈活的用于三維產品可視化的文件格式。JT文件可包含工業規模的組件（多達100000部件）。有些船廠的PDM中就使用到了JT格式。JT Assistant處理JT網格支持延遲加載（late loading），還利用LOD（Level Of Detail）技術來提高顯示性能。
目前只提供了試用程序，將來OpenCASCADE準備提供開源版本的，僅支持GPL及商用License。Download binaries for Windows: ZIP archive (32 bits, 64 bits). 下載后用Dependency Walker打開查看引用關系如下圖所示：

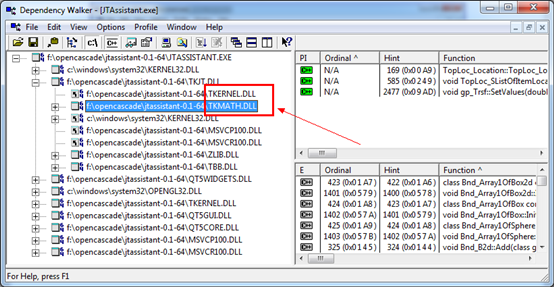

Figure 1.1 JT Assistant in Dependency Walker
由上圖可知，JT Assistant界面上用到了Qt5，關于OpenCASCADE的庫只用到TKernel和TKMath。顯示直接使用了OpenGL，沒有用到Visualization中的庫。
2.Supported JT data
目前JT Assistant支持JT 8.0-9.5，可顯示網格及組裝結構。整體式和非整體式的組件都是支持的。如果想測試一下程序，可從如下地址下載到一些JT文件：
v Siemens web site:
http://www.plm.automation.siemens.com/en_us/products/open/jtopen/technology/jt_showcase.shtml
v Grab CAD Site: http://grabcad.com/library/software/jt

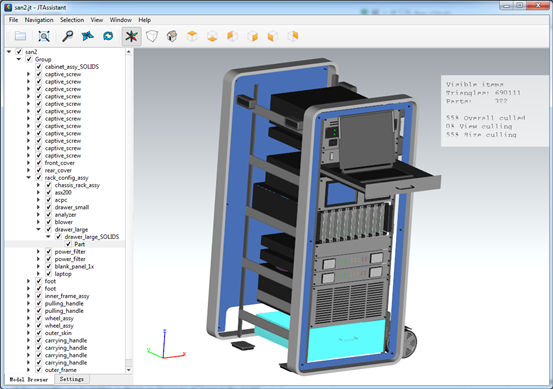

Figure 2.1 Navigation and Selection in the assembly structure
如上圖所示，三維視圖中的青色高亮部分與組裝樹上的Part是對應的，通過鼠標在三維視圖中選擇模型的同時，模型對應的組件樹上部件也是同被選中。

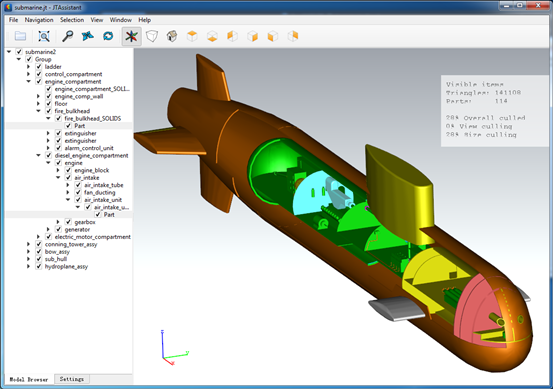

Figure 2.2 Submarine model

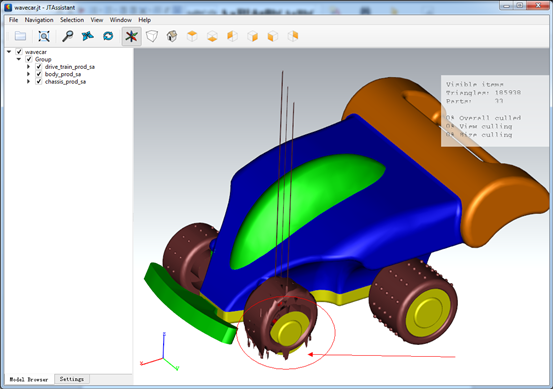

Figure 2.3 Wavecar model
從上圖中可以發現，不知是這個JT文件有問題，還是JT Assistant程序有問題，顯示得有點不正常。

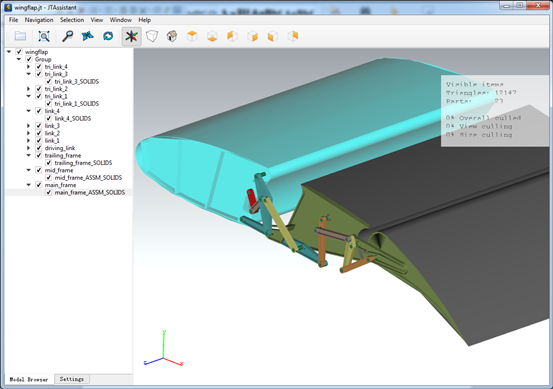

Figure 2.4 Wingflap model

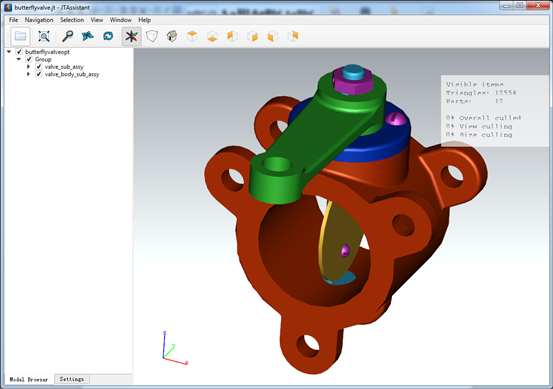

Figure 2.5 Bufferfly Valve model

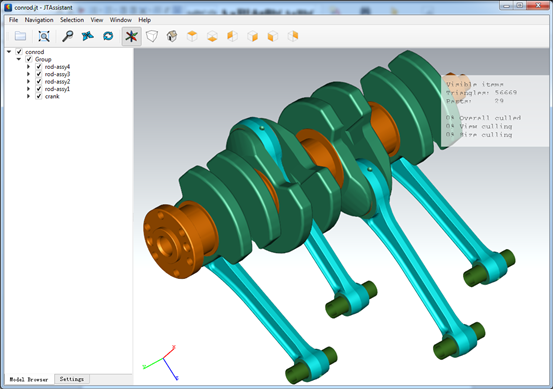

Figure 2.6 conrod Model
3.Conclusion
由上圖可知，OpenCASCADE JT Assistant的顯示效果還是很不錯的，顏色、光照等調得很不錯。用Qt來開發界面，還是比較方便，且效果也很不錯。
有做工廠/船廠PDM系統的，如果涉及到三維產品數據的可視化，可以考慮采用JT這個輕量化的格式。
本文主要是翻譯了OpenCASCADE網站上的內容，原文網址如下：
http://www.opencascade.org/support/applications/jt_assistant/
關于Jt格式的更多信息，可訪問西門子的網站：
http://www.plm.automation.siemens.com/en_us/products/open/jtopen/index.shtml
