OpenCASCADE PCurve of Topological Face

eryar@163.com

Abstract. OpenCASCADE provides a class BRepBuilderAPI_MakeFace to build topological faces. A face maybe built from a surface, elementary surface from gp package, surface from Geom, from a wire and find the surface automatically if possible, etc. If a face is built, how to check it for visualization? What does PCurve means? The paper will answer those question.

Key Words. OpenCASCADE, Topological Face, PCurve, Holes

1. Introduction

OpenCASCADE中邊界表示法BRep的拓樸面Topological Face包含了完整的幾何信息，即給定一個TopoDS_Face，其中包含了邊和頂點，而邊和頂點包含了幾何曲線及三維點。對邊和頂點的可視化很好理解：顯示頂點就是在場景中繪制一個三維點；顯示邊最簡單的算法可以將邊中的曲線在參數空間中等分采樣，再將參數對應到曲線上的點連接起來就可以簡單顯示邊了；而面的可視化如何實現呢？

幾何造型內核中都有個參數曲線的概念，即PCurve(Parametric Curve)，它是實現面可視化的一個很關鍵的數據。PCurve的定義是參數表示的曲面上的曲線在二維(u, v)參數空間中的二維樣條曲線，也就是曲面上的曲線（Curve on Surface）。

在理解PCurve定義的基礎上才好對其做進一步的研究，好回答“從哪兒來到哪兒去的問題”，即如何產生PCurve，如何使用生成的PCurve數據。本文主要介紹如何將OpenCASCADE拓樸面中的PCurve可視化，從而方便對拓樸面的檢查，也可以看出PCurve在曲可視化方面的應用。PCurve的產生及其他應用有待進一步挖掘。若您對PCurve有何看法，歡迎不吝賜教。

2.PCurve of a Face

由OpenCASCADE中對拓樸形狀可視化的算法[2]可知，對面的網格化需要先對面中環，環中的邊進行離散化，最后都統一到參數空間，即只需要一個二維網格化算法來對二維的參數空間進行網格化，最后將參數空間網格化的點映射回面中的幾何曲面上，即得到曲面的空間網格剖分。

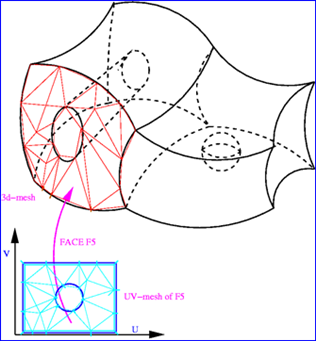

Figure 2.1 Mesh UV domain of a Surface

如上圖2.1所示，UV參數空間中的邊界線就是拓樸面的環中的邊的PCurve，即拓樸面中的環對應了參數空間中的邊界，而這些邊界的表示就是使用了PCurve。對參數空間進行網格化最常見的算法就是Delaunay三角剖分算法[3]，早期OpenCASCADE的版本中使用了一個開源Delaunay庫Triangle[4]。通過將曲面在參數空間的結果映射回曲面的三維空間即可將曲面可視化了。如何控制曲面離散精度還有待進一步學習。

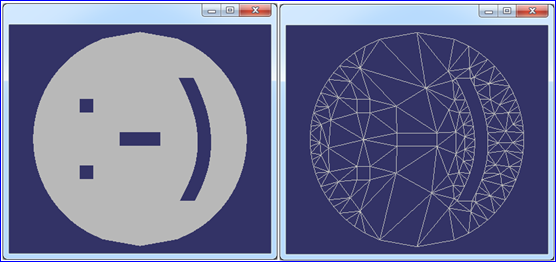

Figure 2.2 A Smiley Face Meshed by Triangle

上圖2.2所示為二維三角剖分庫Triangle對一個笑臉進行剖分的結果。

在Draw Test Harness中，OpenCASCADE提供了對面的PCurve可視化的命令pcurve。使用pcurve命令可以將一個面中所有的pcurve根據朝向orientation以不同的顏色進行顯示。這個命令對檢查面中邊的朝向的正確性非常有用。下面使用Tcl命令在Draw Test Harness中對基本曲面的PCurve進行顯示。

2.1 Plane PCurve

OpenCASCADE中的平面的參數方程為：

由上述參數表示的平面方程可知，平面的定義域是無窮的，所以為了生成一個有環的拓樸面，需要對平面設置邊界來對無限的平面進行裁剪。相應的Tcl腳本如下所示：

生成結果如下圖所示：

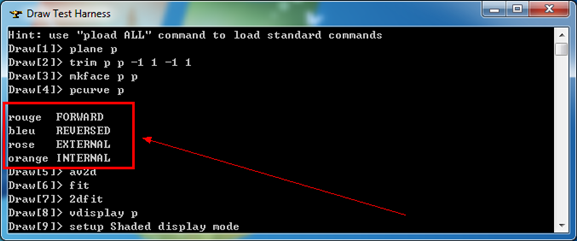

Figure 2.3 Color for PCurves

由圖2.3可知，pcurve有四種顏色：

v rouge: FORWARD 胭脂紅表示正向；

v bleu: REVERSED 藍色表示反向；（不知道是法語寫法還是個錯別字，藍色英語應該為blue）

v rose: EXTERNAL 玫瑰紅表示向外；

v orange: INTERNAL 橙黃色表示向內；

根據上述的顏色規則來看圖2.4，可以看出平面邊界的pcurves是逆時針閉合的。

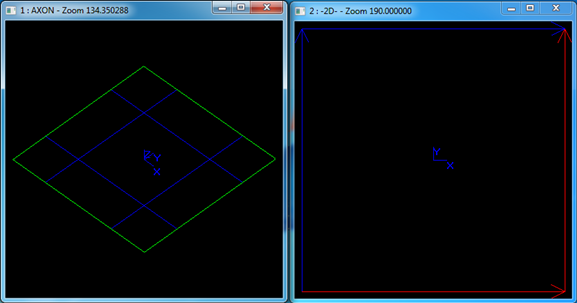

Figure 2.4 Plane PCurves

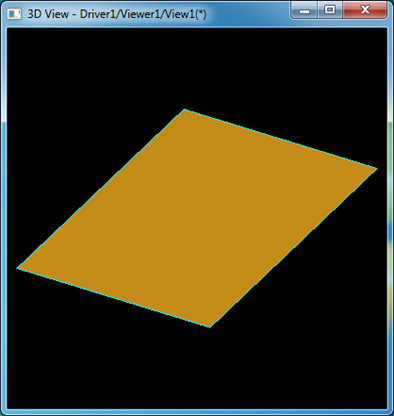

Figure 2.5 Plane Face in 3D Viewer

2.2 Cylinder PCurve

OpenCASCADE中圓柱面的參數方程為：

由上述參數方程可知，u的取值范圍是有界的[2, 2pi)，v的取值是無限的。所以為了得到有界的拓樸面，至少需要對其v方向進行裁剪。相應的Tcl腳本如下所示：

生成結果如下圖所示：

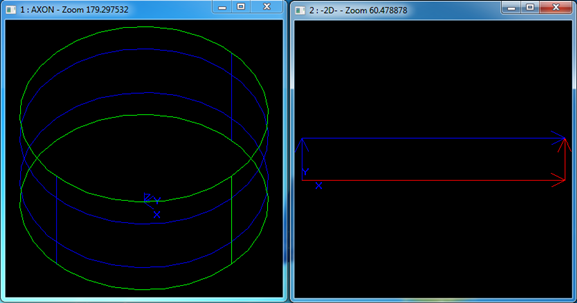

Figure 2.6 Cylinder PCurves

由上圖根據pcurve的著色規則可知，圓柱面的pcurves也是按逆時針順序閉合的。其在三維中的顯示結果如下圖所示：

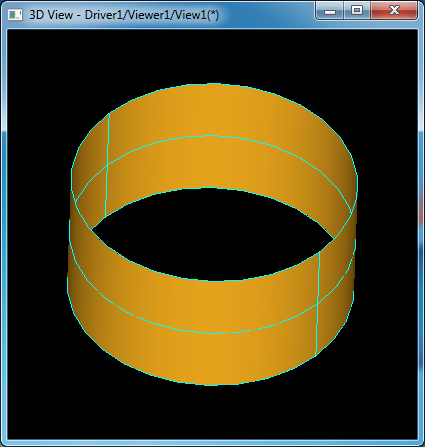

Figure 2.7 Cylinder Face in 3d Viewer

3.3 Cone PCurve

OpenCASCADE中圓錐面的參數方程為：

可知圓錐曲面與圓柱曲面一樣，都是在u方向有界，在v方向無界。對其進行裁剪生成拓樸面并顯示pcurve的Tcl腳本如下所示：

生成結果如下圖所示：

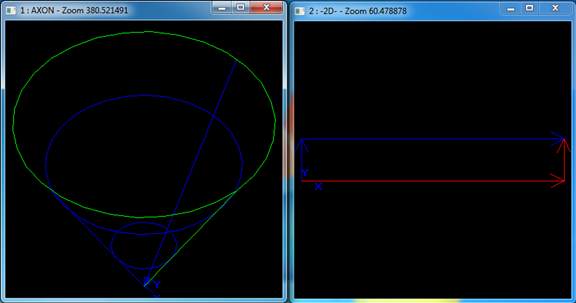

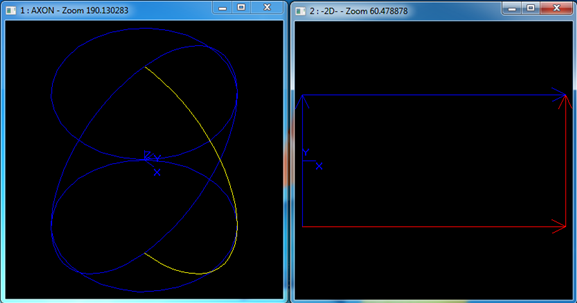

Figure 2.8 Cone PCurves

由上圖根據pcurve的著色規則可知，圓錐面的pcurves也是按逆時針順序閉合的。其在三維中的顯示結果如下圖所示：

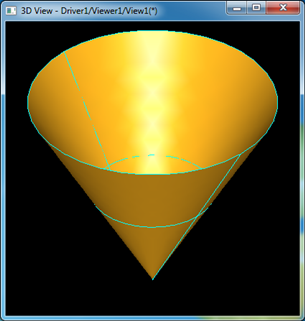

Figure 2.9 Cone Face in 3D viewer

3.4 Sphere PCurve

OpenCASCADE中球面的參數方程為：

由上述參數方程可知，球面在u和v方向均為有界的，所以可不用對其進行裁剪就可生成拓樸面，當然也可對其裁剪得到球面的部分。顯示球面pcurves的Tcl腳本如下所示：

生成結果如下圖所示：

Figure 2.10 Sphere PCurves

由上圖根據pcurve的著色規則可知，球面的pcurves也是按逆時針順序閉合的。其在三維中的顯示結果如下圖所示：

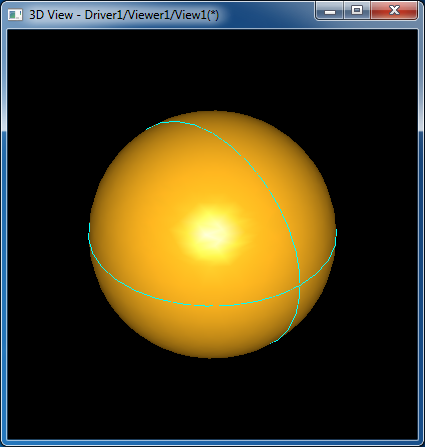

Figure 2.11 Sphere in 3d viewer

3.5 Torus PCurve

OpenCASCADE中圓環面的參數方程為：

由圓環面的參數方程可知，在參數區間上u和v都是有界的，所以可不用對其進行裁剪就可生成拓樸面，當然也可對其裁剪得到圓環面的部分。顯示圓環面pcurves的Tcl腳本如下所示：

生成結果如下圖所示：

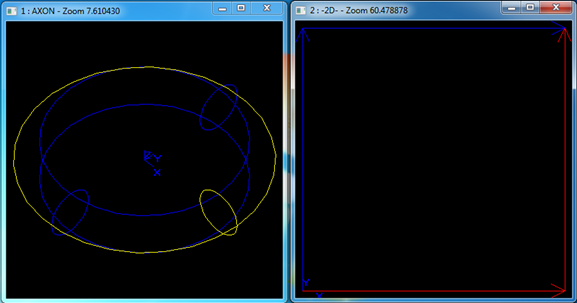

Figuer 2.12 Torus PCurves

由上圖根據pcurve的著色規則可知，圓環面的pcurves也是按逆時針順序閉合的。其在三維中的顯示結果如下圖所示：

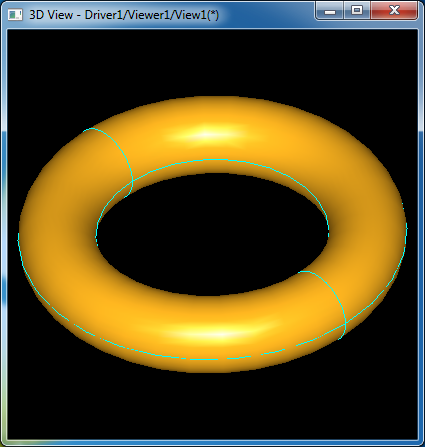

Figure 2.13 Torus in 3d viewer

3.PCurve of a Face With Holes

由OpenGL編程指南[10]可知，要對一個NURBS曲面進行裁剪，可以創建gluPwlCurve和gluNurbsCurve來在參數空間形成閉合區域。其中g(shù)luPwlCurve創建是多段直線，而gluNurbsCurve生成的是在單位參數空間的NURBS曲線。創建裁剪曲線時需要考慮曲線的朝向（orientation），即曲線是順時針的還是逆時針的。曲線裁剪曲面的方式很簡單，想像你沿著曲線走，左手邊的將會被保留，右手邊的將會被去除。

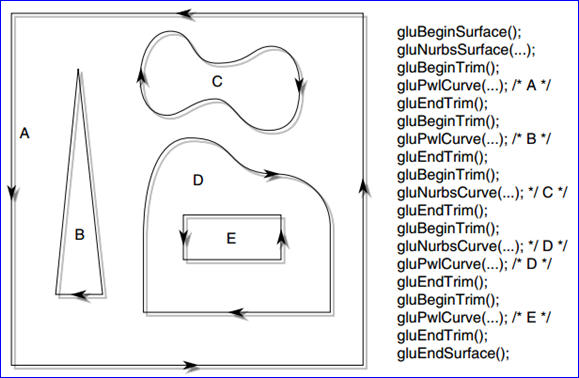

Figure 3.1 Parametric Trimming Curves

裁剪曲線還必須閉合且不能自交（Trimming curves must be closed and nonintersecting）。這里的裁剪曲線與OpenCASCADE中的參數曲線pcurve的概念相同。OpenCASCADE中的面也是采用的相同的規則。下面通過Tcl腳本來測試OpenCASCADE中帶有開孔的面的pcuve是否滿足OpenGL中裁剪曲面的規則。

上述Tcl腳本為將一個平面用圓柱去挖一個孔，如下圖所示：

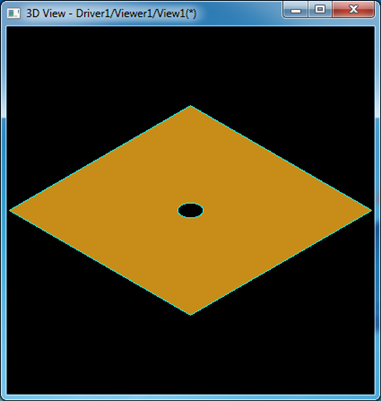

Figure 3.2 Face with a Hole

遍歷被挖孔（boolean operation）得到的形狀的面，得到一個面，顯示這個面的pcurve如下圖所示：

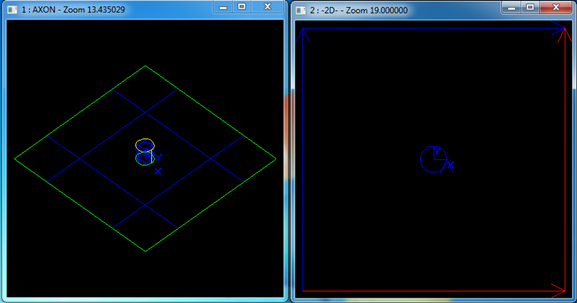

Figure 3.3 PCurve of a Face with one hole

由上圖3.3可知，pcurve的規則與OpenGL中的裁剪曲線一致。孔的pcurve為藍色，即為逆時針的反向：順時針。當一個面上生成多個孔時，是否仍然滿足上述規則呢？下面使用Tcl來對驗證一下：

用腳本在一個球面上生成四個孔，如下圖所示：

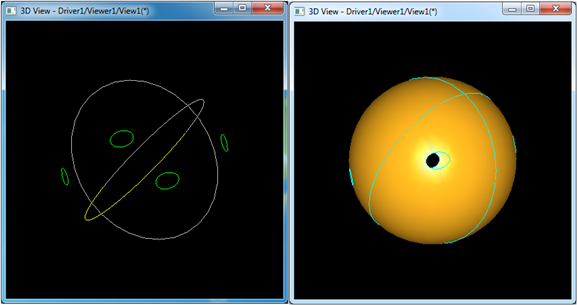

Figure 3.4 A sphere face with 4 holes

遍歷boolean operation生成孔后的形狀的面，可看到只生成了一個面。將這個面的pcurve顯示出來如下圖所示：

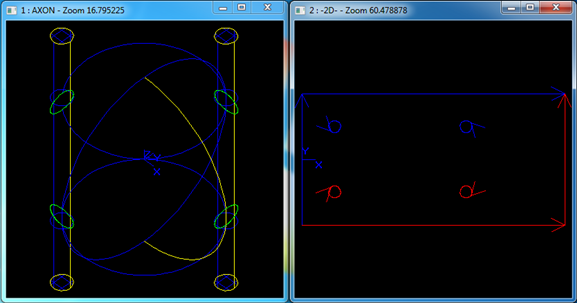

Figure 3.5 PCurves for a sphere with 4 holes

由上圖3.5可知，pcurve的朝向也與OpenGL中裁剪曲線的朝向一致。當一個面生成的開孔如圖3.1中的D和E時，在OpenCASCADE中是如何表示的呢？下面也有Tcl腳本測試測試：

生成結果如下圖所示：

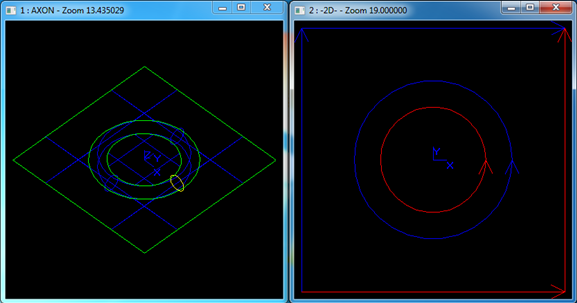

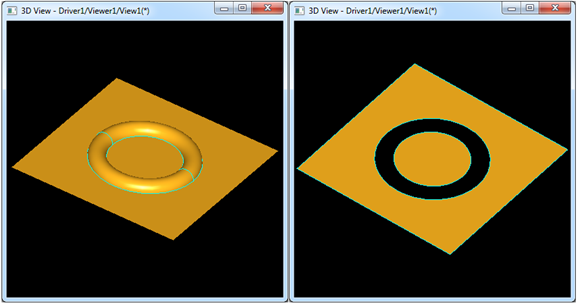

Figure 3.6 A Plane cut a Torus

Figure 3.7 PCurves for the faces

由上圖可知，當一個平面去掉一個圓環面后，生成了兩個面，與有些幾何內核的用鏈表來將結果表示成一個面不同，OpenCASCADE中將結果生成了兩個面。其pcurves的朝向也與OpenGL中的裁剪曲線的朝向一致。

4.Conclusion

綜上所述，曲面上的曲線pcurve的概念是一個非常重要的概念，理解pcurve對造型及可視化有著重要意義。本文結合OpenGL中裁剪曲線的規則及OpenCASCADE的Draw Test Harness中顯示拓樸面pcurve的命令，來對基本曲面及裁剪曲面的pcurve的朝向進行檢驗。掌握了這些規則，可方便對自己構造拓樸面的正確性進行檢驗。

5. Acknowledge

時光荏苒，從畢業到現在不經意間就到了而立之年。滄海桑田，歲月蹉跎，經歷春夏秋冬的四季，品嘗酸甜苦辣的人生。感謝一路走來，親人、朋友、同事等對給予我的支持，信任和鼓勵，讓我可以做自己喜歡的事情，找到人生的方向。

寄蜉蝣與天地，渺滄海之一粟。準備回到離家近的武漢工作，切換到生活模式，多些時間陪伴父母親人，以報養育之恩。

6. References

1. Shing Liu. PCurve - Curve on Surface.

http://www.cnblogs.com/opencascade/p/3601859.html

2. Shing Liu. Topology and Geometry in OpenCASCADE-Edge.

http://www.cnblogs.com/opencascade/p/3604052.html

3. Topology and Geometry in OpenCASCADE-Face.

http://www.cnblogs.com/opencascade/p/3605729.html

4. Shing Liu. Mesh Algorithm in OpenCASCADE.  http://www.cnblogs.com/opencascade/p/3648532.html

5. Shing Liu. Delaunay Triangulation in OpenCASCADE.

http://www.shnenglu.com/eryar/archive/2013/05/26/200605.aspx

6. Shing Liu. Triangle-Delaunay Triangulator.

http://www.cnblogs.com/opencascade/p/3632705.html

7. OpenCASCADE, Draw Test Harness User Guide.

8. OpenCASCADE, BRep Format White Paper.

9. Richard S. Wright Jr., Benjamin Lipchak. OpenGL SuperBible. Sams Publishing. 2004

10. Dave Shreiner. OpenGL Programming Guide. Addison-Wesley. 2009
