ModelDataExchange - Import
eryar@163.com
Abstract. The ModelDataExchange import utility enables the user to import geometric models of equipment into 3D models within Design. The input models files format are STEP, IGES, STL .etc. The imported model is saved in polyhedron of the equipment.
Key Words. ModelDataExchange, Import, MEI, Mechanical Equipment Inteface
一、引言 Introduction
AVEVA的機械設備接口（Mechanical Equipment Interface: MEI）可以將模型數據導出為STEP通用幾何交換文件。也可以將STEP文件中的模型導入到Design數據庫中。
ModelDataExchange程序已經可以將Design中的管子、設備及結構導出為STEP、IGES、STL、3DS等常見的三維數據交換格式，還可將這些文件中的幾何模型導入到Design數據庫中。
ModelDataExchange的導出功能及程序下載請參考：
http://www.shnenglu.com/eryar/archive/2013/05/01/199875.html
http://www.shnenglu.com/eryar/archive/2014/04/10/206528.html
http://www.shnenglu.com/eryar/archive/2013/09/11/203182.html
本文簡要說明ModelDataExchange導入功能的實現原理及結果。利用模型導入功能可方便將通用模型交換文件中的幾何模型導入到Design數據庫中，避免設備模型的重新建立，提高工作效率。
二、實現要點 Key Points
AVEVA在Design中提供了網格數據的存儲結構，即為Polyhedron Element，其主要目的就是為了便于存儲從外部導入的模型數據。正因?yàn)槿绱耍珹VEVA并沒有為創建Polyhedron提供相應的操作。
ModelDataExchange通過讀取STEP、IGES等通用模型交換文件，得到其中的模型，并將模型網格化，再把網格數據保存到Polyhedron中，即可得到模型的近似表示。
三、結果展示 ShowOff

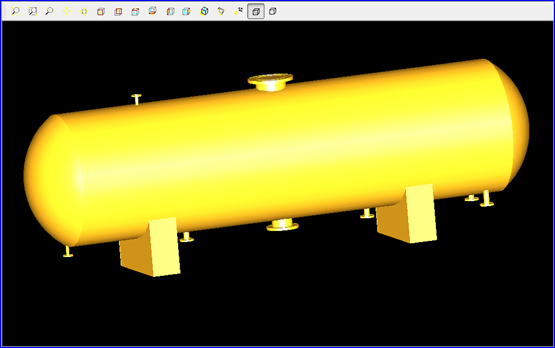

Figure 3.1 Equipment Model in STEP File

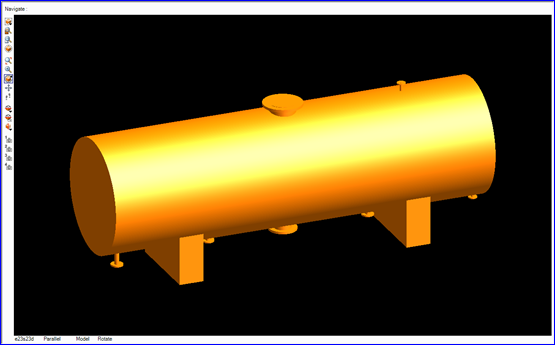

Figure 3.2 Equipment Model in PDMS Design

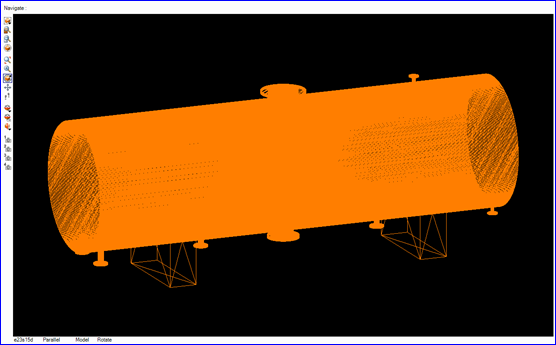

Figure 3.3 Wireframe Equipment Model in PDMS Design

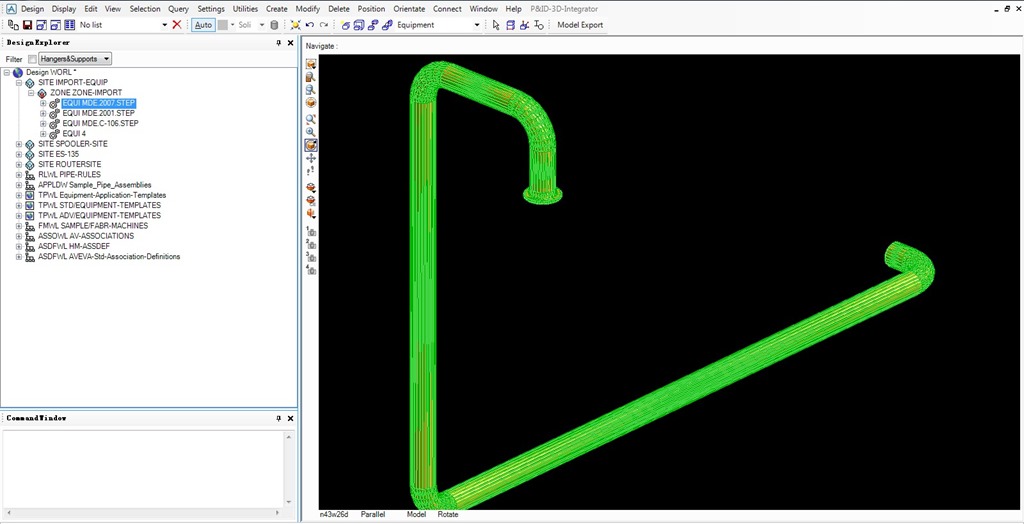

Figure 3.4 Pipe model imported by ModelDataExchange
Figure 3.5 Pipe model imported by ModelDataExchange
YQM3SI1_thumb.jpg)

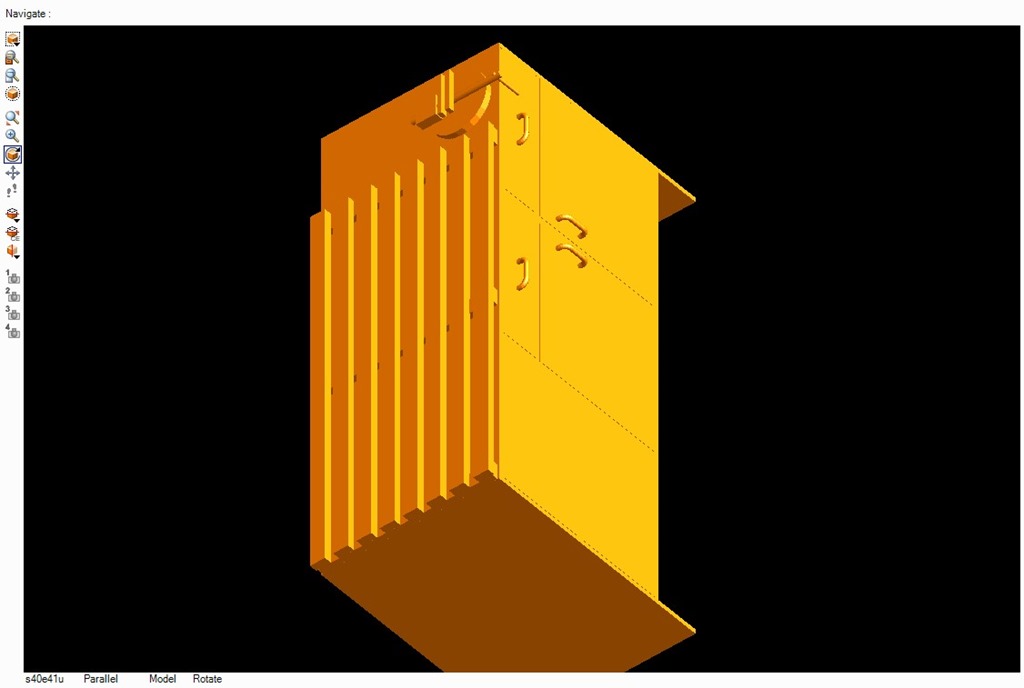

Figure 3.6 Equipment model in shaed mode

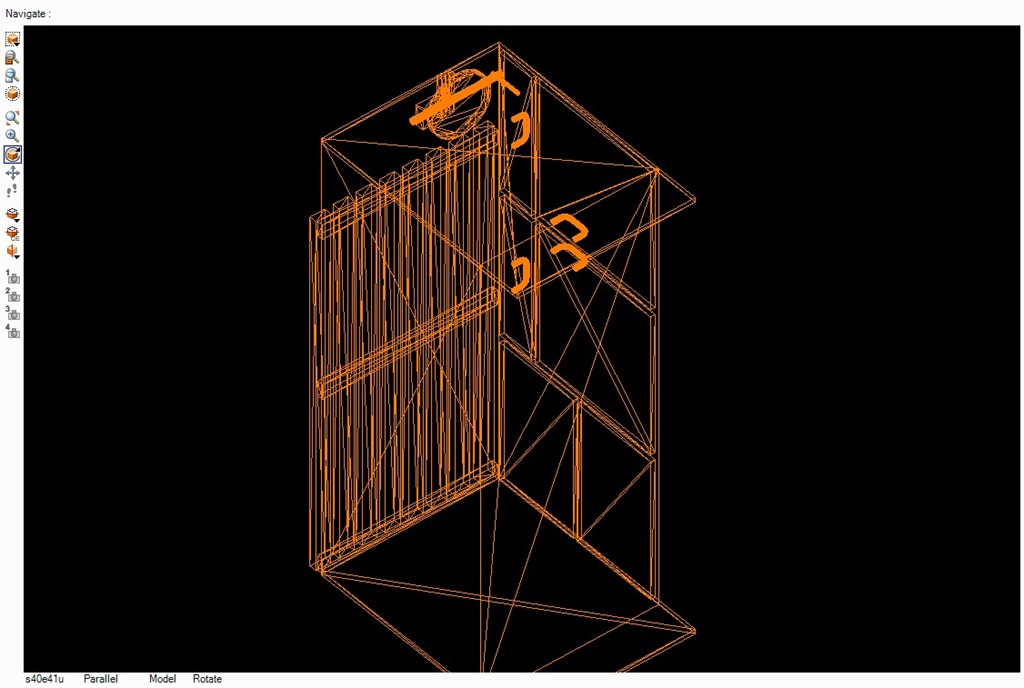

Figure 3.7 Equipment model imported by ModelDataExchange in wireframe mode
四、結論 Conclusion
由上結果可知，從外部文件導入的模型顯示效果還不錯，尤其在實體模式下。但也存在許多不足之處，如對于曲面部件網格數據量較大，占用了大量的存儲及內存空間，進而影響PDMS軟件的速度；網格化算法對于球面的方向計算有誤，導致部件面沒有閉合，顯示失敗。

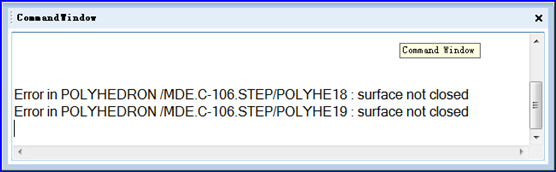

Figure 4.1 Surface not closed problem for Polyhedron
對于占用大量資源的問題在這種存儲結構的情況下是不能解決的，除非換一種數據結構；
對于球面網格化的問題，可以通過調試程序進行改正。
