OpenCASCADE Application Framework
Data Framework Services
eryar@163.com
一、概述Overview
OpenCASCADE的數據框架對來自不同程序的數據提供了統一的處理環境。這就簡化了數據交換、修改，也保證了數據統一性、穩定性。實現方法需要用到以下部分：
u 標號Tha tag
u 標簽The label
u 屬性The attribute

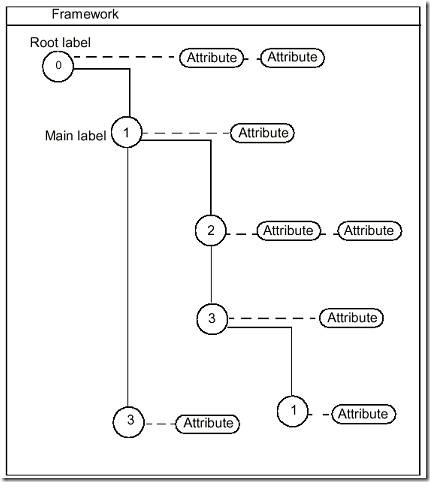

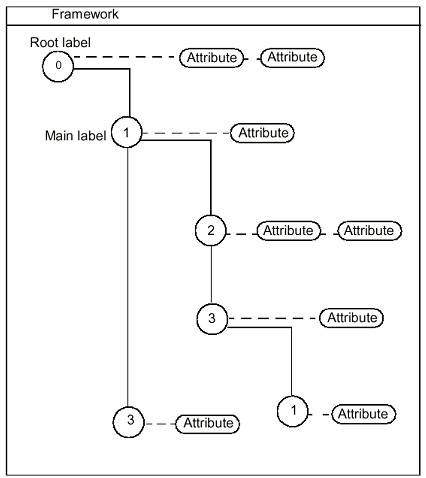

Figure 1. Contents of a document
如上圖所示，框架樹的第一個標簽是根標簽。每個標簽有個以整數表示的標號。由當前標簽的標號到根標簽的標號，可以得到一個惟一的標號列表，如：0:1:2:1。
每個標簽可以一些屬性（attribute），這些屬性可以包含數據。每個屬性由GUID來區分。標簽最重要的性質是其入口只是數據框架的一個地址。
二、標號The Tag
一個標號Tag就是一個整數，它用兩種方式標示了一個label：
u 相對標示法 Relative identification：一個標簽的標號只與其父標簽有關系。如對于一個指定的標簽，可能由四個子標簽組成，其標號分別為2，7，18，100。使用相對標示方法，在設置屬性時有安全的范圍。
u 絕對標示法 Absolute identification：一個標簽在數據框架中位置由無歧義的、從根標簽的標號到當前標簽的標號用冒號表示的標號列表（list of tags）來表示。
不管采用哪種方法，都要注意的是這些標號的值沒什么實際的意義。只是用來確定每個標簽在樹結構的位置，都是為了使用文檔支持Undo/Redo的功能。
創建標號Tag的兩種方式：
u Random delivery 隨機創建；
u User-defined delivery 用戶自定義創建；
正如字面所說，隨機創建標號時，標號是由系統隨機生成。用戶自定義創建標號時，標號的值是創建標號函數的參數。
1． 隨機創建標號法生成子標簽 Creating child labels using random delivery of tags
使用TDF_TagSource::NewChild來添加標簽。如下代碼所示，函數NewChild的參數level2也是一個TDF_Label。
2． 用戶自定義創建標號法生成子標簽 Creation of a child label by user delivery from a tag

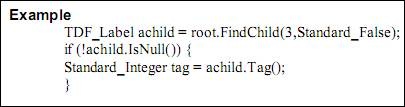

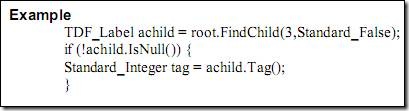

創建子標簽的另一種方式就是用戶自定義創建。即在指定標號創建標簽。可以使用TDF_Label::FindChild和TDF_Label::Tag來獲得指定標號的子標簽。
如上代碼所示，3是需要查找的標簽的標號，Standard_False用來表示若查找不到指定標號時是否創建子標簽。
三、標簽The Label

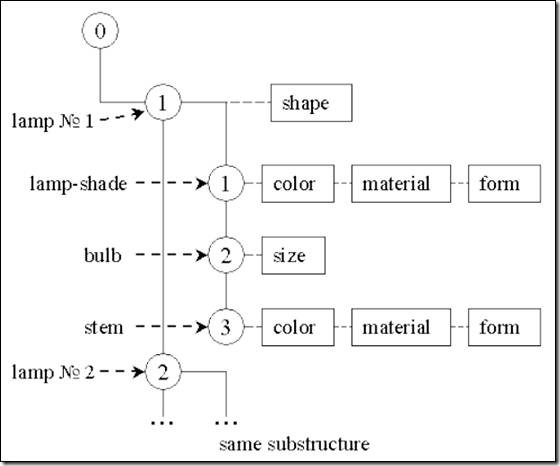

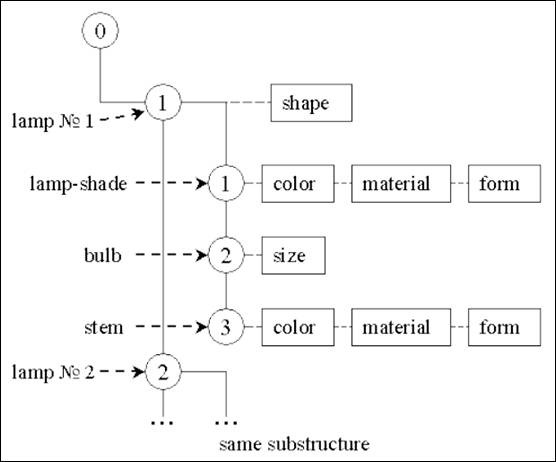

標號（Tag）給了標簽（Label）一個唯一的地址。數據框架中的標簽是包含屬性，綁定數據的容器。數據框架的本質是一個標簽樹，如下圖所示：
數據框架中的標簽不能被刪除，因此，當文檔打開后已經的數據框架結構不能被刪除。
1． 創建標簽 Label creation
可以在任意層次創建標簽，也可以找到標簽在數據框架中的深度（Depth）。TDF_Label提供上述功能。
2． 創建子標簽 Creating child labels

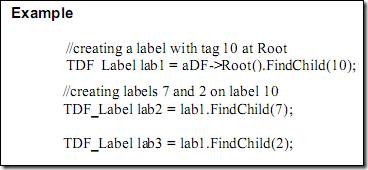

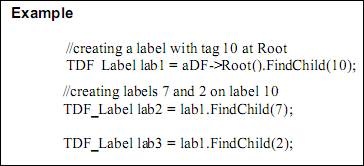

在數據框架中指定標簽上創建子標簽使用TDF_Label::FindChild。如下所示：
當把FindChilde的第二個參數設為Standard_True時，就確保了查找不到指定標號的標簽時會創建一個標簽。如下所示：
3． 訪問子標簽 Retrieving child labels

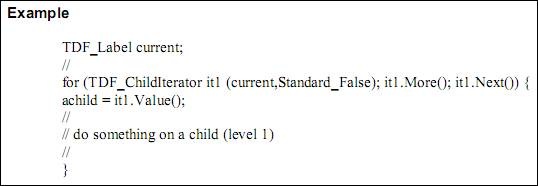

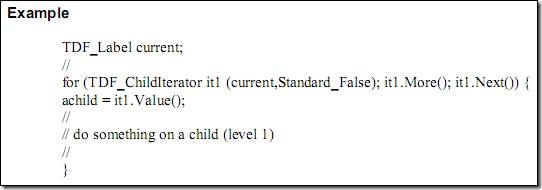

可以使用遍歷器來訪問當前標簽的第一層的子標簽。如下所示：

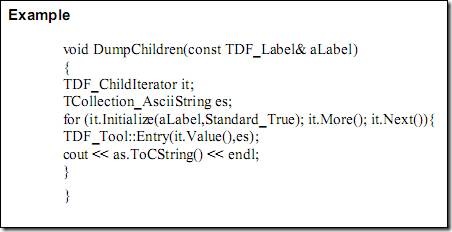

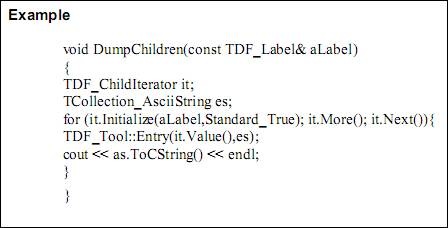

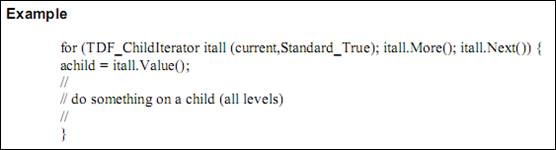

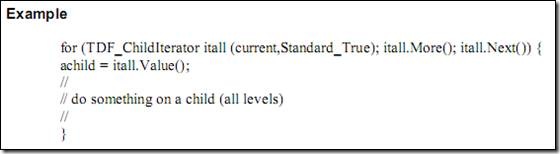

也可以訪問當前標簽的所有子標簽，如下所示：
使用TDF_Tool::Entry可以得到當前標簽的入口字符串，如下所示：
4． 訪問父標簽
訪問當前標簽的父標簽：
四、屬性The Attribute
標簽本身不包含任何數據。所有數據，不管什么類型，程序的非程序的數據都是保存在屬性中。屬性是綁定在標簽上，且屬性可以是任意類型的數據。OCAF提供許多直接可以使用的屬性如：整數、實數、軸、平面。也有用于拓樸、功能、可視化的屬性。每種類型的屬性由GUID來標識。這樣做的好處就是所有類型的屬性都以相同的方式處理。可以創建新的實例，訪問、綁定到標簽和從標簽上刪除等。
1．訪問標簽的屬性

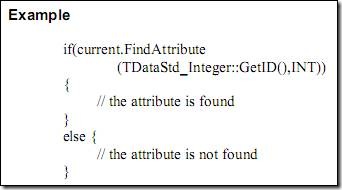

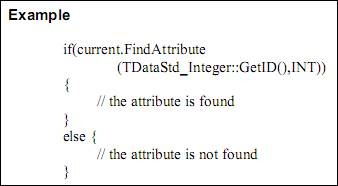

使用函數TDF_Label::FindAttribute來訪問標簽的屬性。如下例所示，
2．使用GUID來標識屬性 Identifying an attribute using a GUID
可以創建一個屬性對象并得到其GUID。如下例所示，創建了一個整數屬性，通過方法ID來得到GUID。
3． 將屬性綁定到標簽 Attaching an attribute to a label

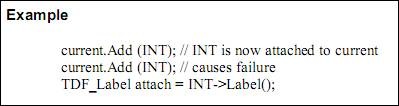

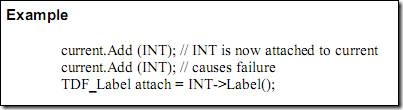

使用函數TDF_Label::Add來將屬性綁定到標簽。重復綁定相同GUID的屬性到一個標簽會出現錯誤。TDF_Attribute::Label可以得到綁定屬性的標簽。如下所示：
4． 測試標簽綁定狀態 Testing the attachment to a label

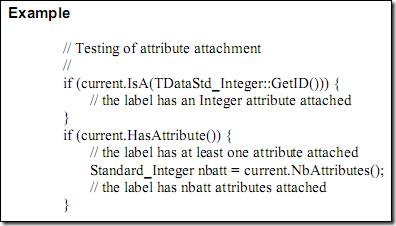

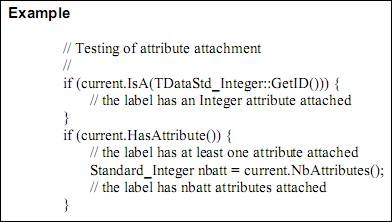

可以使用函數TDF_Attribute::IsA來檢驗屬性是否已經綁定到標簽上，函數的參數是屬性的GUID。在下例所示，是檢測當前標簽是否有整數屬性，然后得出這個標簽屬性的數量。函數TDF_Tool::HasAttribute用來檢測標簽是否綁定的有屬性，函數TDF_Tool::NbAttributes返回標簽綁定屬性的數量。
5． 刪除標簽的屬性 Removing an attribute from a label

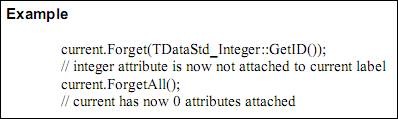

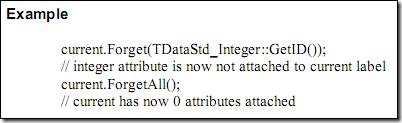

若要將屬性從標簽中刪除，可以使用TDF_Label::Forget，函數參數為屬性的GUID。若要刪除標簽所有屬性，使用函數TDF_Label::ForgetAll。
6． 特定屬性的創建 Specific attribute creation
見《Application Framework User's Guide》。
五、示例程序 Sample Code
1: //------------------------------------------------------------------------------
2: // Copyright (c) 2012 eryar All Rights Reserved.
3: //
4: // File : Main.cpp
5: // Author : eryar@163.com
6: // Date : 2012-11-4 21:25
7: // Version : 0.1v
8: //
9: // Description : OpenCASCADE Application Framework sample code.
10: //
11: //==============================================================================
12:
13: #include <iostream>
14: using namespace std;
15:
16: #include <TDF_Tool.hxx>
17: #include <TDF_ChildIterator.hxx>
18: #include <TDataStd_Integer.hxx>
19: #include <TDocStd_Document.hxx>
20:
21: // Use Toolkit: TKLCAF
22: #pragma comment(lib, "TKernel.lib")
23: #pragma comment(lib, "TKLCAF.lib")
24:
25: int main(int argc, char* argv[])
26: {
27: TCollection_AsciiString entry;
28:
29: Handle_TDocStd_Document myDF = new TDocStd_Document("myDocument");
30:
31: // Main label and root label of the data framework.
32: TDF_Label mainLabel = myDF->Main();
33: TDF_Label root = mainLabel.Root();
34:
35: cout<<"Main label :";
36: mainLabel.EntryDump(cout);
37:
38: cout<<endl<<"Root label :";
39: root.EntryDump(cout);
40:
41: // Create a label with tag 10 at Root.
42: TDF_Label myLabel = root.FindChild(10);
43:
44: cout<<endl<<"Entry of the new label :";
45: myLabel.EntryDump(cout);
46:
47: // Retrieving child labels.
48: cout<<endl<<"Retrieving child labels: "<<endl;
49: for (TDF_ChildIterator it(root); it.More(); it.Next())
50: {
51: it.Value().EntryDump(cout);
52: cout<<endl;
53: }
54:
55: // Attaching an attribute to a label.
56: Handle_TDataStd_Integer INT = new TDataStd_Integer;
57: myLabel.AddAttribute(INT);
58:
59: // Testing of attribute attachment.
60: if (myLabel.IsAttribute(INT->GetID()))
61: {
62: cout<<"The attribute is attached to the label."<<endl;
63: }
64: else
65: {
66: cout<<"The attribute is not attached to the label."<<endl;
67: }
68:
69: // Removing an attribute from a label.
70: myLabel.ForgetAttribute(INT->GetID());
71:
72: // Testing of attribute attachment.
73: if (myLabel.IsAttribute(INT->GetID()))
74: {
75: cout<<"The attribute is attached to the label."<<endl;
76: }
77: else
78: {
79: cout<<"The attribute is not attached to the label."<<endl;
80: }
81:
82: return 0;
83: }
輸出結果如下所示：
1: Main label :0:1
2: Root label :0:
3: Entry of the new label :0:10
4: Retrieving child labels:
5: 0:1
6: 0:10
7: The attribute is attached to the label.
8: The attribute is not attached to the label.
9: Press any key to continue . . .
eryar@163.com
2012-11-06
