Open CASCADE Modeling Data – 3D Geometry
eryar@163.com
一、概述 Overview
在創建幾何對象之前，必須要考慮是用于三維還是用于二維，及怎樣來處理之。OpenCASCADE提供了所有三維對象及其屬性的數據結構。

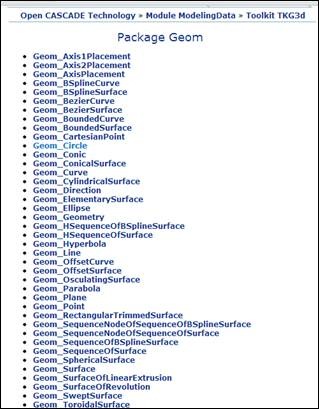

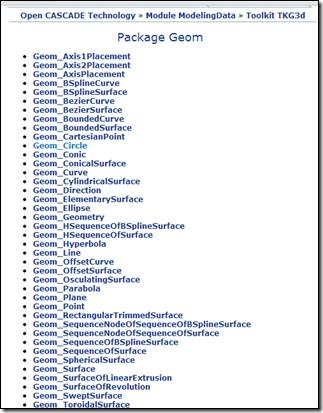

二、包Geom
包Geom2d位于工具箱TKG3d中，定義了三維空間中的幾何對象。所有的幾何實體也是STEP可處理的。對象是非持久性的且由引用來控制。可用的對象如下：
u 點；
u 笛卡爾點；
u 向量；
u 方向；
u 帶幅值的向量；
u 軸；
u 曲線；
u 直線；
u 二次曲線：圓、橢圓、拋物線、雙曲線；
u 邊界曲線：裁剪曲線、NURBS曲線、Bezier曲線；
u 偏移曲線；
三、曲線曲面的屬性 Local Properties of Curves and Surfaces
曲線（與一個參數相關的）屬性有：
u 曲線上的點；
u 導數；
u 切線；
u 法線；
u 曲率；
u 曲線中心；
曲面（與二個參數（U、V））相關的屬性有：
u 曲面上的點；
u 微分（U、V）；
u 切線（U、V）；
u 法線；
u 最大曲率；
u 最小曲率；
u 梯度（Main directions of curvature）；
u 名義曲率（mean curvature）；
u 高斯曲率（Gaussian curvature）；
四、提供的功能 The services provided
包GeomLProp、Geom2dLProp包含實現上述功能的實現：
u CLProps
u CurAndInf2d
u SLProps
u Continuity
五、三維幾何對象集合 Collections of 3d Geometric Objects
當不需要單個實例而是需要一系列對象時，可以使用包TColGeom。包TColGeom提供一維數組和鏈表來存儲包Geom中對象的集合。所有對象都有兩種形式：
u 由引用處理（Handled by reference）；
u 由值處理（Handled by value）；
eryar@163.com
Shanghai China
2012-10-09
