這次下船休息正好遇到單車瘋的高潮,應家人需要在添購一臺腳踏車~~
08這一年車價和零件漲翻天,同等級的東西較07年漲了3成以上,新車貴到靠北邊走.......

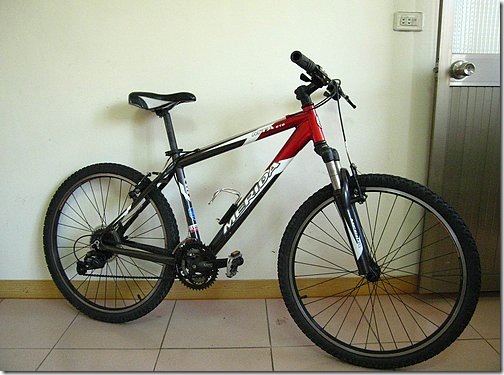

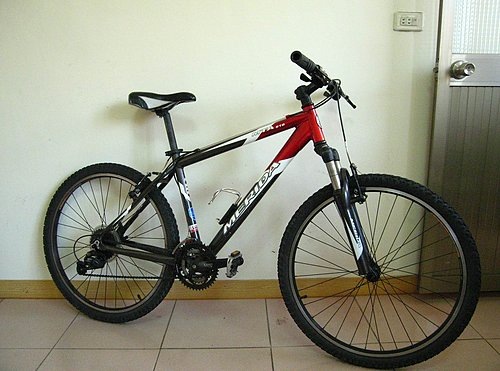

在奇毛和露天守株待兔,撿到一臺超值的MERIDA MTA 510
買二手車總免不了全車拆解整理一翻
這臺車狀況很好,前車主相當愛惜這臺車,也讓我在整理的過程中省了不少麻煩
廢話不多說開始動手吧~

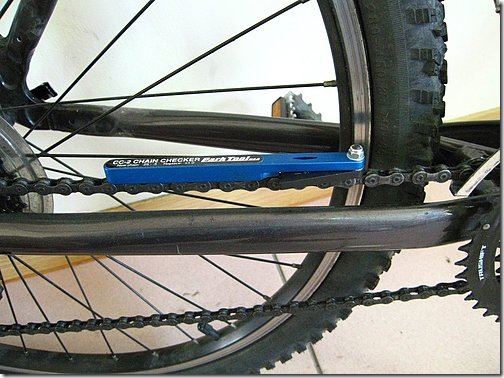

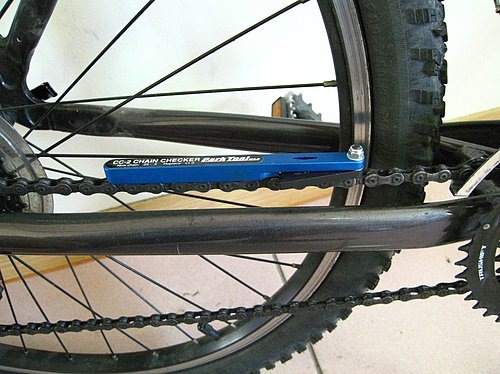

先量一下煉條有沒有過度伸張,如果已經超限就剪下來直接丟了吧
這條狀況還滿好的繼續留用

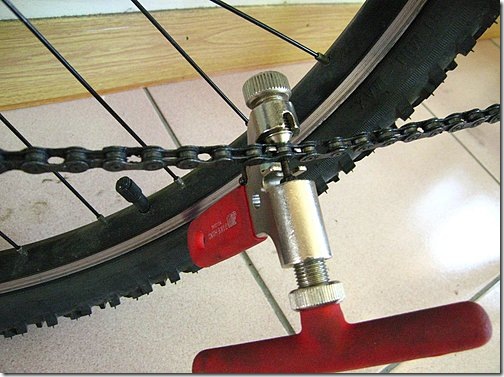

用“截鏈器”剪下煉條~

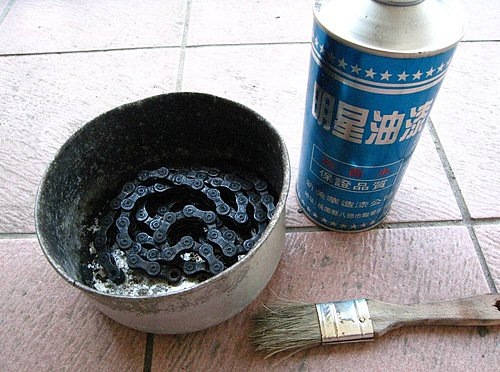

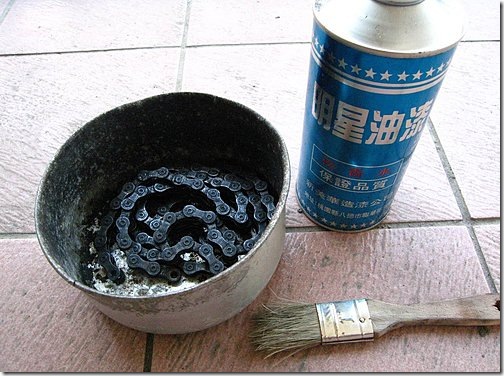

把煉條洗干凈,我習慣用松香水來洗
松香水會自然揮發不用為后續處理傷腦筋

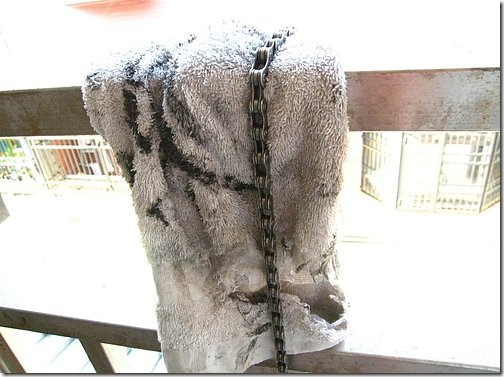

把洗完的煉條擦干凈,晾在通風處讓剩余的松香水揮發掉

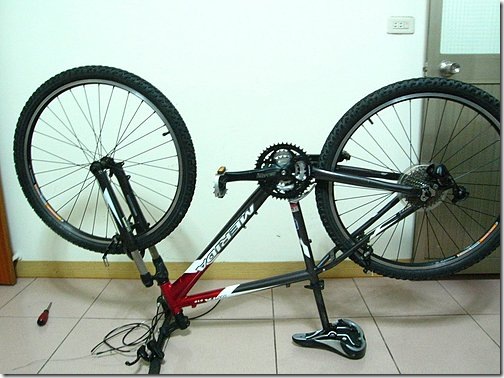

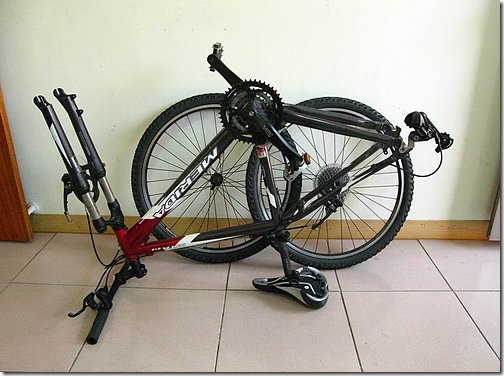

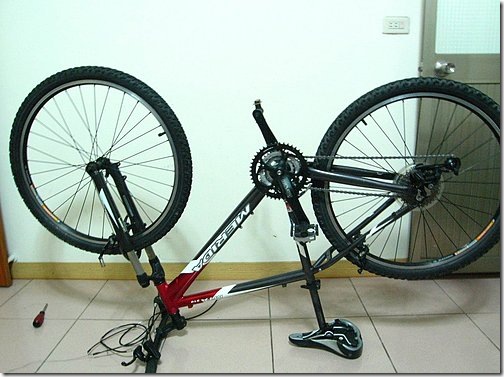

拆下輪組,把車倒過來方便后續作業，油壓碟煞不建議倒立,建議先把碟煞組拆下來

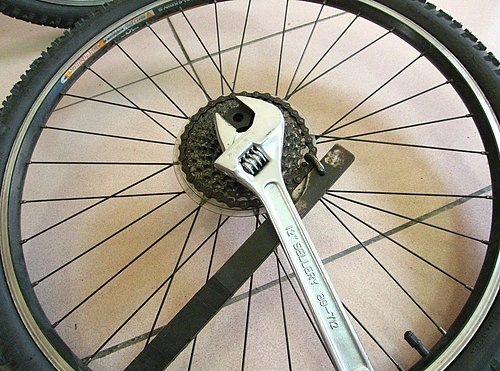

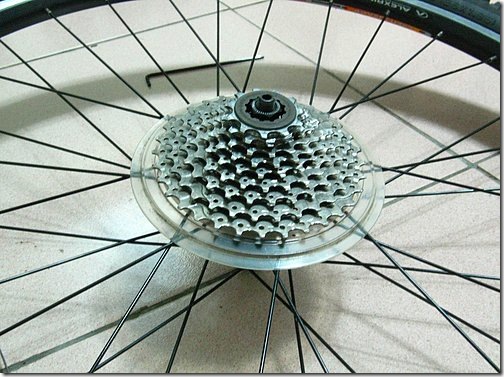

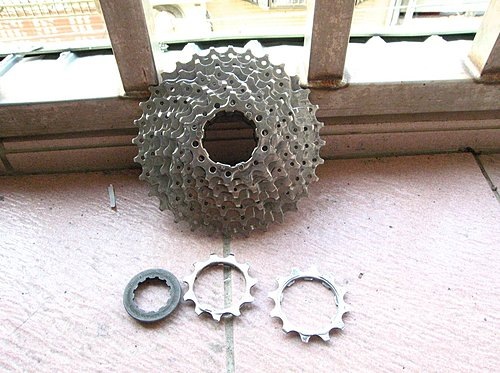

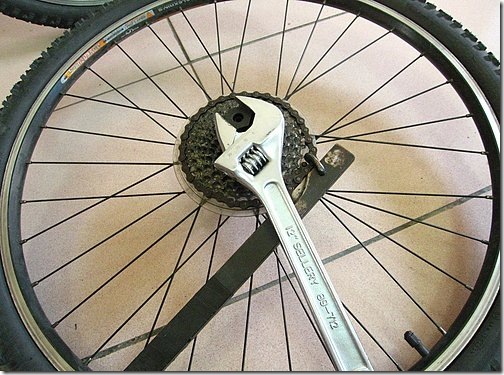

拆飛輪

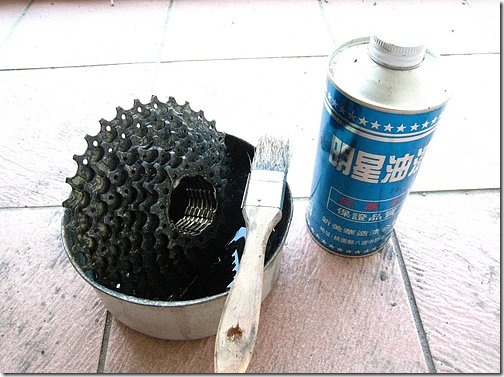

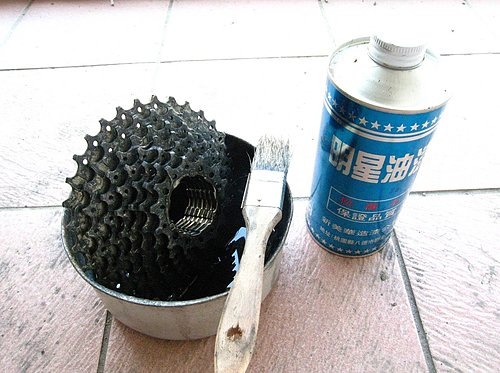

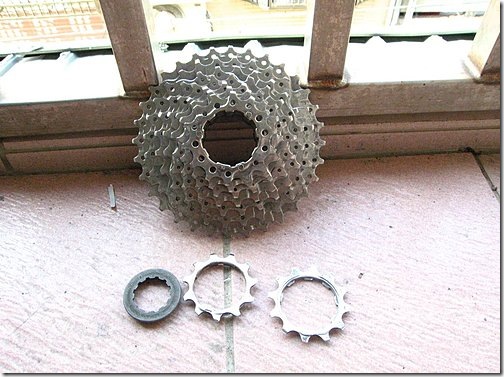

飛輪一樣刷洗干凈
晾干
牙盤，后撥，前叉 拆解
牙盤拆解

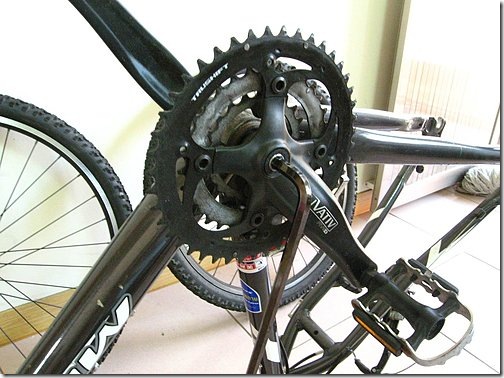

把齒盤的迫緊螺絲拆下~~拆齒盤的時候記得順便檢查鎖齒環的螺帽有沒有鎖緊

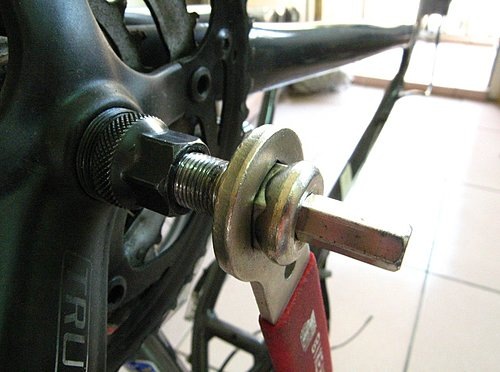

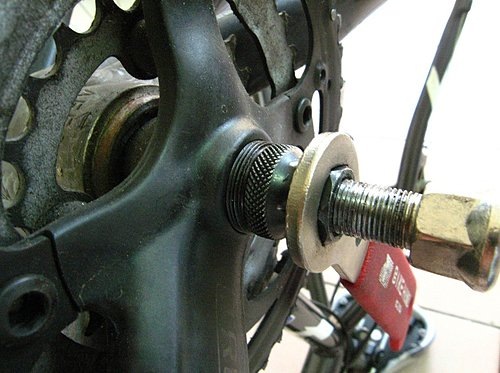

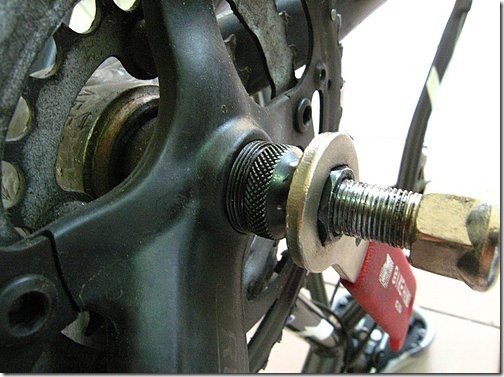

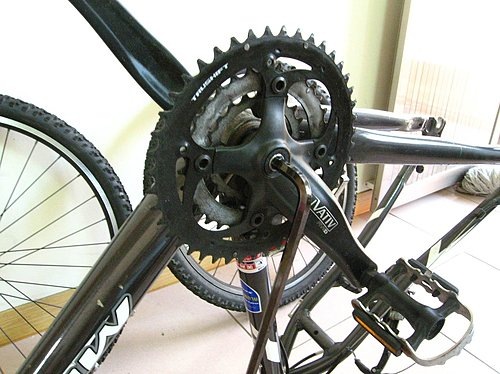

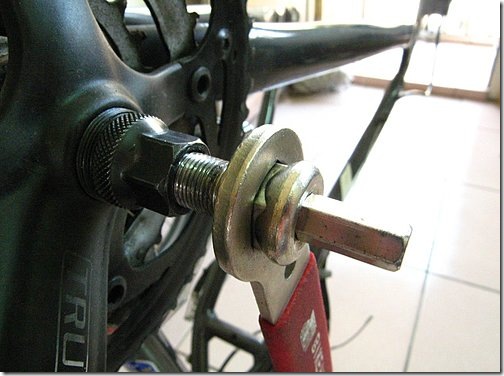

用牙盤專用工具時記得螺紋要旋到底
轉動螺絲拆下齒盤
后撥拆解

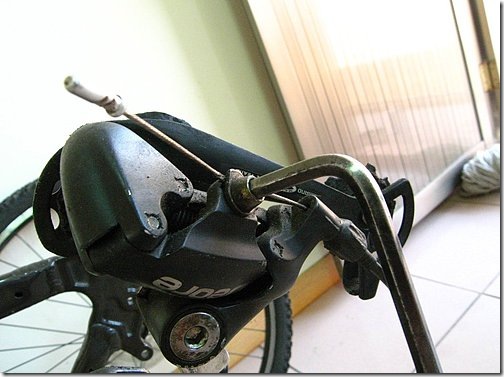

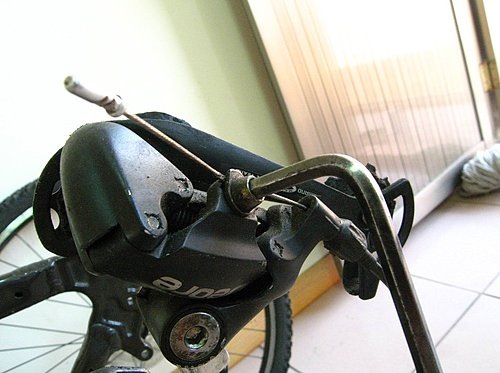

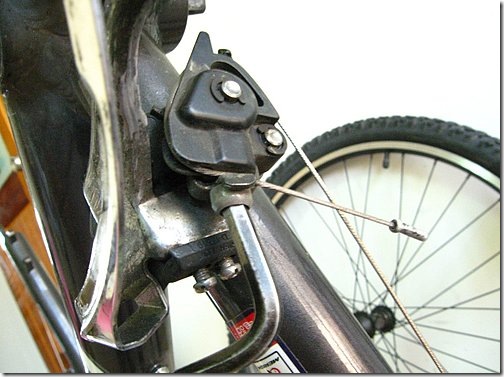

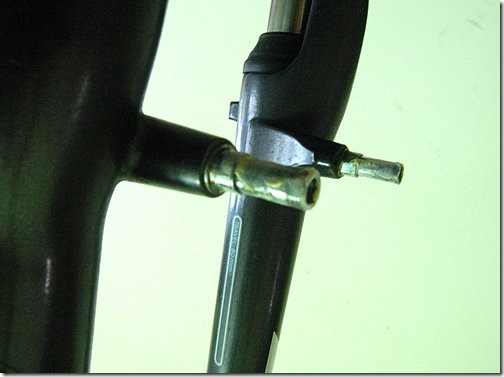

把后變的變速線卸下

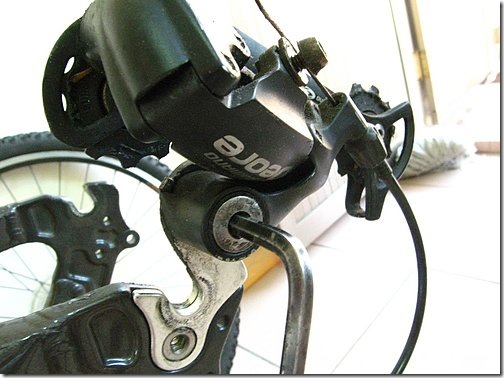

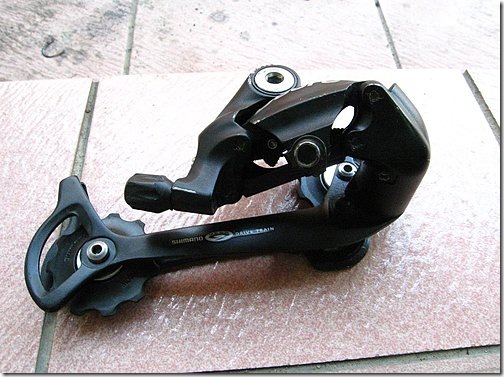

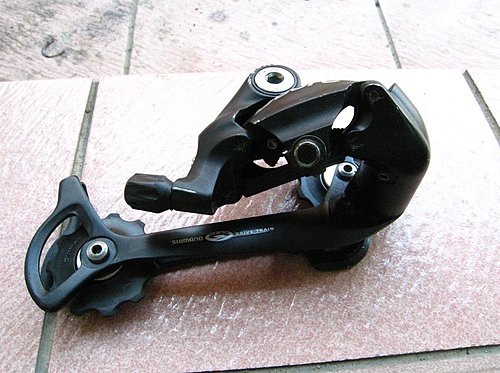

拆下后變

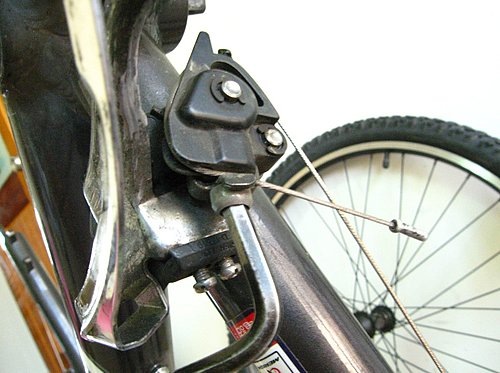

把中變的變速線卸下
中變偷懶沒有拆
把前后煞車線卸下

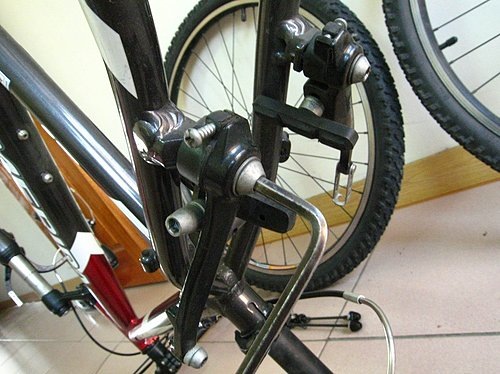

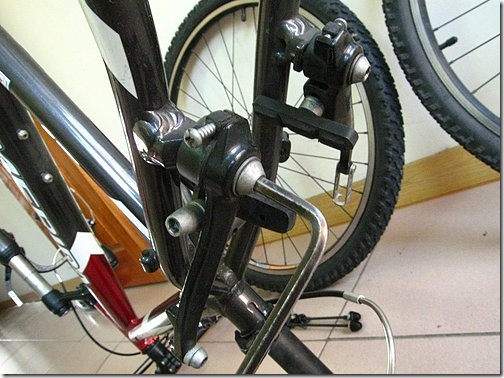

把前后夾器拆下,前后夾器不要搞亂~~比較高皆的夾器是有分前后的

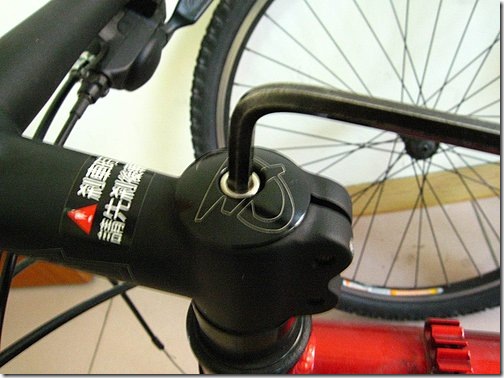

拆下前叉龍頭上蓋
前叉及碗組拆解

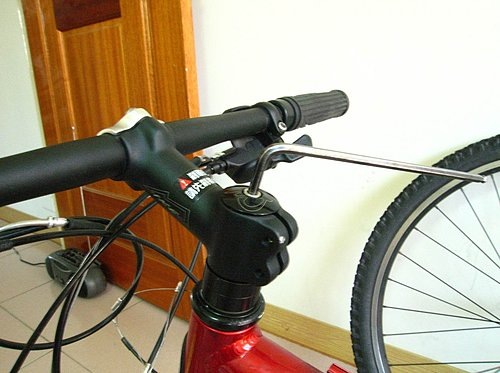

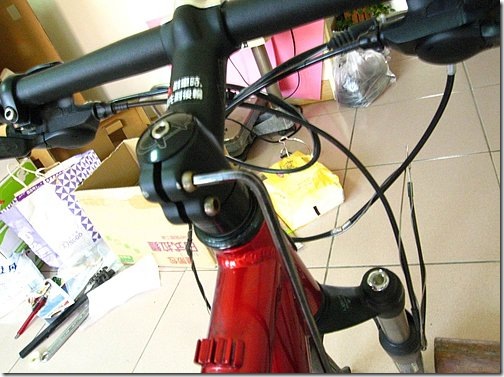

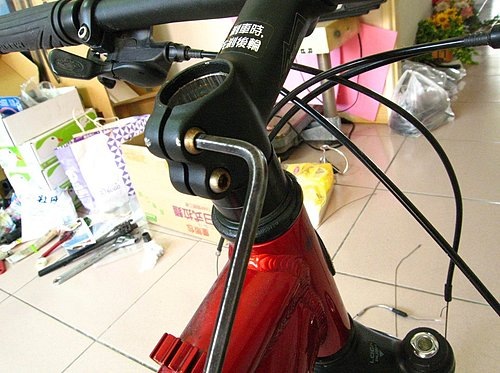

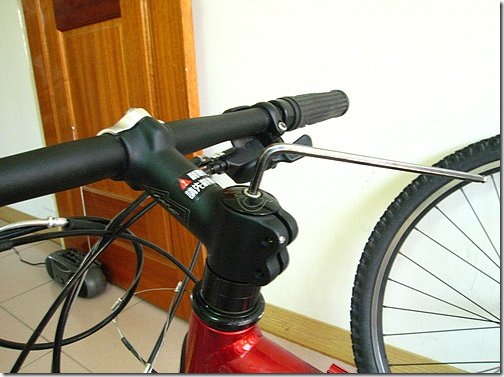

拆下龍頭

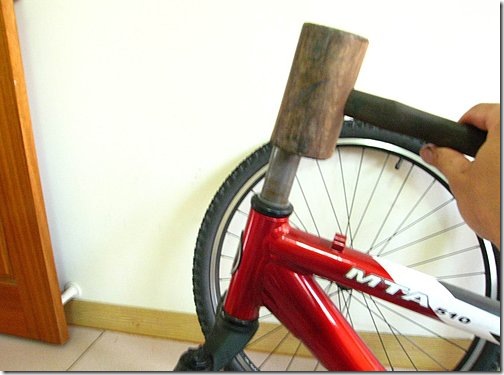

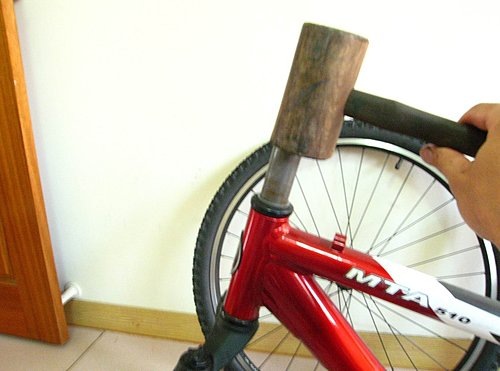

低價的頭碗迫緊環都是塑料的,拆不下來可以賞它幾下~~建議用軟的錘子

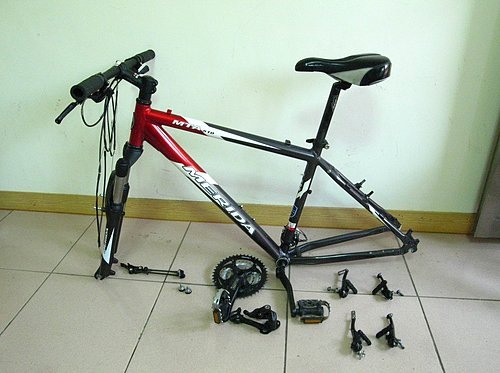

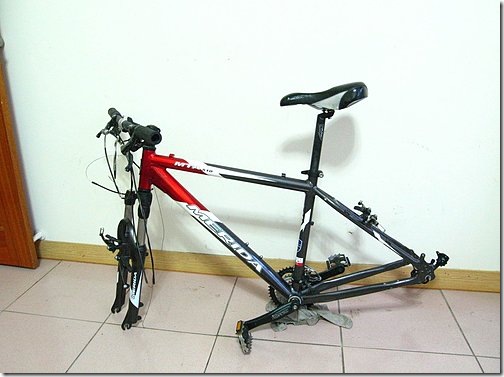

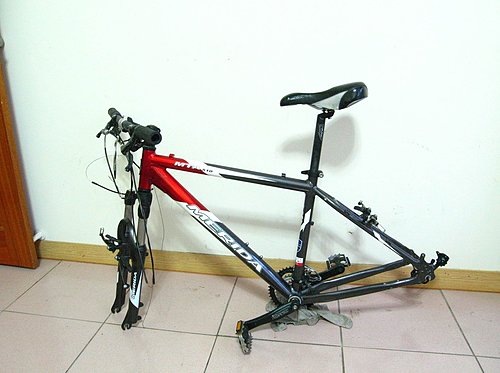

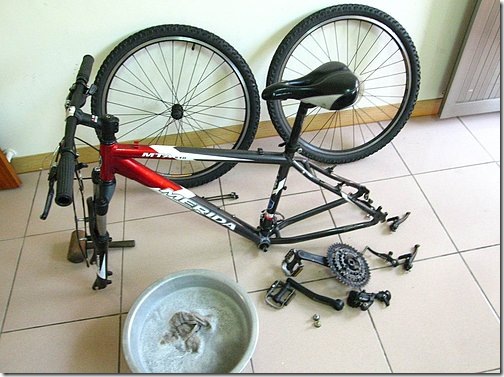

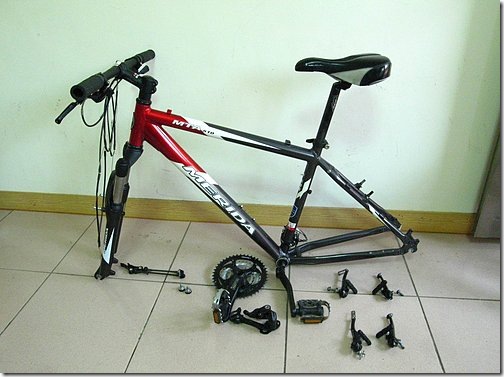

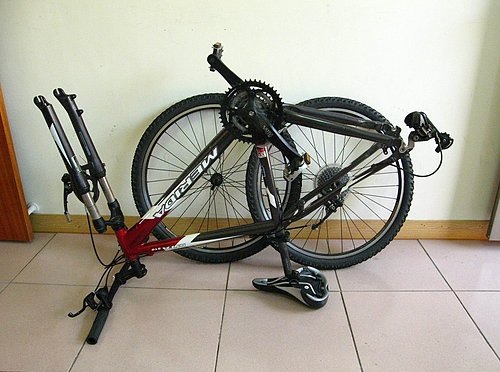

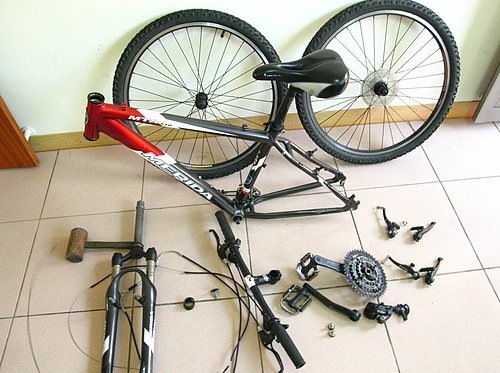

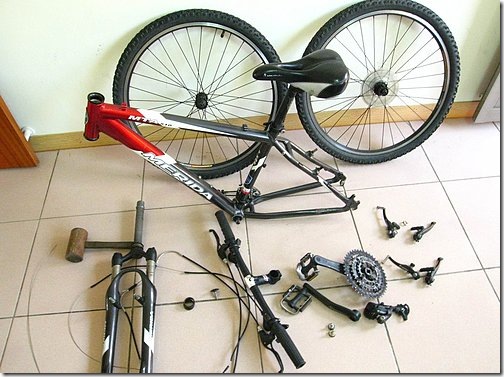

就這樣整車解體輕輕松松

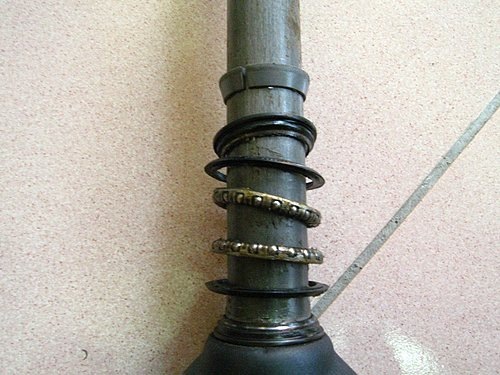

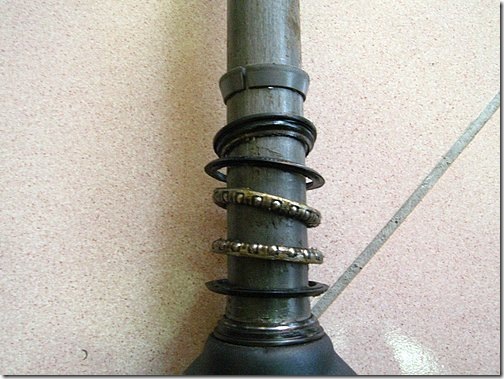

廉價頭碗的所有零件
清潔之后干干凈凈

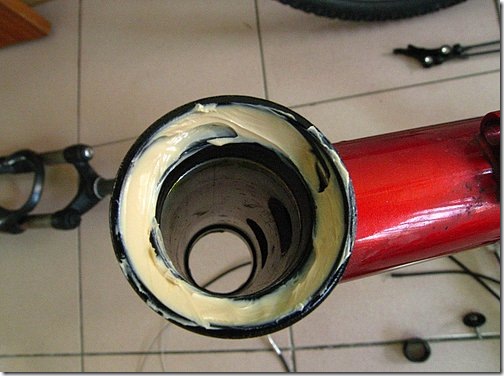

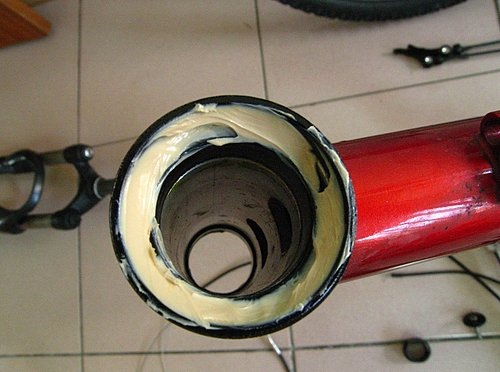

上下碗涂上黃油~~不是白巧克力呦

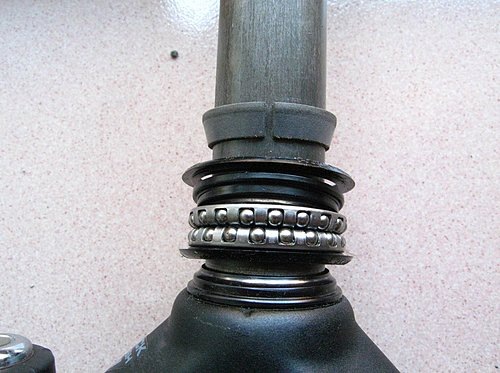

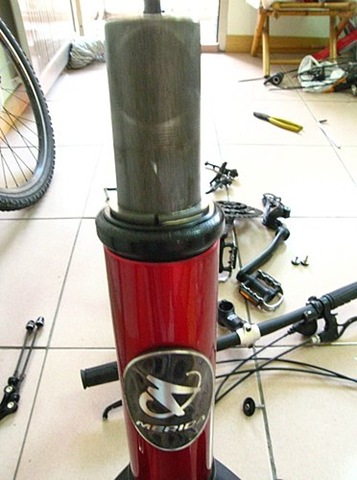

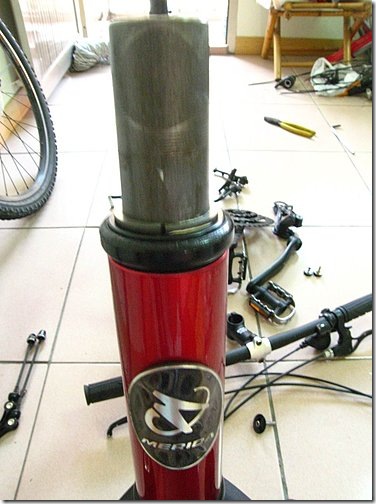

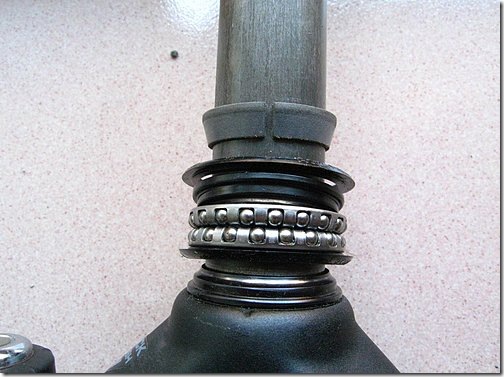

把前叉裝回去,頭碗零件的方向和順序不要搞錯
把龍頭上蓋裝回去調整好間隙,不能太松也不能太緊

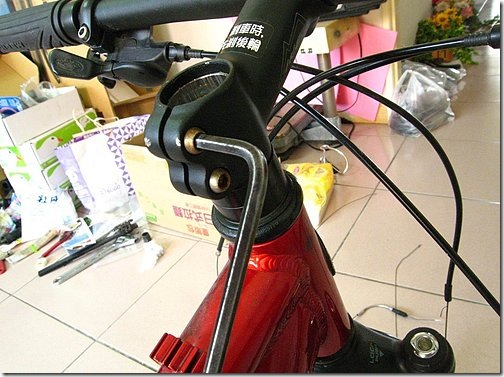

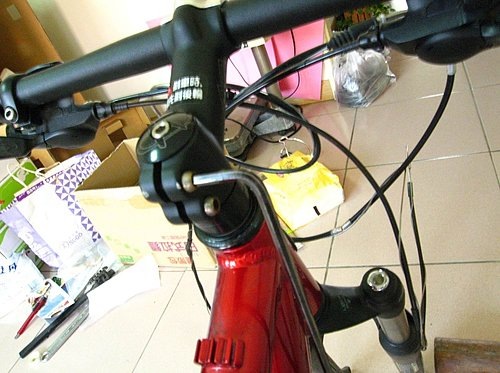

把龍頭橋正鎖緊
后撥及中軸拆解
接下來把所有零件清潔干凈~~洗車用家里的洗衣粉/色拉脫泡濃一點就很好用了
另外....用抹布擦就行了不要整個丟進去

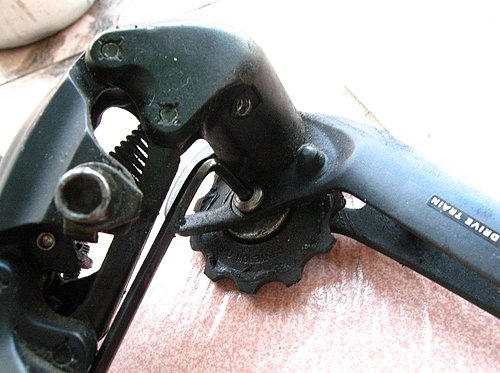

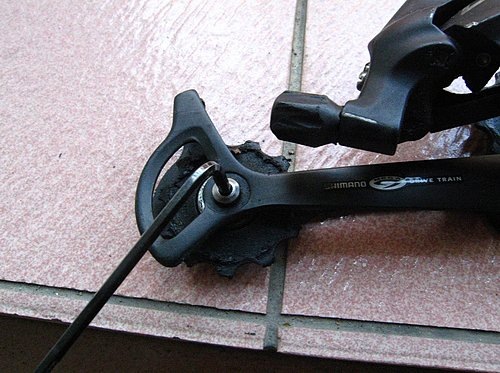

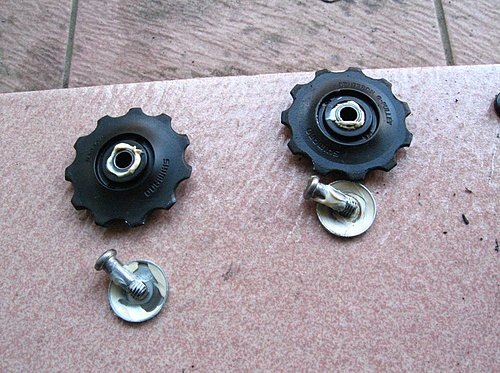

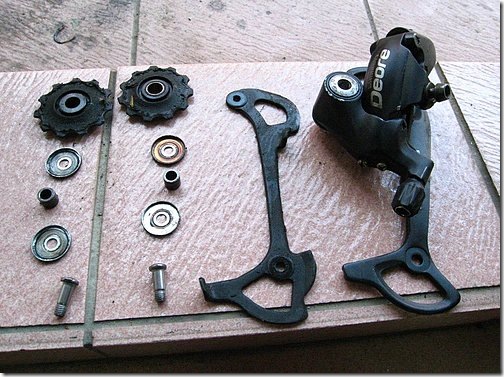

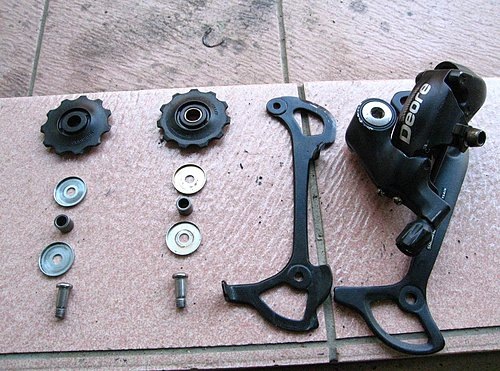

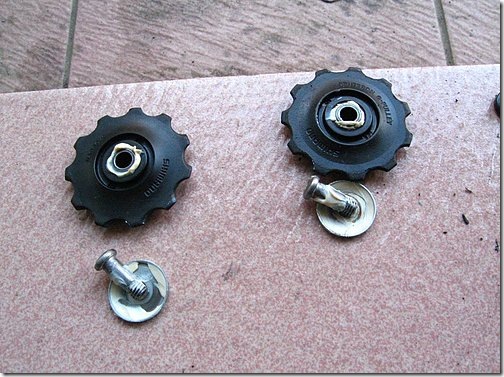

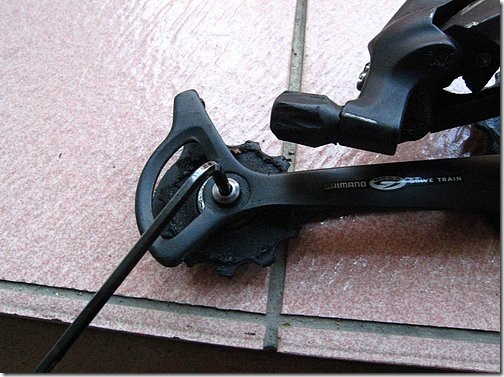

拆卸下導輪

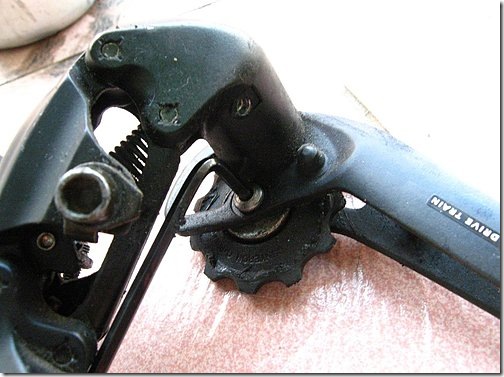

拆卸上導輪

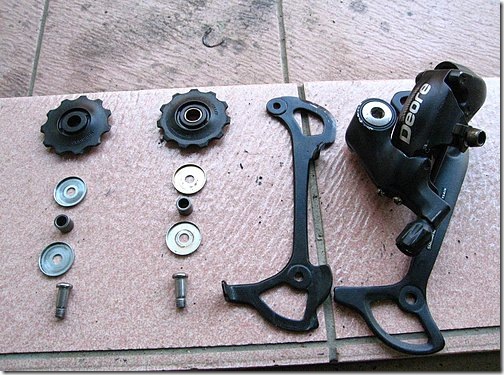

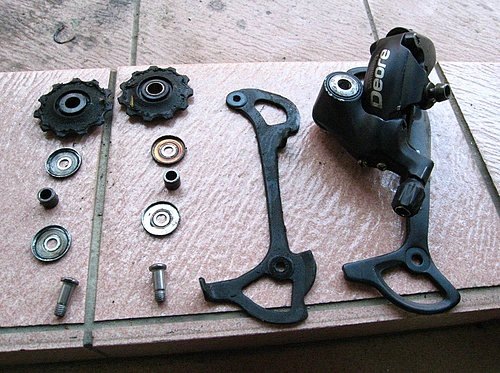

一般保養拆到這樣就差不多了
清潔干凈
上黃油
把導輪裝回去~~怎么拆的就怎么裝

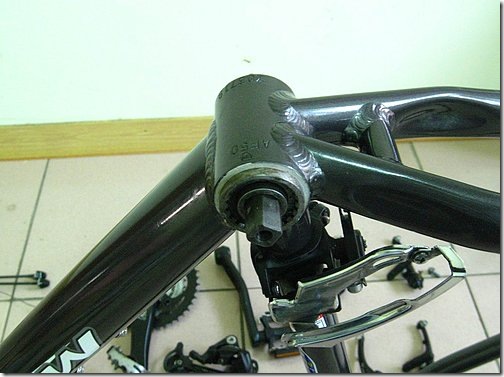

拆BB的時候要先拆左邊在拆右邊

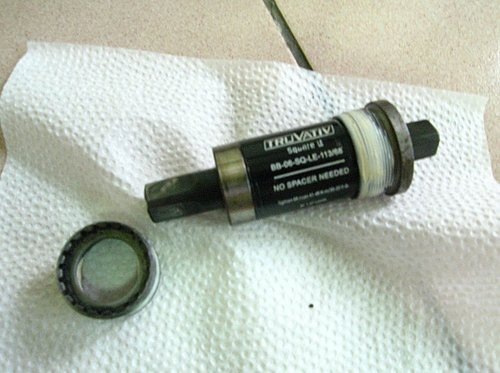

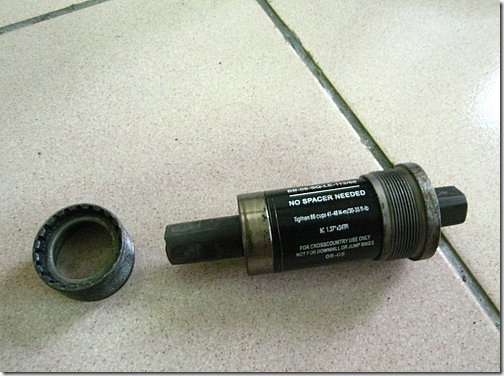

拆下的BB（中軸）
中軸及V剎上油

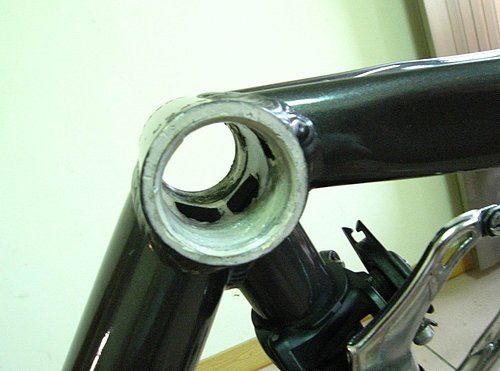

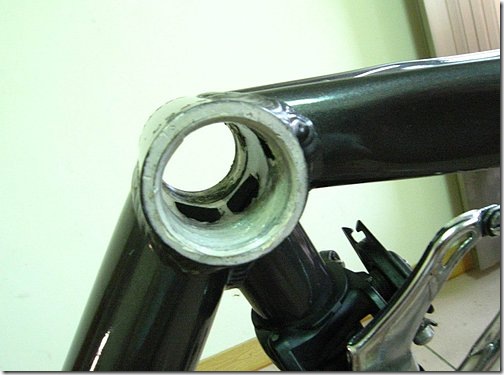

把螺紋清干凈涂上黃油~~一般BB的螺紋上都有上螺絲膠因此有的人主張不能上油

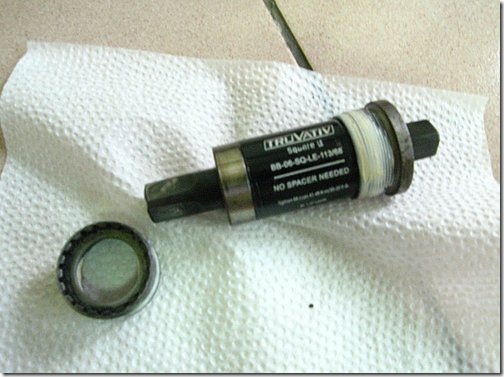

清干凈上黃油

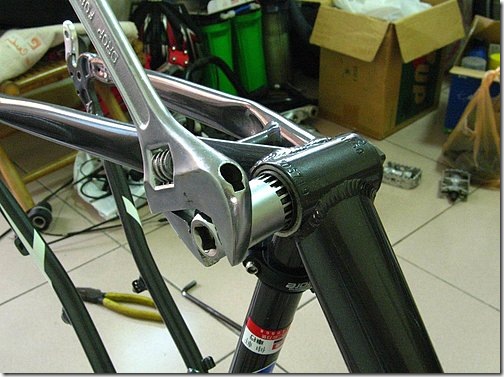

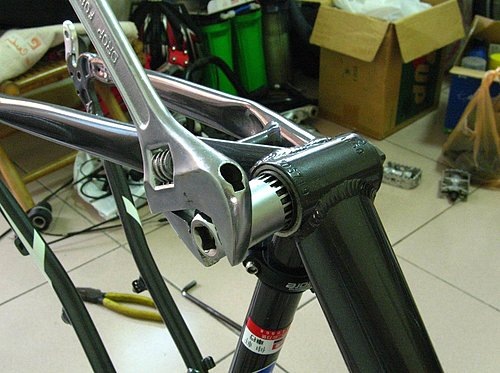

鎖BB的時候右邊的先帶上之后左邊的也帶上,右邊先鎖緊之后在鎖左邊的~~如果有墊片的話請別忘掉了

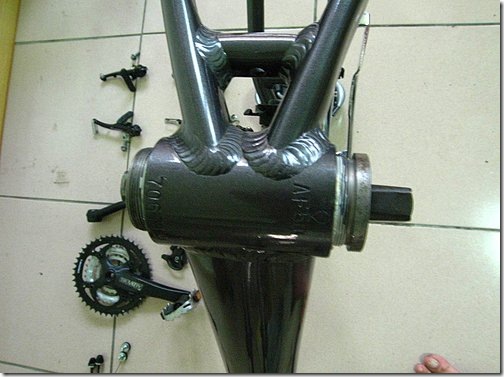

鎖好的BB
費了一翻功夫全部都擦干凈了,接下來開始組合

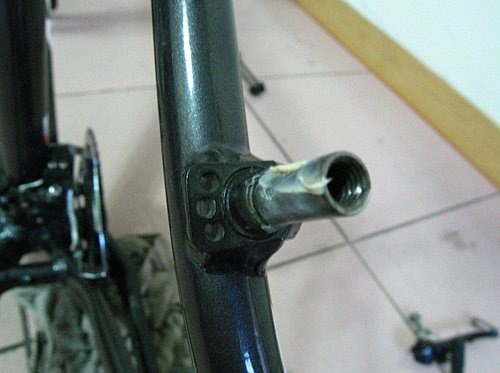

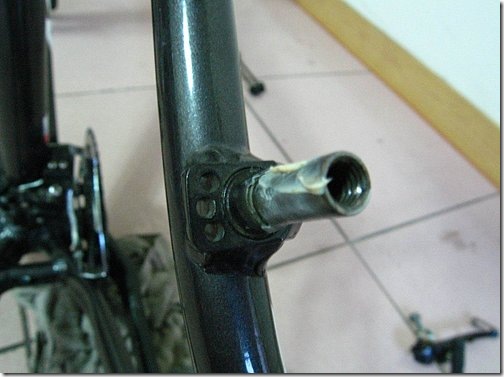

把V夾座涂上黃油

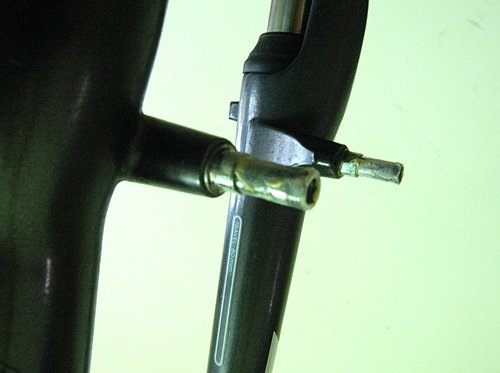

后叉也是~~V夾座的三個孔是用來調整手感的(彈簧力量)一般用中間的孔

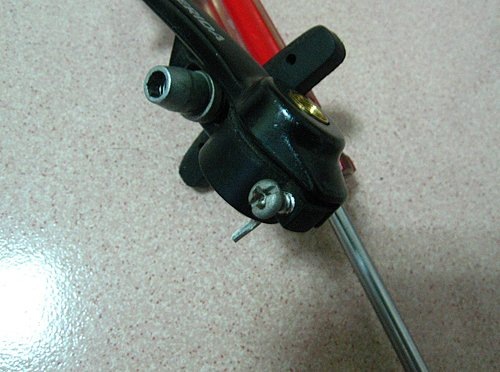

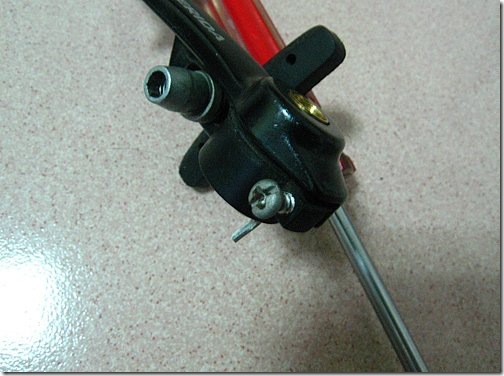

夾器上的十字螺絲也是用來調整張力用的

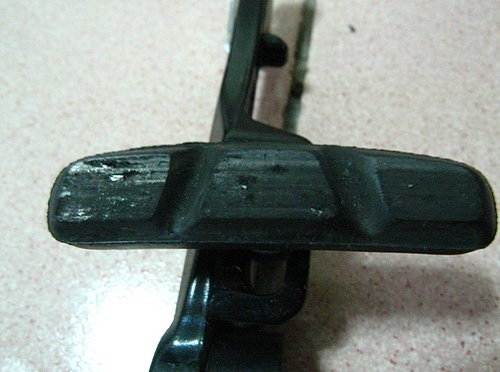

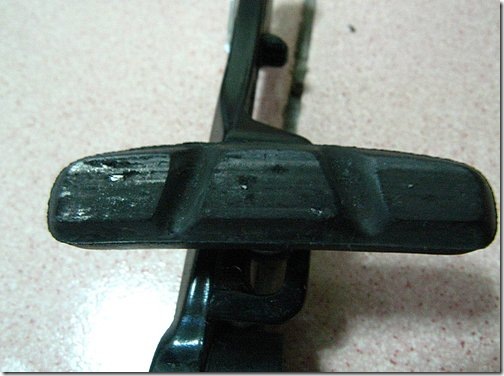

便宜的煞車皮會卡鋁削,這就是為什么輪框會刮傷的原因
把后變/夾器/齒盤裝回去
輪組及花鼓拆解上油

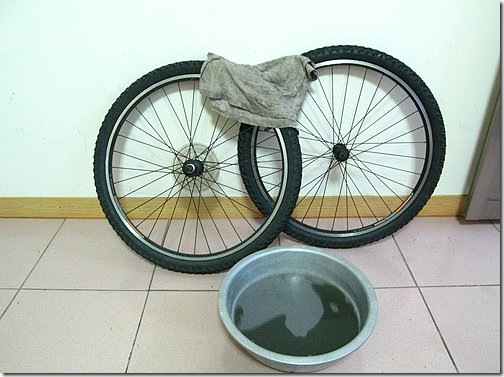

接著處理輪組~~先把它擦干凈

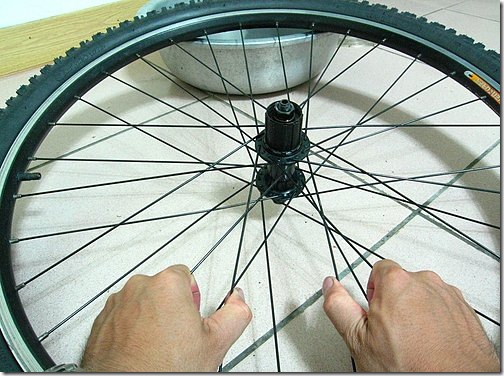

檢查前后輪鋼絲張力是否有明顯不均衡,有的話拿去給店家處理吧

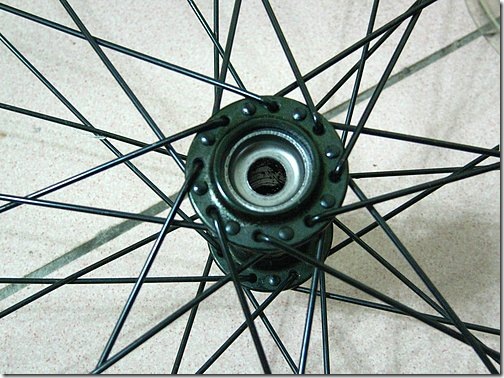

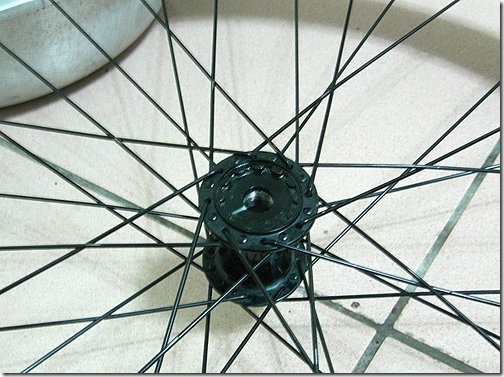

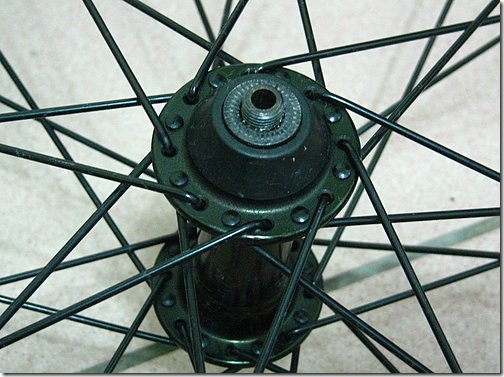

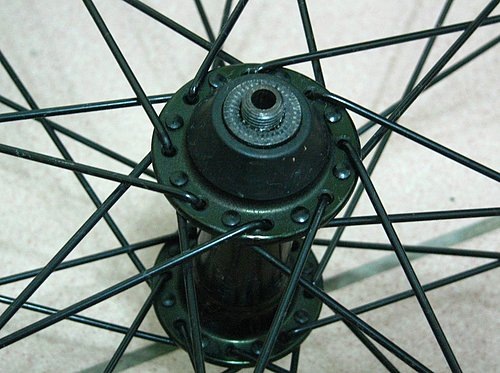

先拆前花轂~~前花轂左右是對襯的,后花轂多一個棘輪左右不對襯

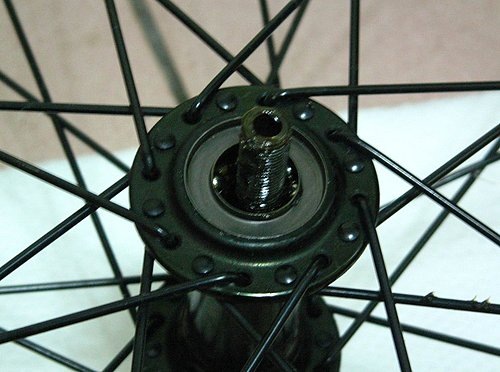

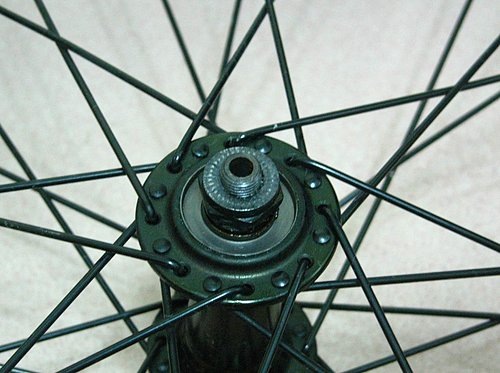

拆下防塵套

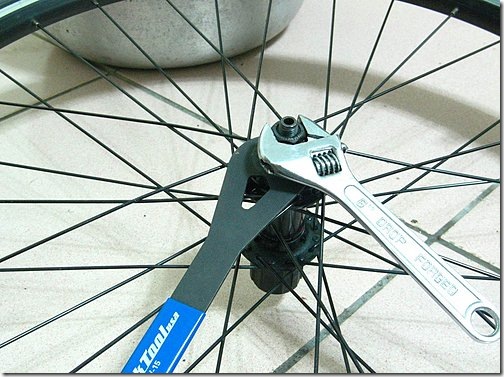

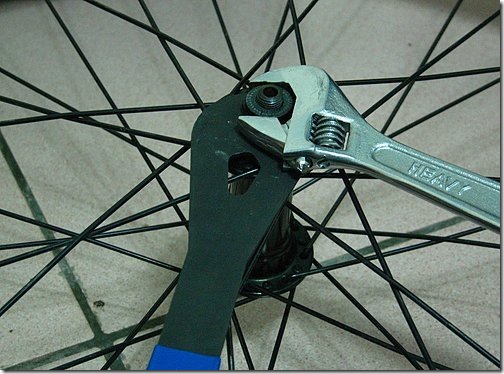

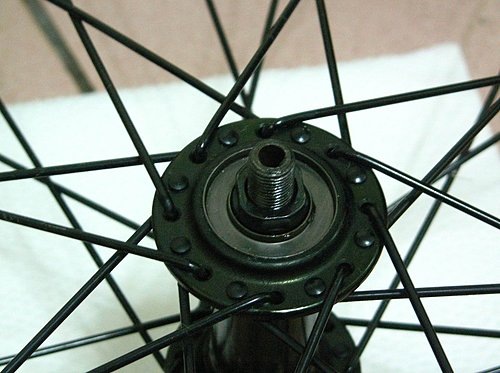

卸下并緊螺帽
拆下螺帽鐵蓋取出里面的軸心和鋼珠

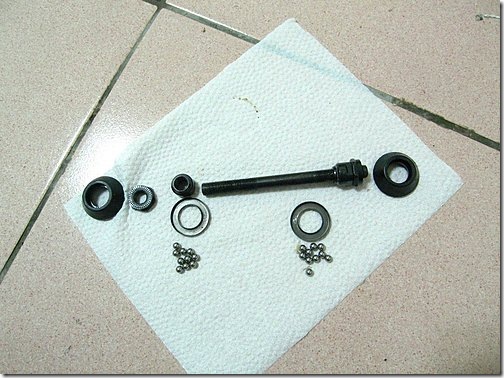

前花轂里面的東西

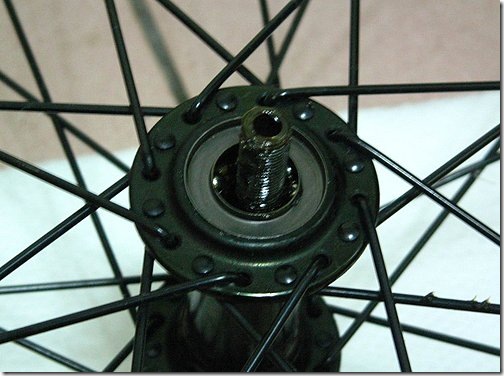

把花轂清干凈

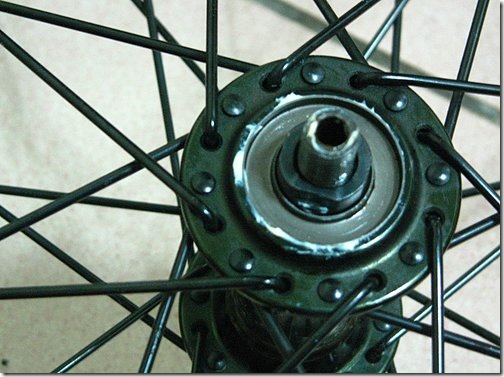

上黃油
后花鼓拆解

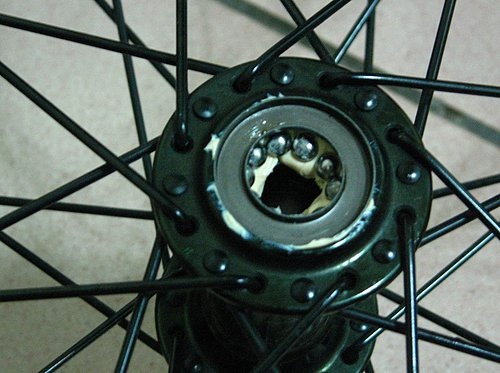

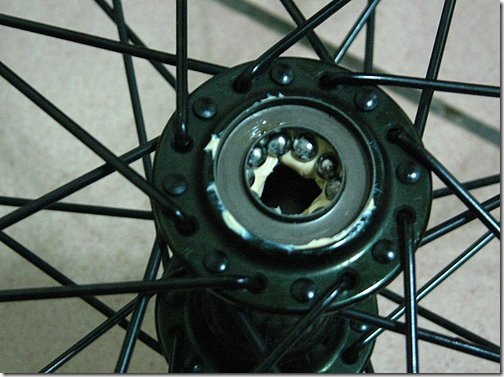

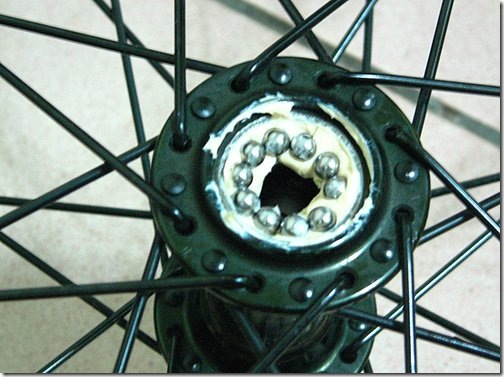

把鋼珠黏回去,左邊幾粒右邊幾粒自己要搞清楚
裝回鐵蓋
鎖上螺帽

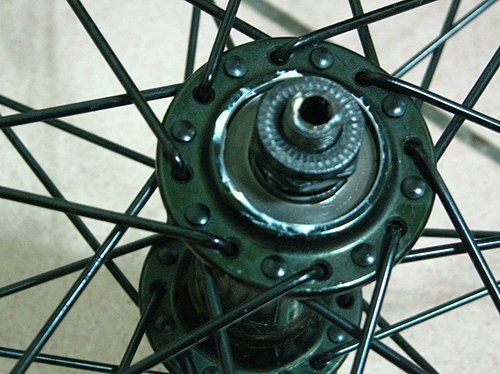

抓好間隙鎖緊并緊螺帽~~間隙要抓到剛剛好須要耐心和細心

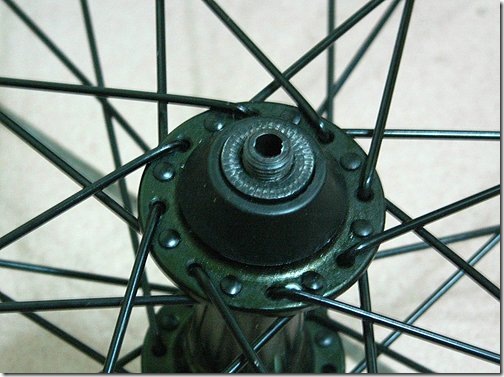

前花轂完工

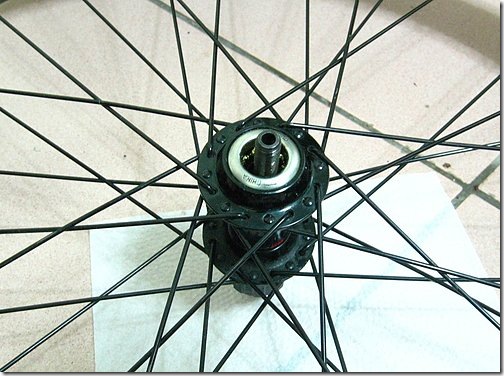

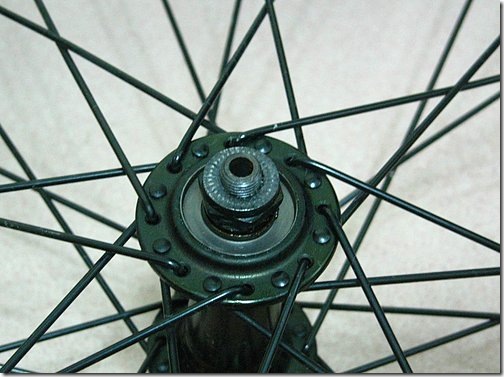

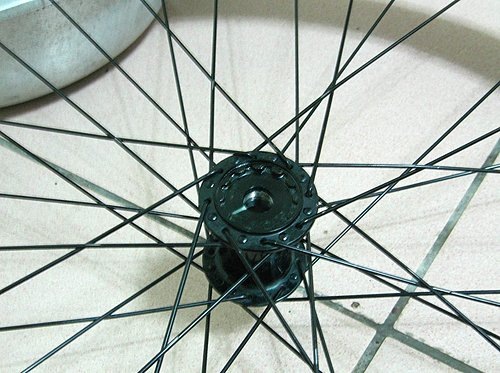

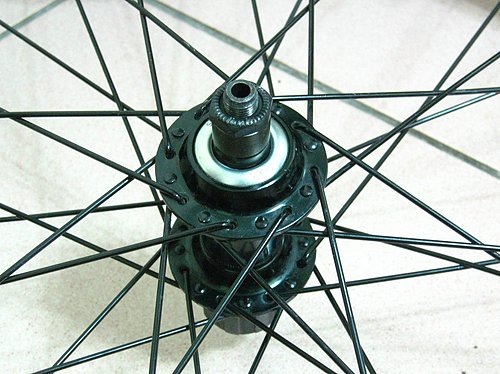

后輪~~SHIMANO的后花轂一般都從左邊開始拆

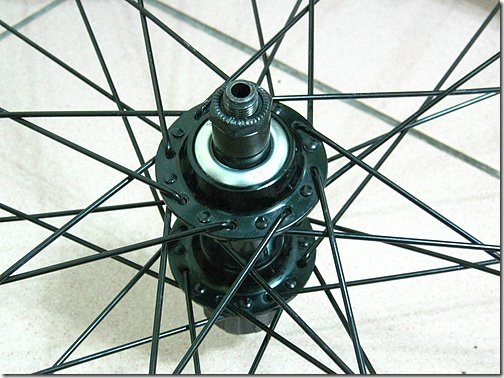

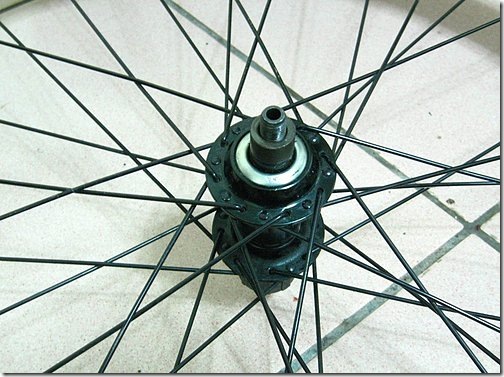

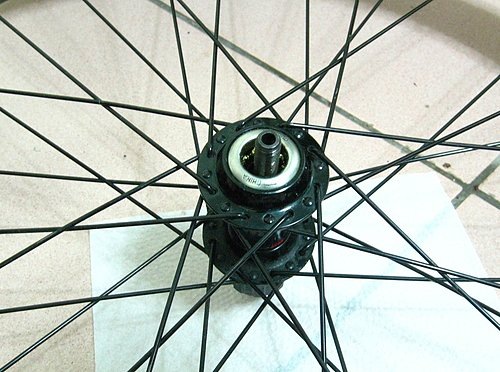

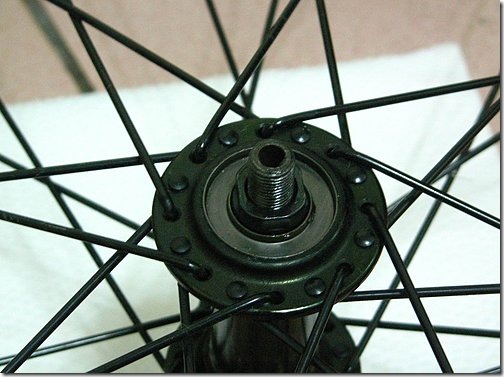

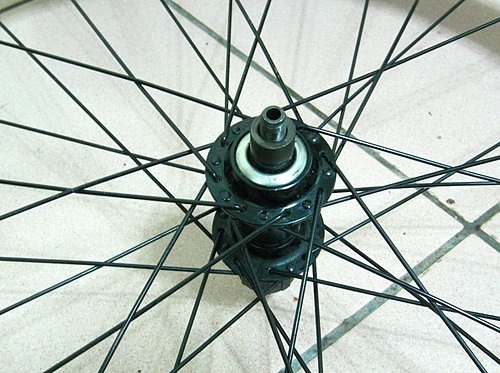

這粒低階死馬肉匪貨沒有防塵蓋,直接就可以拆螺帽

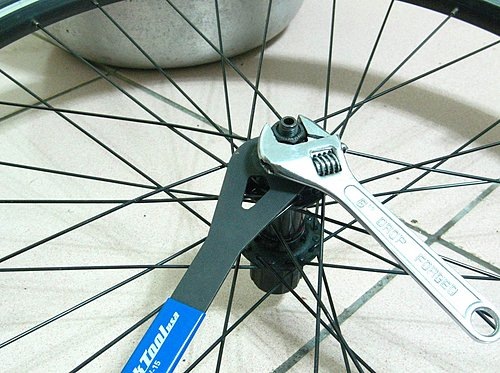

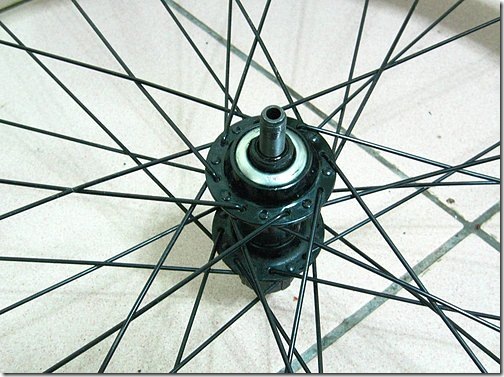

拆下并緊螺帽
取下套筒
松開螺帽,把軸心和里面的鋼珠取出

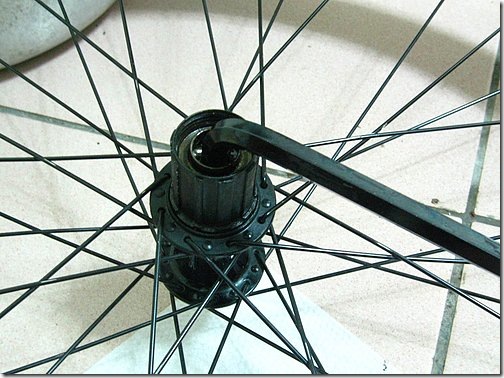

用10mm的六腳扳手松開棘輪固定螺絲
最后的安裝

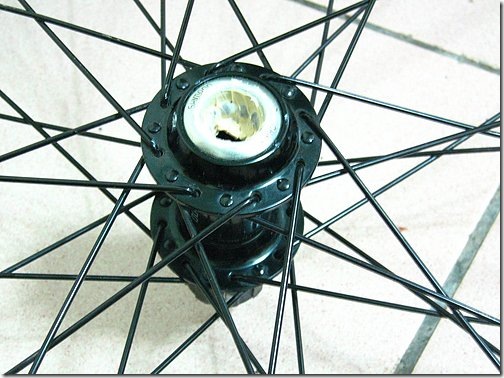

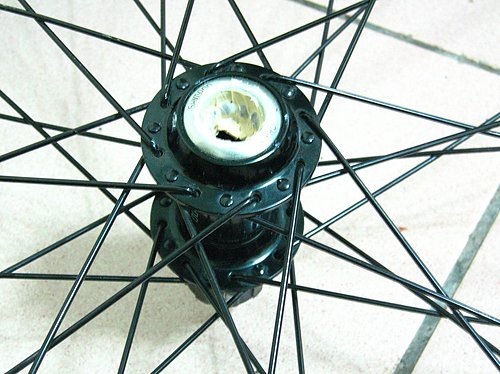

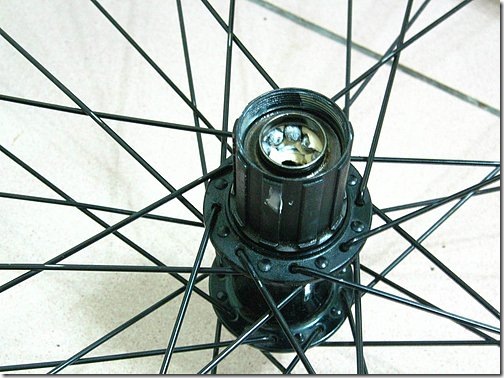

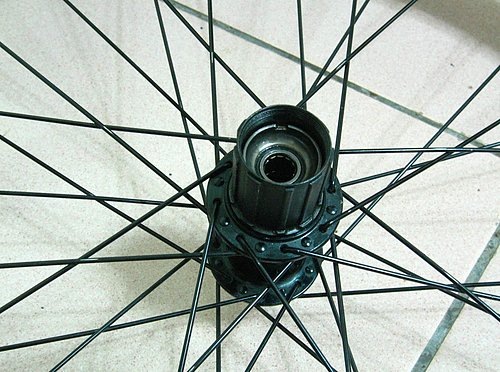

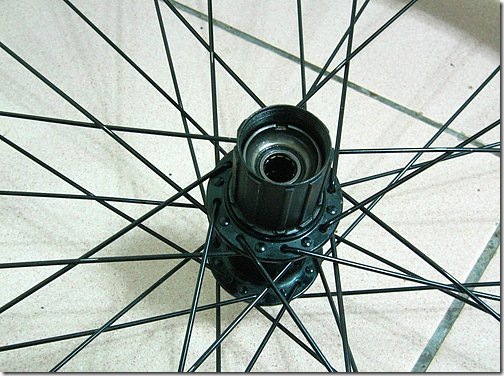

棘輪拆下后就長這樣,順便把他擦干凈

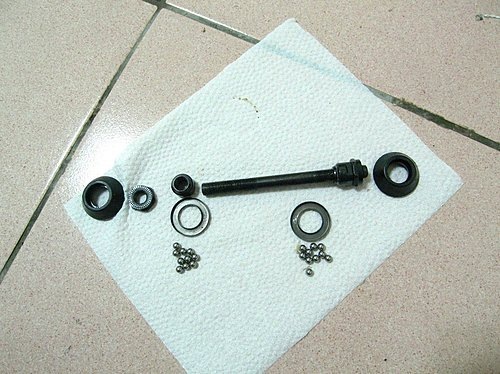

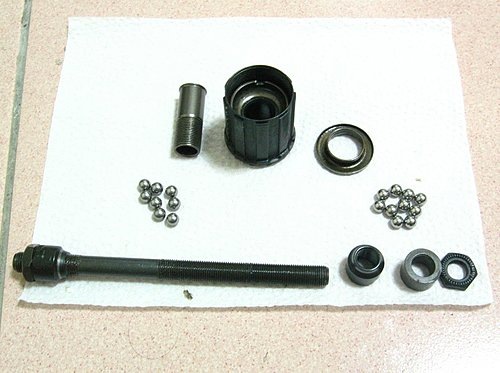

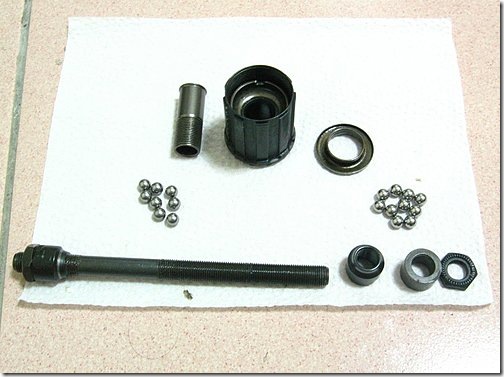

后花轂里面的零件,原本還想拆棘輪的....手邊沒有適當工具.....下次在來吧
~~圖片里面鋼珠應該是左右都9粒,謝謝網友指正~~
裝回棘輪

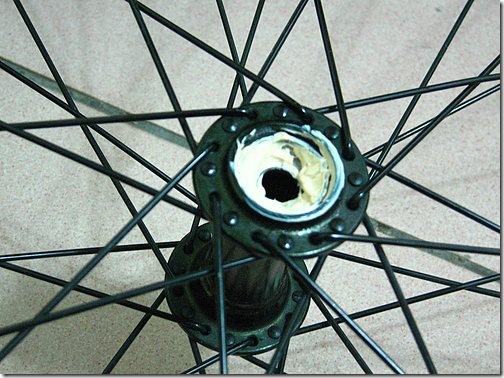

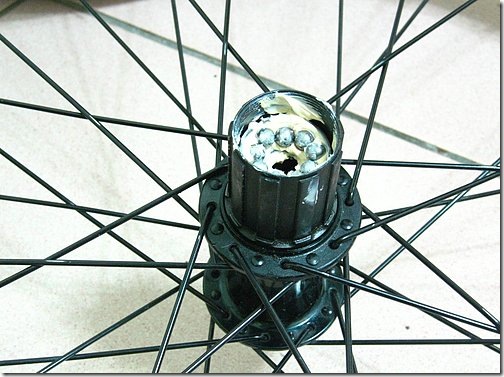

上黃油黏鋼珠~~一樣左右鋼珠的數量別搞錯
裝回鐵蓋
抓好間隙把螺帽鎖緊

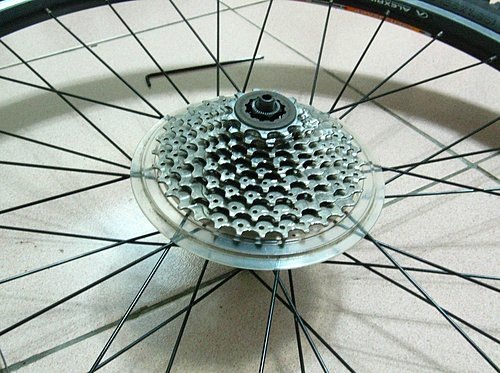

把飛輪裝回去
裝輪組
裝煉條,上煉條油
