我是個喜歡瞎琢磨的人。尤其是這幾天心情非常郁悶。于是開始琢磨了…….琢磨的問題就是WS_CLIPCHILDREN和WS_CLIPSIBLINGS兩種窗口樣式的理解。
1．求助MSDN
我的第一步當然是求助MSDN。在MSDN里面有詳細的解釋。
WS_CLIPCHILDREN樣式從字面上可以理解成ClipChildren，裁減子窗口。
MSDN里的E文解釋：Excludes the area occupied by child windows when drawing occurs within the parent window. This style is used when creating the parent window.
讀E文是一件困難的事，為了不讓大家再重復我的痛苦，我就越俎代庖翻譯一下：WS_CLIPCHILDREN樣式主要是用于父窗口，也就是說當在父窗口繪制的時候，父窗口上還有一個子窗口，那么設置了這個樣式的話，子窗口區域父窗口就不負責繪制。
那么按照MSDN的理解，可以用下面這幅圖來表示：

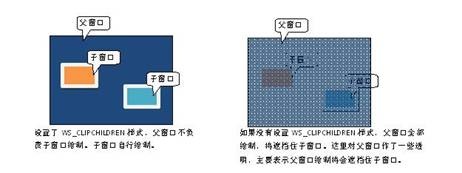

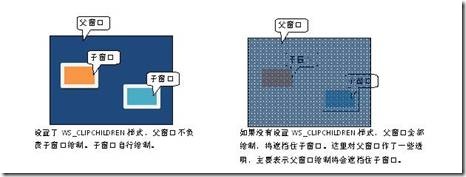

圖 1?1 WS_CLIPCHILDREN樣式的初理解
1.1 WS_CLIPSIBLINGS
WS_CLIPSIBLINGS樣式從字面上可以理解成ClipSiblings，裁減兄弟窗口。
MSDN里的E文解釋：Clips child windows relative to each other; that is, when a particular child window receives a WM_PAINT message, the WS_CLIPSIBLINGS style clips all other overlapping child windows out of the region of the child window to be updated. If WS_CLIPSIBLINGS is not specified and child windows overlap, it is possible, when drawing within the client area of a child window, to draw within the client area of a neighboring child window.
中文意思是：子窗口間相互裁減。也就是說當兩個窗口相互重疊時，設置了WS_CLIPSIBLINGS樣式的子窗口重繪時不能繪制被重疊的部分。反之沒有設置WS_CLIPSIBLINGS樣式的子窗口重繪時是不考慮重疊不重疊，統統重繪。

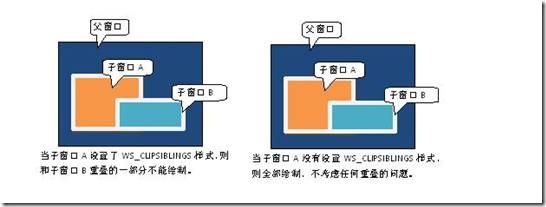

圖 1?2 WS_CLIPSIBLINGS樣式的初理解
2．求助Google
最初看完MSDN，說實話，沒有像現在這么清晰畫出上面兩幅圖。而是一片茫然。Google上我所搜索到的中文的還算是比較好的一篇，應該是這篇：http://blog.163.com/sandylin_wind/blog/static/935500552008105104617806/
大家可以看看，但是確實我覺得還不夠詳細，因此才會寫篇博文，討論一下這個問題。
當然E文的專注于WS_CLIPCHILDREN和WS_CLIPSIBLINGS討論的也比較少?？赡芾贤庥捎诙?span lang="EN-US">E文，所以不像我們這樣費事。
經過一番搜索，仍然有一些比較重要的結論，列舉如下：
（1） 所有的overlapped和popup風格的窗口，都有WS_CLIPSIBLINGS 屬性。也就是說這類風格的窗口，你是去不掉WS_CLIPSIBLINGS 屬性的，不會在它重疊的兄弟窗口繪圖；
（2） 更進一步說明，WS_CLIPSIBLINGS只是用于子窗口（For use with the WS_CHILD style only.）
當然在Google上搜索，通常會有意外發現，一般和這個主題相關的往往是控件如何透明的問題。這里也給大家?guī)讉€(gè)關于控件透明的討論。
（1） http://www.pocketpcjunkies.com/Uwe/Forum.aspx/wince-vc/4744/Transparent-bitmap-button。這個是關于控件上繪制位圖，然后透明的討論。在桌面系統和WinCE的CreateWindoowsEx還有一些細微的差別，在WinCE上隱含地指定了窗口具備WS_CLIPCHILDREN和WS_CLIPSIBLINGS風格；
（2） http://www.pocketpcdn.com/articles/transparent_static.html這個是關于控件上面文本透明的例子。
3．做幾個實驗
3.1 驗證 WS_CLIPCHILDREN
簡單到什么程度呢？只需要在對話框的屬性打個勾而已。

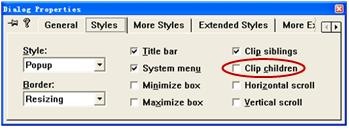

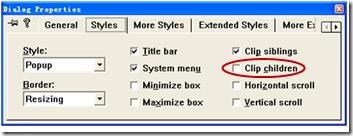

圖 3?1 如何設置對話框Clip Children屬性
我們先做做第一個程序，這個程序唯一有點難的地方就在于需要繼承一下CStatic類，然后重載一下OnPaint函數。
| void MYStatic::OnPaint() { CPaintDC dc(this); // device context for painting // TODO: Add your message handler code here // 獲得控件客戶區矩形大小 CRect rect; GetClientRect(rect); // 繪制控件邊框 dc.MoveTo(0,0); dc.LineTo(rect.Width(),0); dc.LineTo(rect.Width(),rect.Height()); dc.LineTo(0,rect.Height()); dc.LineTo(0,0); // 繪制文本 dc.TextOut(rect.Width()/2 - 5,rect.Height()/2 - 5,"Hello"); // Do not call CStatic::OnPaint() for painting messages } |
當我們不設置對話框的Clip children屬性的時候，效果如下圖所示：
圖 3?2 效果圖
當設置了Clip children屬性的時候，接下來是見證奇跡的時刻。^_^

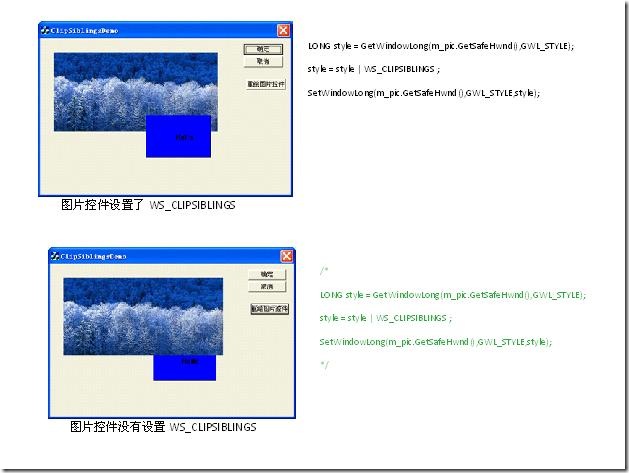

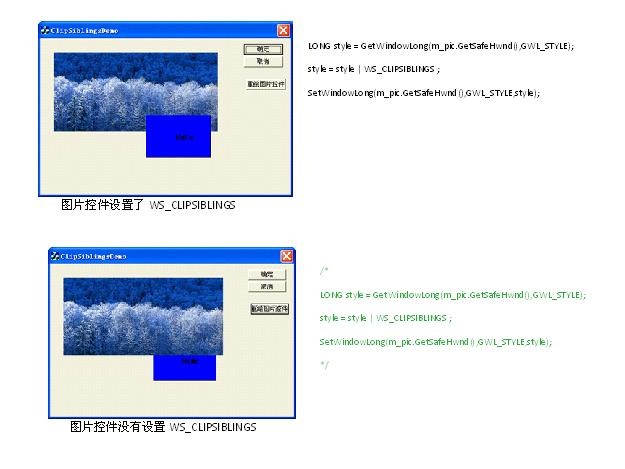

圖 3?4 預想的效果圖

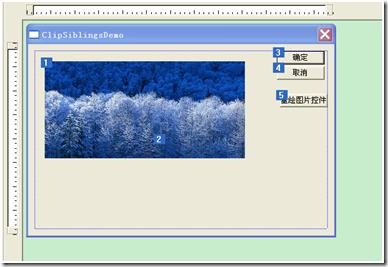

圖 3?6控件的Tab順序
發現結果很混亂，每回都得不到我想要的，具有隨機性。甚至有的時候按照我的預想，有的時候則完全不管我的心情。哪怕我氣的吹胡子瞪眼睛，也是枉然。
最常見的是這樣一種情況，就是無論我設置不設置WS_CLIPSIBLINGS屬性，當點擊重繪圖片控件的時候（m_pic.Invalidate()）,效果都一如既往，先開始圖片控件被自定義控件壓蓋，然后重繪之后，圖片控件壓蓋自定義控件。

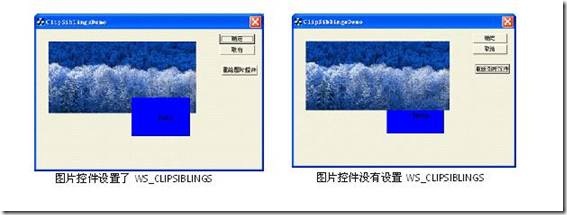

圖 3?5 一種錯誤圖
經過一段時間的郁悶，我最終找到了問題之所在，是這樣的一個結論：WS_CLIPSIBLINGS還和控件的疊加順序有關。疊加順序如果不對，你無法查看WS_CLIPSIBLINGS的效果。就上面的問題，我們可以在VC編輯器里查看到控件的疊加順序。
Pic控件是在custom控件的下方。（Tab Order和Z Order順序是一致的）。這樣設置不設置WS_CLIPSIBLINGS都無法看出效果。
但是改變控件的壓蓋順序，令pic控件壓蓋在custom控件之上（實際上是改變Tab order順序）

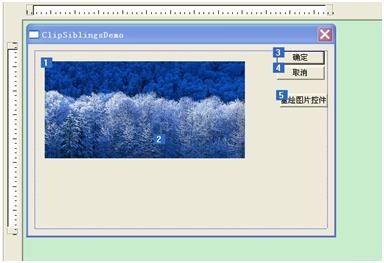

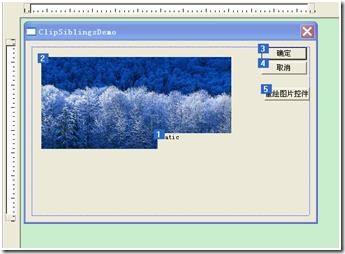

圖 3?7 控件的Tab順序
這樣就會出現預期的效果。當不設置WS_CLIPSIBLINGS，pic控件會壓蓋custom控件，而當設置了該屬性，則pic控件不會壓蓋custom控件，重疊的區域由custom控件自己繪制。

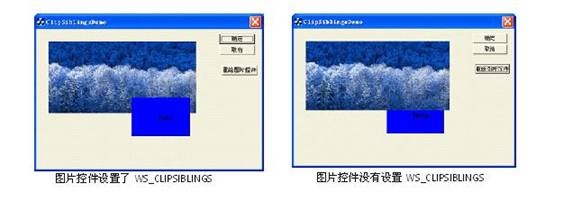

圖 3?8 預期的效果
4．結論
好，到此為止，應該說點有結論的話了。
（1） WS_CLIPCHILDREN樣式主要是用于父窗口，也就是說當在父窗口繪制的時候，父窗口上還有一個子窗口，那么設置了這個樣式的話，子窗口區域父窗口就不負責繪制。
（2） 所有的overlapped和popup風格的窗口，都有WS_CLIPSIBLINGS 屬性。也就是說這類風格的窗口，你是去不掉WS_CLIPSIBLINGS 屬性的，不會在它重疊的兄弟窗口繪圖；
（3） 更進一步說明，WS_CLIPSIBLINGS只是用于子窗口（For use with the WS_CHILD style only.）
（4） WS_CLIPSIBLINGS實際上還需要和控件的疊放順序（z order）配合使用,才能看出明顯的效果。
圖 3?3 效果圖
很明顯父窗口沒有管子窗口的背景色如何繪制。子窗口的背景只是當時桌面上現有的窗口內容。
3.2 驗證WS_CLIPSIBLINGS
當?shù)谝粋€(gè)實驗成功之后，我原以為WS_CLIPSIBLINGS也會相當?shù)睾唵巍＝Y(jié)果我花費了大量的時間糾纏在這個問題上。首先遇到的第一個問題，當然是動態地改樣式，這個并不是太復雜的問題。如何動態改樣式，見下面的代碼：
| LONG style = GetWindowLong(m_pic.GetSafeHwnd(),GWL_STYLE); style = style | WS_CLIPSIBLINGS ; SetWindowLong(m_pic.GetSafeHwnd(),GWL_STYLE,style); |
然后，我在對話框上添加了一個圖片控件和一個自繪制的控件（和上例類似，為了效果明顯，我對自繪的控件進行了填充）
按照我預先設想的效果，理想的情況應該如下：
