Generate Realistic Water based on multiple Normal maps

基于Berlin噪聲算法可以產生真實的水面效果，然而由于需要動態生成相應的normal map，所以效率較低。

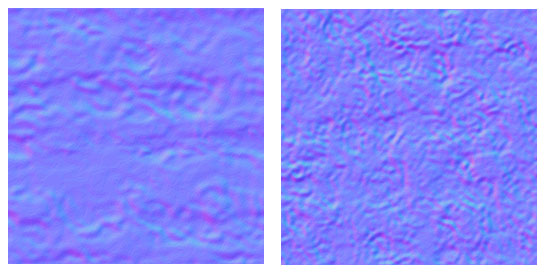

昨天和同事討論時，產生一個想法：采用多張靜態normal maps和紋理動畫。實驗了一下效果還不錯。筆者使用下圖所示的兩張法線貼圖：

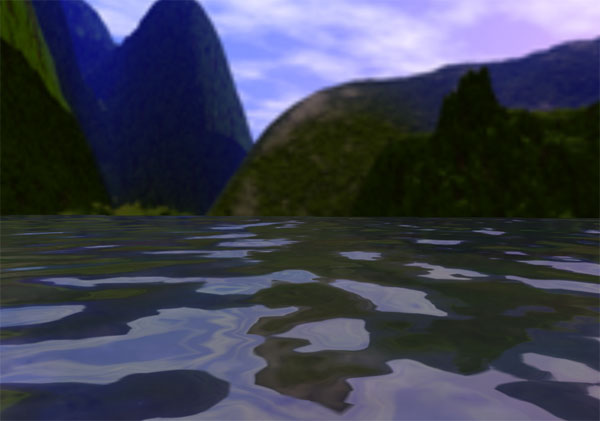

在ps中對根據時間對紋理坐標進行改變，而后對兩張normal map進行采樣取平均，下面為具體代碼和效果圖：

float3 GetMaterialNormal(MaterialParameters Parameters)

{

float2 texCoords = Parameters.TexCoords;

texCoords.x += g_fTime / 100;

texCoords.y += g_fTime / 50;

float3 normal1 = (2 * tex2D(g_Sampler0 , texCoords) - 1.0f).xyz;

//texCoords = Parameters.TexCoords / 2.0f;

texCoords.x -= g_fTime / 50;

texCoords.y -= g_fTime / 100;

float3 normal2 = (2 * tex2D(g_Sampler1 , texCoords) - 1.0f).xyz;

float3 normal = (normal1 + normal2) / 2.0f;

float3x3 TBN;

TBN[0] = Parameters.vTangent;

TBN[1] = Parameters.vBinormal;

TBN[2] = Parameters.vNormal;

return mul(normal , TBN);

}

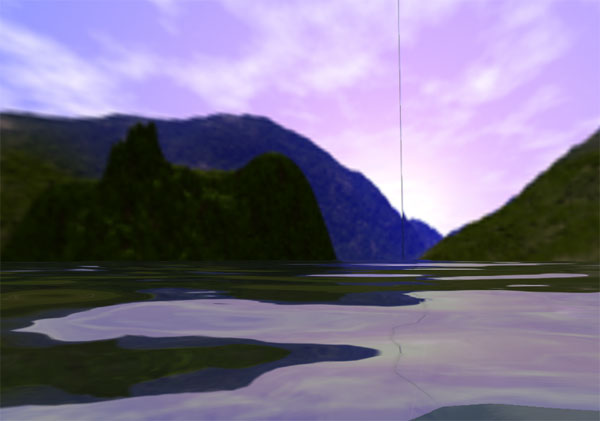

帶環境反射的水面效果

P.S. 在MMOG中normal map制造水面足矣，在有效減少vertex的同時提高效率。
