RvmTranslator - 3D OBJ
eryar@163.com
OBJ文件是Alias|Wavefront公司為它的一套基于工作站的3D建模和動畫軟件“Advanced Visualizer”開發的一種標準3D模型文件格式，很適合用于3D軟件模型之間的互導，也可以通過Maya讀寫。比如你在3ds Max或LightWave中建了一個模型，想把它調到Maya里面渲染或動畫，導出OBJ文件就是一種很好的選擇。目前幾乎所有知名3D軟件都支持OBJ文件的讀寫。
OBJ文件是一種文本文件，可以直接用記事本打開進行查看和編輯。另外有一種與此相關二進制文件格式（*.MOD）其作為專利未公開。OBJ3.0支持直線、多邊形、自由曲面。直線和多邊形通過它們的點來描述，曲線和曲面也是通過NURBS來表示的。還有用Taylor方程表示的冪級數曲線。
RVM是AVEVA Review使用的一種三維模型數據文件，程序RvmTranslator通過對其解析，把其中的三維模型數據轉換成OBJ格式，方便在其他渲染或動畫軟件中直接使用AVEVA PDMS中的模型。
如下圖所示為RvmTranslator轉換的OBJ文件在Autodesk 3ds Max中顯示的效果：

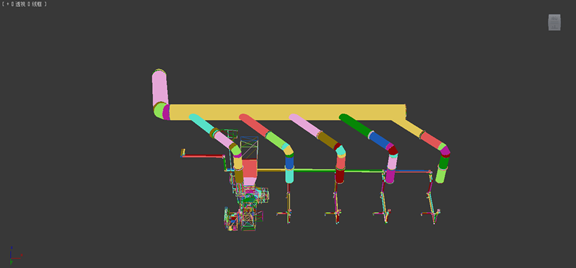

Figure 1. Pipeline models

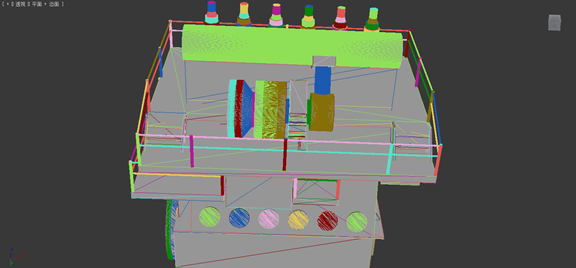

Figure 2. Marine Main Engine Model

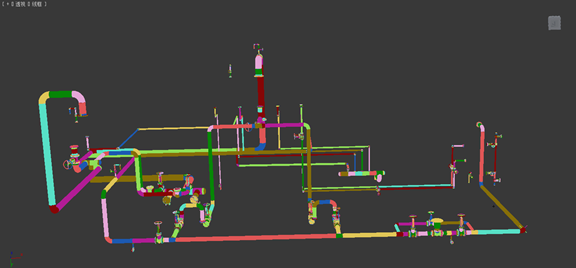

Figure 3. HVAC pipelines
Download RvmTranslator2.2:
http://yun.baidu.com/pcloud/album/info?query_uk=3808749571&album_id=3634993082542187183
