Isodraft output attributes
eryar@163.com
AVEVA Isodraft中有許多開關用于配置管道ISO圖的圖面內容，這些配置都可以從文檔《Isodraft Reference Manual》中找到。如有需要在管件上標出管底標高，如何在Isodraft中配置呢？

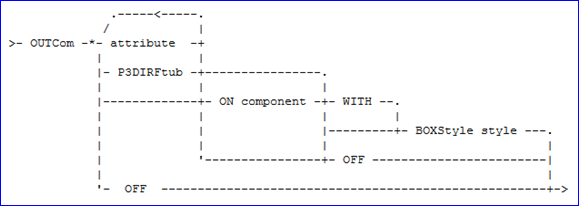

經過查找，發現Isodraft中有這個選項：OUTCOM，可以將管件指定的屬性（也可以是自定義屬性UDA）以一定的樣式輸出在ISO圖面上，甚至可以輸出FTUB管件P3點的方向。命令的用法如下：
例如：OUTC SHOP ON ELBO TEE WITH STRAIGHT

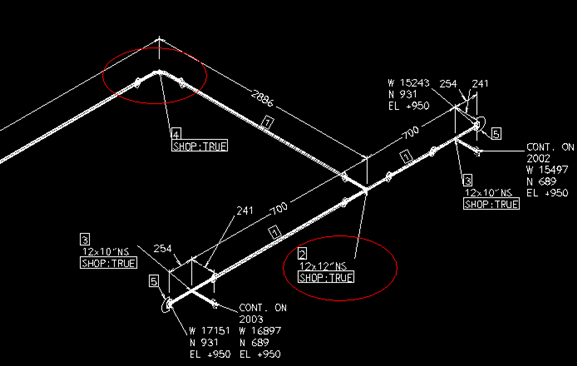

將NAME屬性放到ELBOW和TEE上，文字外框的樣式是一個方框，生成效果如下圖所示：
這樣利用OUTCOM選項，只要知道管底標高的屬性就可以輸出在ISO圖上了。經過查找，管底標高的屬性為PBOP，這樣將管底標高標出的命令如下：
OUTC PBOP ON ELBO TEE WITH DIAMOND

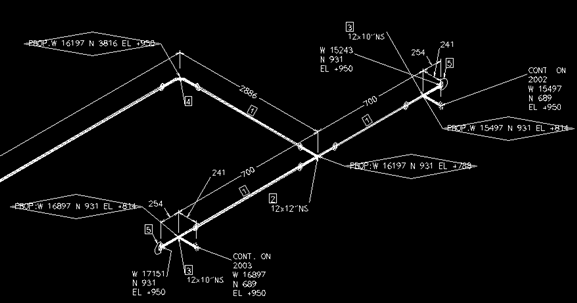

生成效果如下圖所示：
綜上所述，Isodraft提供了很多靈活的配置選項同，便于對Isodraft進行自定義，以滿足各個公司不同的出圖要求。使用OUTCOM命令選項可將任意屬性在ISO圖面上標示在指定的管件上。
References:
1. AVEVA Isodraft User Guide
2. AVEVA Isodraft Reference Manual
