IsoAlgo GUI Usage

eryar@163.com

Abstract. The GUI of IsoAlgo is made by Tcl/Tk. The usage is easy and simple, if you are familiar with Tcl/Tk, you can customize it by yourself. The paper focus on the usage for IsoAlgo GUI and the method to customize the IsoAlgo GUI.

Key Words. IsoAlgo, isogen, GUI, Tcl/Tk, Customization, PCF, DXF

1. Introduction

圖形用戶界面（GUI: Graphical User Interface）相對命令行而方更直觀，更易于操作，所以有必要給IsoAlgo加個操作窗口。考慮到Tcl/Tk的簡單易用，且有很強的擴展能力，所以決定使用Tcl/Tk來生成界面，IsoAlgo GUI如下圖所示：

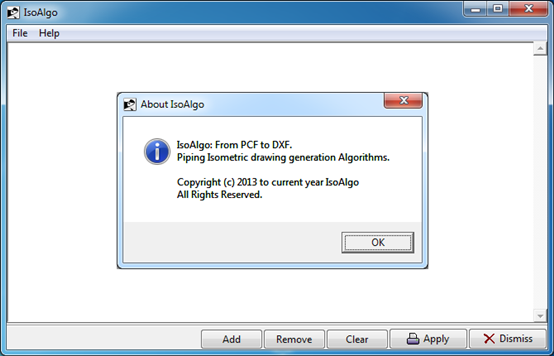

Figure 1.1 IsoAlgo GUI

使用Tcl/Tk來編寫GUI方便快速，因為不需要編譯鏈接，且Tcl提供了很多實用的功能，可以在比C/C++或Java更高的層次上進行開發。Tk隱藏了C或Java程序員必須關注的很多細節。使用Tcl/Tk所需要學習的知識更少，需要編寫的代碼更少。通過幾個小時的學習，Tcl/Tk新手用戶就可以創建有意思的用戶界面。

Tcl/Tk適用于快速開發的另一個原因在于Tcl是解釋語言。使用Tcl應用程序時，可以在運行中生成和使用新的腳本，而無需重新編譯和重啟應用程序。這使您可以迅速嘗試新的想法，迅速修正程序中的錯誤。

2. IsoAlgo GUI Usage

IsoAlgo GUI的使用方法簡單，主要分三步寫成，步驟如下：

v 一是選擇要生成iso圖的pcf文件到文件列表框中；

v 二是設置出圖文件目錄；

v 最后，Apply就可將pcf文件生成dxf的iso圖到指定的目錄了。

2.1 Add PCF

添加PCF文件到列表框有兩種方式，一種是通過文件選擇對話框來添加；一種是通過選擇一個目錄來添加。

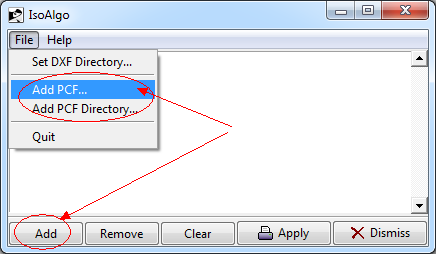

Figure 2.1.1 Add PCFs

通過菜單中的Add PCF...或按鈕Add可以打開文件選擇對話框以選擇PCF文件，如下圖所示：

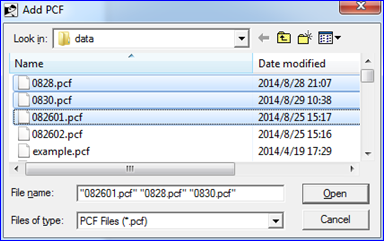

Figure 2.1.2 Add PCF Dialog

通過按鈕Remove可以刪除待生成iso圖列表框中的pcf；按鈕Clear可以清空列表框。

通過菜單中的Add PCF Directory...可以將一個文件夾中所有pcf文件添加到待生成iso圖的列表框中。

2.2 Set DXF Directory

設置生成iso圖的輸出目錄，通過菜單Set DXF Directory...來實現。如果未設置輸出目錄，則會將iso圖生成到d:/isodxf文件夾中。

2.3 Generate Isometric Drawing

通過按鈕Apply即可生成列表框中所列的PCF文件的Iso圖到DXF了。生成過程中可以查看命令窗口中的相關信息，如下圖所示：

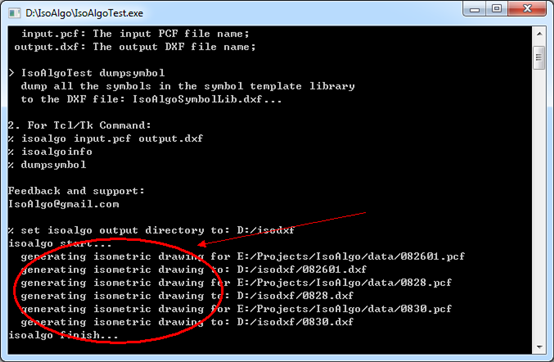

Figure 2.3.1 IsoAlgo Generating Isometric Drawing Info

生成圖紙如下圖所示：

Figure 2.3.2 Piping Isometric Drawings generated by IsoAlgo

Figure 2.3.3 Piping Isometric Drawings generated by IsoAlgo

Figure 2.3.4 Piping Isometric Drawings generated by IsoAlgo

Figure 2.3.5 Piping Isometric Drawings generated by IsoAlgo

3. IsoAlgo Tcl/Tk Command

IsoAlgo GUI也提供了幾個自定義的命令，如下圖所示：

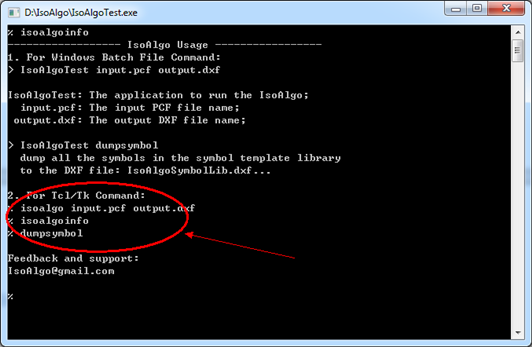

Figure 3.1 IsoAlgo Tcl/Tk Commands

這三個IsoAlgo命令的功能分別為：

v isoalgo input.pcf output.dxf：根據輸入的input.pcf文件生成iso圖到output.dxf；

v isoalgoinfo：顯示IsoAlgo的使用說明，就是上面界面中的內容；

v dumpsymbol：生成符號模板庫中所有的符號到IsoAlgoSymbolLib.dxf中，一是可以檢查符號模板庫是否完整；再者可以做為自定義符號的參考；命令生成如下圖所示：

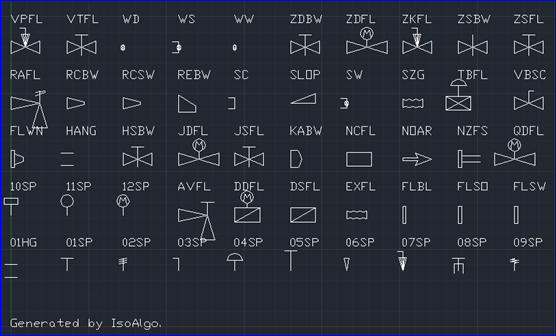

Figure 3.2 IsoAlgo Symbol Template Library

4. IsoAlgo GUI Customization

由于IsoAlgo GUI是基于Tcl/Tk開發的，所以根據自定義的isoalgo命令及結合Tcl強大的擴展功能，可以自己用Tcl腳本來自定義IsoAlgo的GUI，即可以自己修改IsoAlgo.tcl文件，來根據需要擴展所需的功能。

5. Conclusion

基于Tcl/Tk為IsoAlgo開發的GUI使用方便，具有擴展能力，且程序小巧。由于GUI是由Tk來實現，由于Tk具有跨平臺的特性，所以不用擔心像使用MFC做GUI那樣，需要安裝相關的庫。

如果用戶熟悉Tcl/Tk，也可以對IsoAlgo GUI進行擴展及自定義。

IsoAlgo is not finish yet, any feedback or suggestion is welcome, please send email to the author: IsoAlgo@gmail.com or eryar@163.com.

For more information about IsoAlgo, please visit:

http://code.google.com/p/isoalgo/
