key words: IsoAlgo, Isogen, ISO-SPLIT-POINT, split automatically
當管道模型比較復雜時，生成的軸測圖就會有重疊的現象，如何來消除重疊呢，一種有效的方式就是分圖。

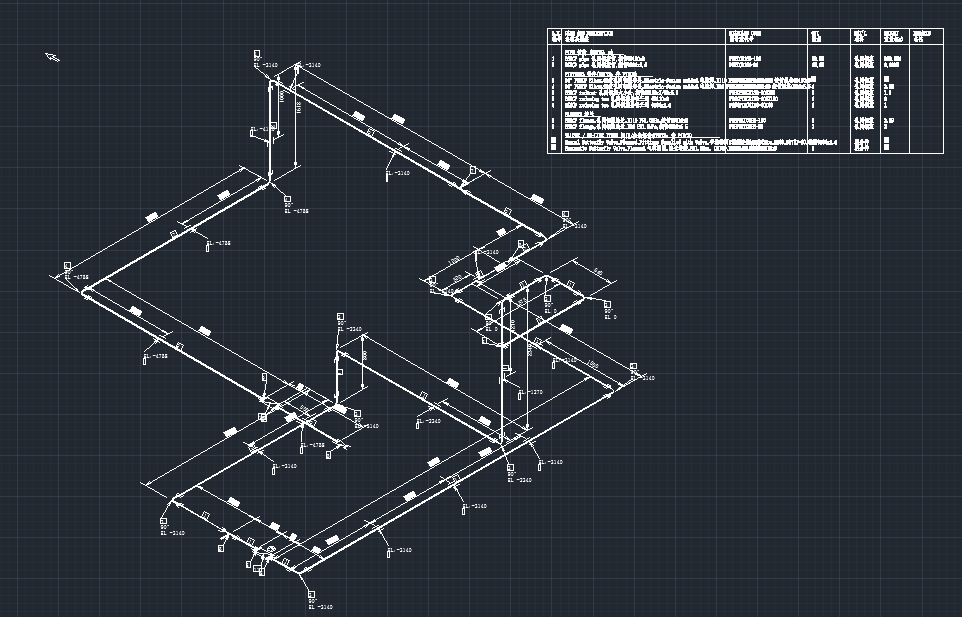

Figure 1 Complex piping isometric drawing (Generated by IsoAlgo)
如上圖所示，有幾處尺寸標注或件號標注明顯重疊，導致圖面雜亂。在一些軟件中有手動添加分圖點的方式，強制分圖。對于手工添加的分圖點，
在PCF中會以一個ISO-SPLIT-POINT的數據來體現：

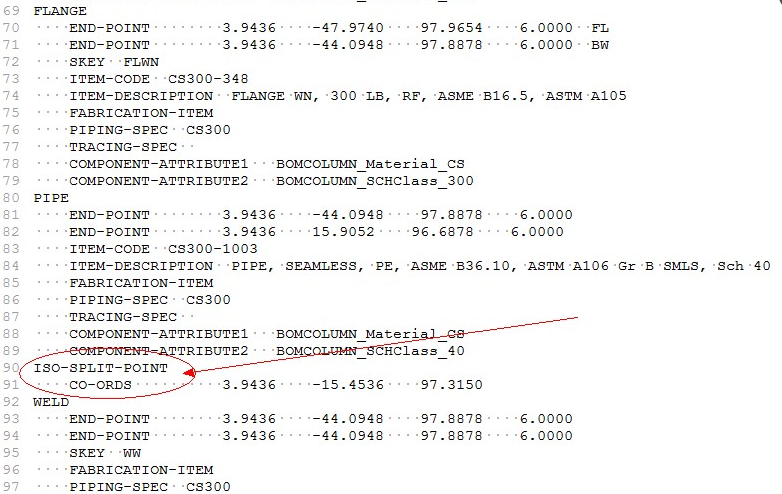

Figure 2 Split point in PCF
手工添加分圖點，強制分圖是一種處理方式，程序簡單。如何做到程序自動分圖？還需要進一步考慮。
如果你有好的建議或想法，歡迎討論交流。 eryar@163.com
