Model Data Exchange Change Log
eryar@163.com
關鍵字：AVEVA Plant、PDMS、ModelDataExchange、IGES、STEP、STL、OpenCascade
1. 導出元素不限制為設備（Equipment），可以是任意選中的元素，如SITE、ZONE等等。
2. 可以導出除了管嘴外所有設備模型，包括負實體（Negative Primitives）；
3. 可以導出的三維數據文件格式有：IGES、STEP、STL、3DS；
效果圖如下所示：

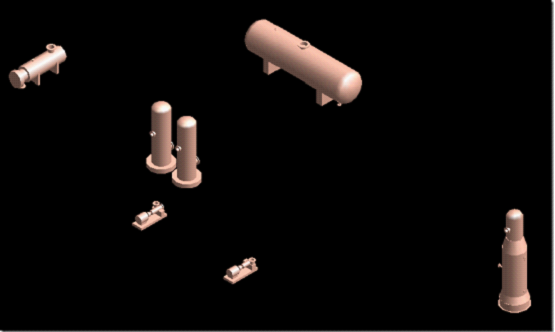

Figure 1. Equipment models in PDMS

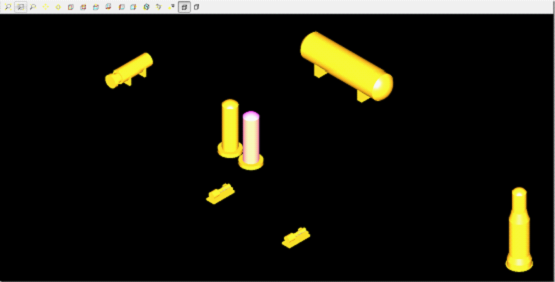

Figure 2. Equipment models in OpenCascade

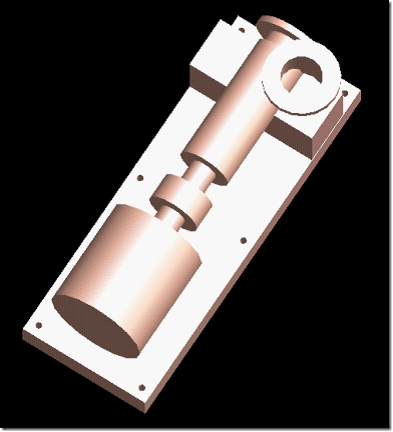

Figure 3. Negative primitives in PDMS

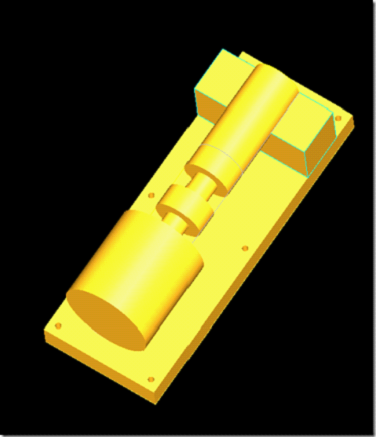

Figure 4. Negative primitives in OpenCascade

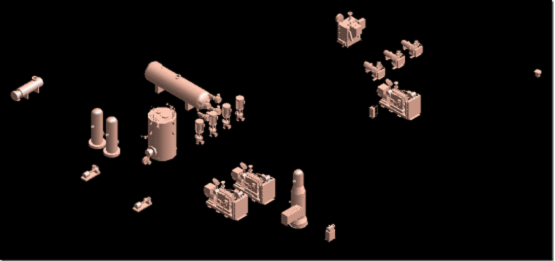

Figure 5. More equipment models in PDMS

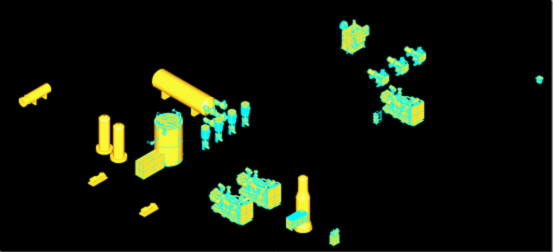

Figure 6. More equipment models in OpenCascade
結論：
1. AVEVA的數據樹使數據的使用方式統一，編程方便；
2. OpenCascade對于大量模型顯示時，速度還不錯；
3. OpenCascade造型算法對于基本實體而言，質量不錯。
4. OpenCascade導出STEP格式速度較慢。
eryar
20130829
