Introduction to IsoAlgo
IsoAlgo是piping Isometric Algorithm的縮寫，即是管道軸測圖生成算法。管道軸測圖是指導管路制作、安裝的技術文件。管道軸測圖有時也叫做單線圖，主要包括三部分內容：圖形、表明所施工的管段由哪些組件組成以及它們在三維空間的位置；工程數據，包括管道設計參數、各種尺寸、標高和管道標志、管道編號、安裝檢驗的主要要求等標注說明；材料清單中開列出組成該單線圖的管段所有組件的型號、規格、數量和使用標準規范。另外，還應包括圖例、指北針和標題框等相關內容。

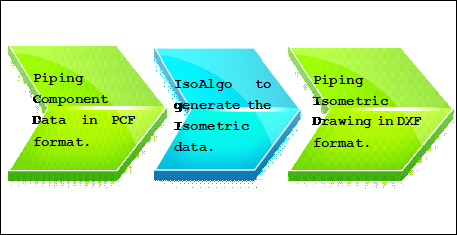

IsoAlgo的處理流程如下圖所示：
Figure 1. The Pipeline of the IsoAlgo
IsoAlgo以管子單線圖普遍使用的數據交換格式PCF為輸入，讀取其中的管子部件數據。通過對管子部件數據的處理，將其做正等軸測投影，并將投影結果即管子單線圖輸出為CAD普遍使用的數據交換格式DXF，便于數據的交換與查看。
搜索了一下，管路CAD設計后出軸測圖的都是使用的Alias的ISOGEN來完成，包括AVEVA、Intergraph、CAESAR等，都是其用戶。打算自己做一個類似功能的程序IsoAlgo，供免費使用。
