Pipe Isometric Drawing Symbol Keys

Posted on 2012-09-23 00:19 eryar 閱讀(2667) 評論(0)  編輯 收藏 引用 所屬分類: 4.AVEVA Solution1.PipeCAD

Pipe Isometric Drawing Symbol Keys

管路軸測圖部件符號

eryar@163.com

一、概述 Introduction

每個部件在軸測圖上都是用符號來表示的。根據國家標準GB/T6567中規定的繪制符號的基本原則摘抄幾條如下:

l 管路系統中常用的圖形符號是按形象化、簡化、清晰和便于計算機繪圖、手工繪圖及縮微復制等要求制訂的;

l 未作規定的管路系統中的圖形符號可根據本標準的原則組合或派生;

l 在應用時,圖形符號的大小可適當地按比例放大或縮??;

Key的中文字面意思是鍵。但是聯系上下文,此處的Key與哈希表(Hash Table)中的Key之意相通,理解為關鍵字更貼切。因此,Symbol Key只是個代號,可以通過它找到相應的符號。

AVEVAIsodraft模塊中提供了一系列的大量的默認部件符號以供使用。部件符號是通過Catalogue數據庫中的DTEXTSKEY屬性使部件與符號關聯上。

AVEVA PDMS DraftIsodraft Symbol Administration模塊中,可以創建自定義的部件符號。其中有些選項也是與國家標準相吻合的。

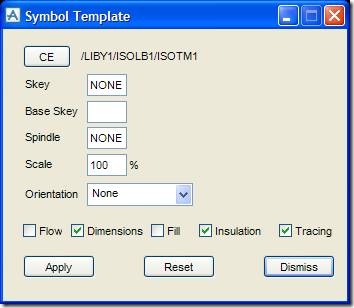

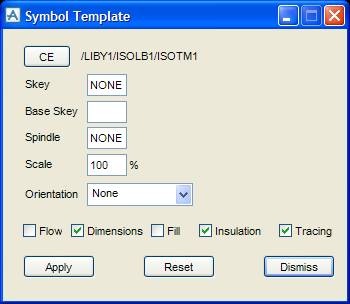

Symbol Template

1 自定義符號

其中 :

l Spindle體現了組合的原則,AVEVA提供的Spindle有幾種,如下圖所示;

l Scale體現了可對圖形符號進行縮放的原則;

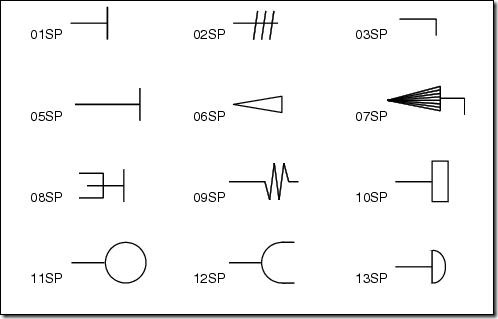

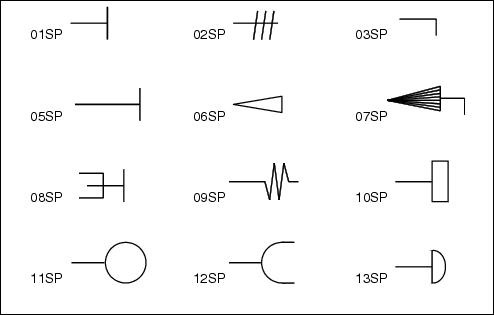

The Standard Spindle Shapes and their SKEYs

2 The Standard Spindle Shapes and their SKEYs

二、部件的符號 Symbols of the Piping Components

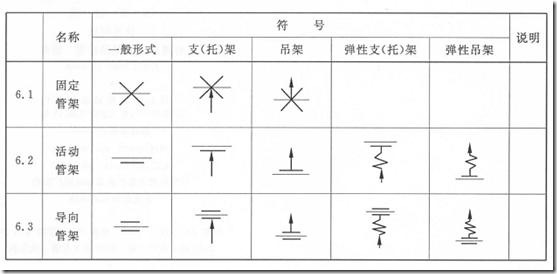

可以將按管路水平時繪制的部件符號作為模板(Template),經過軸測投影及坐標軸變換后,可以得到任何位置的符號表示。摘抄部分管件的符號如下圖所示:

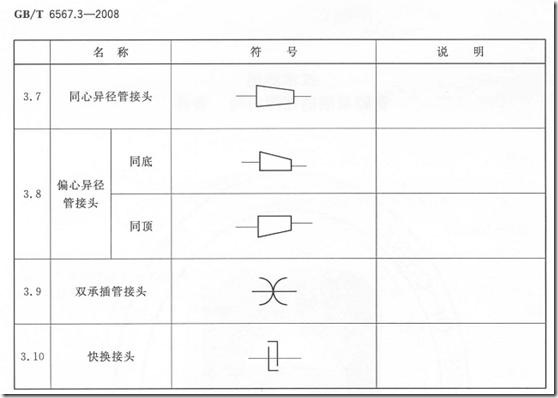

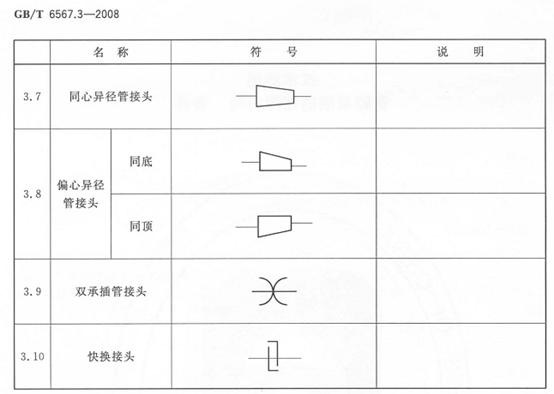

clip_image006

3 Standard Symbols of some Piping Components

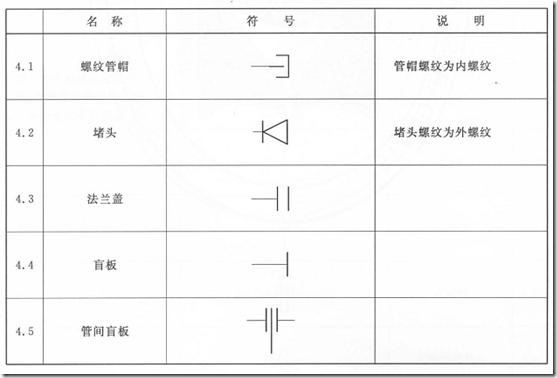

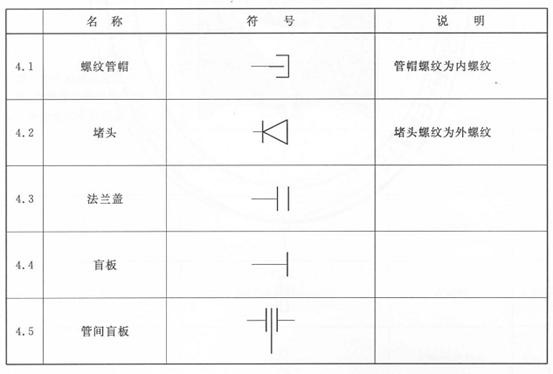

clip_image008

4 Standard Symbols of some Piping Components

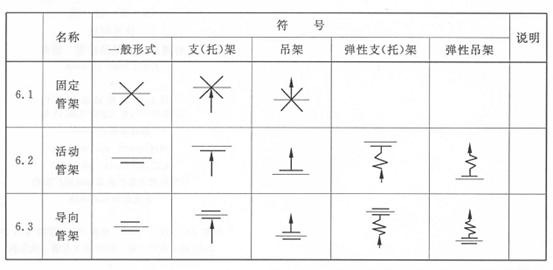

clip_image010

5 Standard Symbols of some Piping Components

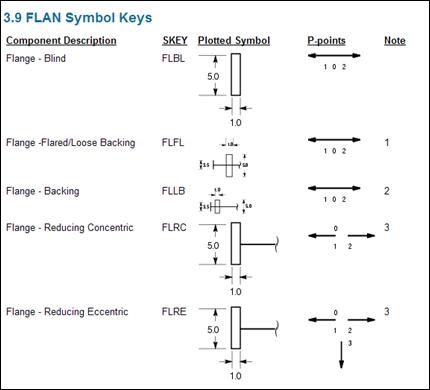

AVEVAIsodraft中提供的部件符號摘抄部分如下圖6所示。其中,也有對部件定義時連接點編號的要求。通過對連接點的約定,可以使對符號的采用統一的方式處理。這樣便于程序的擴展。這樣的設計滿足軟件設計一個重要原則:開放—封閉原則(The Open-Closed Principle,簡稱OCP)。即是說軟件實體(類、模塊、函數等)應該可以擴展,但是不可修改。這個原則有兩個特征:對于擴展是開放的(Open for extension);對于更改是封閉的(Closed for modification)。

我們在做任何系統時,需求不可能一開始就確定下來并不變化,這是不現實的。既然需求是一定會變化的,那么怎么來設計我們的程序,使其來坦然面對需求的改變。設計的軟件相對容易修改,不至于說,新需求一來,就要把整個程序推倒重來。怎么樣的設計才能面對需求的改變卻可以保持相對穩定,從而使得系統可以在第一個版本后不斷推出新的版本呢?開放—封閉給出了答案。

開放—封閉原則是面向對象設計的核心所在。遵循這個原則可以帶來面向對象技術所聲稱的巨大好處:可維護、可擴展、可復用、靈活性好。開發人員應該僅對程序中呈現出頻繁變化的那些部分做出抽象,然而,對于應用程序中的每個部分都刻意地進行抽象同樣不是一個好主意。拒絕不成熟的抽象和抽象本身一樣重要。

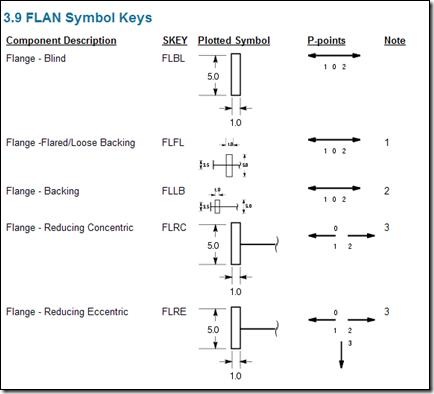

clip_image012

6 Standard Symbols of some Piping Components In Isodraft

三、數據結構 Data Structure

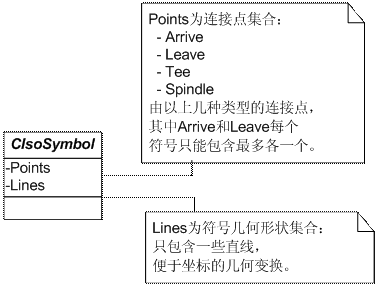

總結符號的特點得出,符號包含兩部分:連接點集合和幾何形狀集合。如下圖7所示:

Data Structure

7 The Data Structure of the Symol

四、自定義部件符號的實現 User-Defined Symbols

AVEVA中的部件符號自定義的實現通過下面的窗口來完成,如圖8所示:

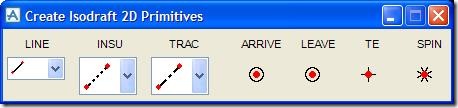

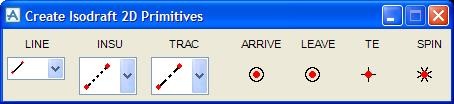

Create Isodraft 2D Primitives

8 Create Isodraft 2D Primitives

通過畫線、定義ARRIVELEAVE等連接點來完成符號的定義。定義完成后生成的樹形結構如圖9所示:

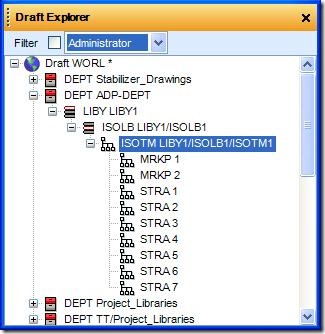

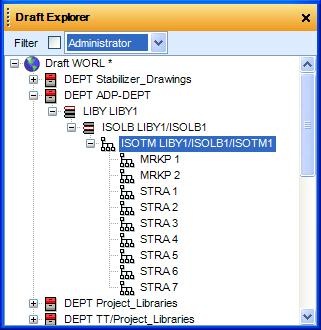

Draft Explorer

9 The members of the Isodraft Symbol Template Explorer

五、結論 Conclusion

通過對部件符號特點的總結和抽象,得出了便于程序統一處理的數據結構,為程序的易擴展、靈活性提供基礎。經過設計之后,應該滿足開放—封閉原則。

eryar

Pudongxin Shanghai China

2012-09-23
