管路軸測圖之等比例投影效果
Pipe Isometric Drawing Develop --- Only Project
eryar@163.com

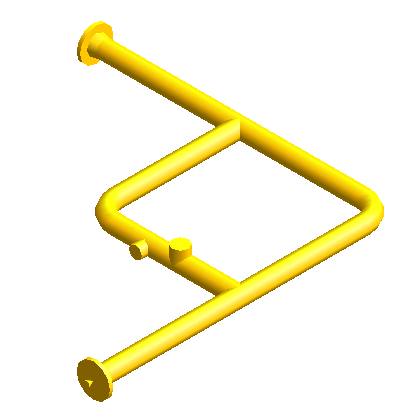

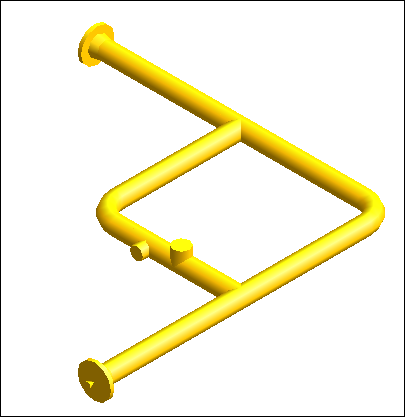

通過等比例投影顯示管路軸測圖，進一步對投影計算的數學函數進行驗證。如下圖所示為管路模型：

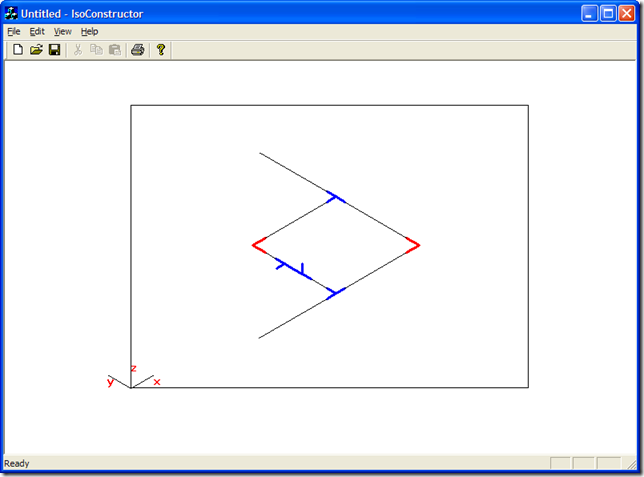

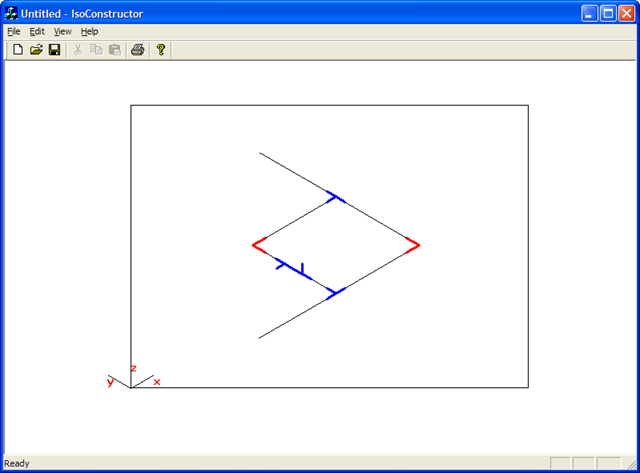

下圖所示為只經過軸測圖投影的管路單線圖：
暫時只對彎頭和三通進行顯示，法蘭還未顯示。
結論：
顯示效果還不錯，為下一步無比例繪圖做準備。
