Pipe Isometric Drawing
管子軸測圖程序開發
下定決心，要做一個自己的出管子軸測圖的程序。在網上查了一下，現在管子軸測圖用得最廣泛的幾乎工業標準的出圖程序是Alias 的ISOGEN，現在由Intergraph收購。ISOGEN是Intergraph的SmartPlant Isometrics和SmartPlant Spoolgen程序的核心技術。具體可參考：http://www.alias.ltd.uk/ISOGEN_main.asp。
很多工廠三維設計軟件若要出管子軸測圖，基本都會使用ISOGEN，像AVEVA的PDMS(AVEVA Plant/Marine)，Intergraph的SmartPlant Isometrics管子應力分析CAESAR中，等等，基本都是使用ISOGEN來出管子軸測圖的。
東欣的SPD也推出管子軸測圖功能。
通過對出圖的分析，知要把管子的三維模型出成軸測圖，就需要把三維模型與二維符號關聯，并把相應的符號畫在二維的圖紙上。主要技術點為把三維坐標轉換到二維軸測圖坐標、標準部件符號的替換、尺寸的標注，等等。
具體實現：
先定義各模型類和符號類。

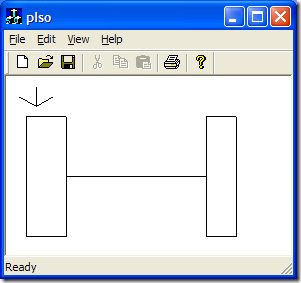

上圖所示為一個軸測圖坐標軸和兩個法蘭，僅用來對模型數據和矢量運算測試。
