這篇文章描述的一個圖形元素模板終于通過了冒煙測試。下面將展示模板的XML代碼、調用模板的代碼以及截圖。
下面的XML描述了一個黑變藍底的長方形里面居中一個文字。
1 <?xml version="1.0" encoding="utf-8" ?>
2 <irconfig xmlns="http://tempuri.org/irconfig.xsd">
3 <resources>
4 <brush name="blue_brush" kind="solid">
5 <main_color r="128" g="255" b="255" a="255" />
6 </brush>
7 <brush name="black_brush" kind="solid">
8 <main_color r="0" g="0" b="0" a="255"/>
9 </brush>
10 <pen name="border_pen" brush="black_brush" endcap="round" join="round" weight="5"/>
11 <font name="text_font" face="微軟雅黑" size="96"/>
12 </resources>
13 <templates>
14 <template name="display">
15 <properties>
16 <property name="x" type="int" default="0"/>
17 <property name="y" type="int" default="0"/>
18 <property name="w" type="int" default="100"/>
19 <property name="h" type="int" default="100"/>
20 <property name="content" type="str" default=""/>
21 </properties>
22 <content>
23 <rectangle x="$x" y="$y" width="$w" height="$h" pen="border_pen" brush="blue_brush">
24 <text
25 font="text_font"
26 brush="black_brush"
27 x="($w-this.width)/2"
28 y="($h-this.height)/2"
29 text="$content"
30 />
31 </rectangle>
32 </content>
33 </template>
34 </templates>
35 </irconfig>
36
于是我們可以把模板“display”創(chuàng)建之后，設置x、y、w、h、content，然后顯示在一個窗口上：
1 class ConfigForm : public VL_WinForm
2 {
3 protected:
4 IVL_IrFactory::Ptr FFactory;
5 IVL_IrCanvas::Ptr FCanvas;
6 VL_IrConfigLoader::Ptr FLoader;
7 VL_IrConfig::Ptr FConfig;
8 VL_IrTemplateInstance::Ptr FInstance;
9 public:
10 ConfigForm():VL_WinForm(true)
11 {
12 SetBorder(vwfbSingle);
13 SetMinimizeBox(false);
14 SetMaximizeBox(false);
15 SetClientWidth(800);
16 SetClientHeight(600);
17 SetText(L"Vczh Interaction Renderer Template Test");
18
19 FFactory=CreateInteractionFactory(L"GDI");
20 FCanvas=FFactory->CreateCanvas(this);
21 FLoader=new VL_IrConfigLoader(FFactory);
22 FConfig=FLoader->Load(VFileName(GetApplication()->GetAppName()).MakeAbsolute(L"..\\Renderer\\IrConfig_Test.xml").GetStrW());
23
24
25 VL_IrBrushRec WhiteBrushRec;
26 WhiteBrushRec.BrushKind=VL_IrBrushRec::bkSolid;
27 WhiteBrushRec.MainColor=VL_IrColor(255,255,255);
28 IVL_IrBrush::Ptr WhiteBrush=FFactory->CreateBrush(WhiteBrushRec);
29
30 IVL_IrRectangle::Ptr Root=FFactory->CreateRectangle();
31 Root->Properties()->SetBrush(WhiteBrush);
32 Root->Update(VL_IrPoint(0,0),VL_IrPoint(800,600));
33 FCanvas->SetRootElement(Root);
34
35 FInstance=FConfig->FindTemplate(L"display")->CreateInstance();
36 for(VInt i=0;i<FInstance->GetRootElements().GetCount();i++)
37 {
38 Root->Container()->AddChild(FInstance->GetRootElements()[i]);
39 }
40
41 FInstance->GetInts()[L"x"]=100;
42 FInstance->GetInts()[L"y"]=100;
43 FInstance->GetInts()[L"w"]=600;
44 FInstance->GetInts()[L"h"]=400;
45 FInstance->GetStrs()[L"content"]=L"Template";
46 FInstance->Update();
47
48 FCanvas->Render();
49 }
50 };

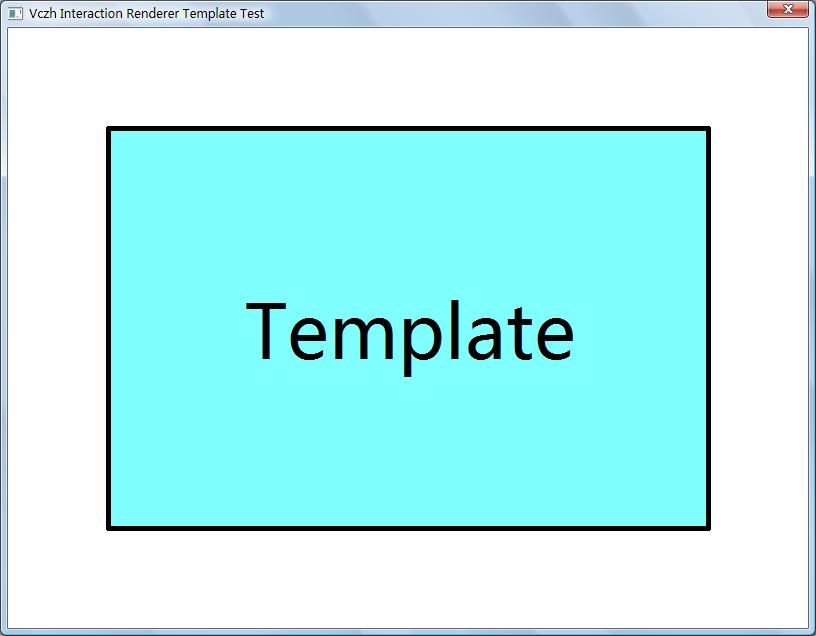

于是打開這個窗口，就變成了這樣：
以后可以方便地為各種控件設計皮膚了。接下來是模板的測試，然后開始設計控件的架構。
