『啊，蔥爆羊肉真是香啊。』一邊回憶著這個令人感動的美食，一邊心不在焉地寫了個程序。這個小程序實現了一個很簡單的功能，將一棵樹轉換成bmp圖片并自動排版。
思路非常簡單。我們將樹節點分為葉子節點和非葉子節點。一個葉子節點可以簡單的處理為一個加了矩形邊框的字符串，一個非葉子節點可以處理為一個加了矩形邊框的字符串下面連接一堆樹。先看看結果吧。下面有兩幅圖片，表示的都是使用
這篇文章的程序產生的兩棵語法樹。如果由于圖片太大而看不清楚，就另存為到硬盤上慢慢觀賞吧。
這個算法并沒有通過什么計算來得到一個緊湊的圖片。

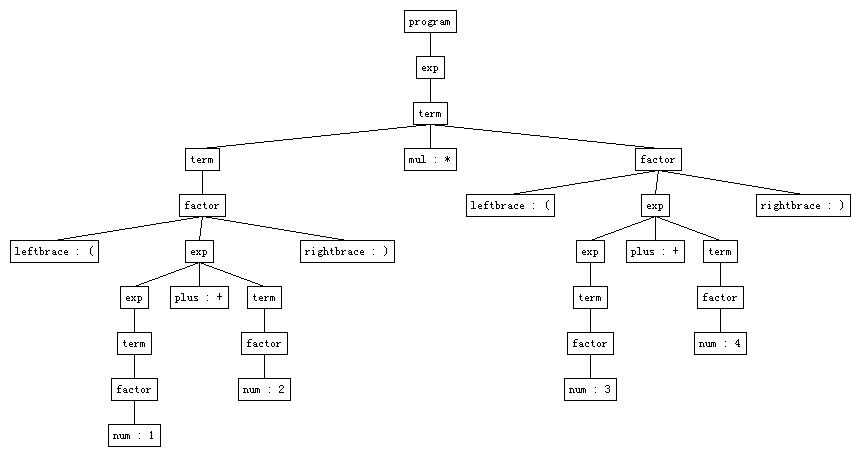

1：(1+2)*(3+4)

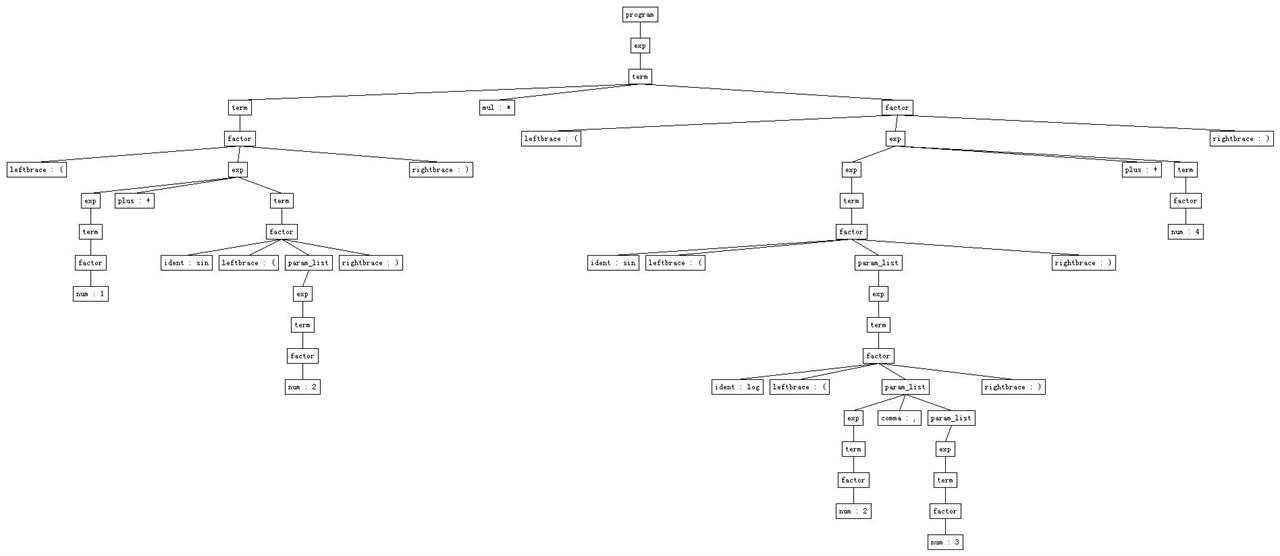

2：(1+sin(2))*(sin(log(2,3))+4)
上圖可以將元素分為樹、文字以及線條。構造這種圖的要領是每一個節點的坐標信息都使用父節點的坐標空間。這樣的話不僅可以很快計算出圖片所需要的尺寸，而且還可以很方便的繪制。繪制的時候遞歸一下，每加深一層就修改一下坐標空間。
下面給出代碼。首先是頭文件。其中類“GrammarSimulatorNode”是語法樹的數據結構，包含了字符串和子節點。
1 #ifndef COMPRE_PAINTER
2 #define COMPRE_PAINTER
3
4 #include "GrammarAlgorithms.h"
5 #include "..\..\..\Library\Windows\VL_WinGDI.h"
6
7 using namespace vl::windows;
8
9 namespace compiler
10 {
11
12 /*********************************************************************************************************
13 GrammarSimulateNodePainter
14 *********************************************************************************************************/
15
16 class GrammarSimulateNodePainter : public VL_Base
17 {
18 public:
19 class Line
20 {
21 public:
22 typedef VL_List<Line , true> List;
23
24 VInt StartX;
25 VInt StartY;
26 VInt EndX;
27 VInt EndY;
28 };
29
30 class Rect
31 {
32 public:
33 typedef VL_List<Rect , false> List;
34
35 VInt Left;
36 VInt Top;
37 VInt Width;
38 VInt Height;
39 VInt TextOffsetX;
40 VInt TextOffsetY;
41 VUnicodeString Text;
42 };
43
44 class Graph
45 {
46 public:
47 typedef VL_AutoPtr<Graph> Ptr;
48 typedef VL_List<Ptr , false , Graph*> List;
49
50 VInt OffsetX;
51 VInt OffsetY;
52 VInt Width;
53 VInt Height;
54 VInt LineReceiverX;
55 Line::List Lines;
56 Rect::List Rects;
57 Graph::List Children;
58 };
59 public:
60 VL_WinBitmap::Ptr Bitmap;
61 VL_WinDC* BitmapDC;
62
63 GrammarSimulateNodePainter();
64
65 void InitBitmap();
66 Graph::Ptr Build(GrammarSimulatorNode::Ptr Node);
67 void ResizeBitmap(VInt Width , VInt Height);
68 void ResizeBitmap(Graph::Ptr g);
69 void Paint(Graph::Ptr g , VInt OffsetX , VInt OffsetY);
70 void Paint(GrammarSimulatorNode::Ptr Node);
71 };
72 }
73
74 #endif
然后是實現：
1 #include "Painter.h"
2
3 namespace compiler
4 {
5
6 /*********************************************************************************************************
7 GrammarSimulateNodePainter
8 *********************************************************************************************************/
9
10 const VInt GraphTextPadding=5;
11 const VInt GraphPadding=10;
12 const VInt GraphLevelPadding=24;
13
14 GrammarSimulateNodePainter::GrammarSimulateNodePainter()
15 {
16 Bitmap=new VL_WinBitmap(32,32,VL_WinBitmap::vbb32Bits,true);
17 InitBitmap();
18 }
19
20 void GrammarSimulateNodePainter::InitBitmap()
21 {
22 BitmapDC=Bitmap->GetWinDC();
23 BitmapDC->SetBackTransparent(true);
24 BitmapDC->FillRect(0,0,Bitmap->GetWidth(),Bitmap->GetHeight());
25 }
26
27 GrammarSimulateNodePainter::Graph::Ptr GrammarSimulateNodePainter::Build(GrammarSimulatorNode::Ptr Node)
28 {
29 VUnicodeString Text;
30 if(Node->SubExpressions.GetCount())
31 {
32 Text=Node->TerminatorName;
33 }
34 else
35 {
36 Text=Node->TerminatorName+L" : "+Node->Value;
37 }
38
39 SIZE TextSize=BitmapDC->MeasureString(Text);
40 Graph::Ptr g=new Graph;
41
42 VInt TotalWidth=0;
43 VInt TotalHeight=0;
44 for(VInt i=0;i<Node->SubExpressions.GetCount();i++)
45 {
46 Graph::Ptr sg=Build(Node->SubExpressions[i]);
47 sg->OffsetX=TotalWidth;
48 TotalWidth+=sg->Width;
49 if(i!=Node->SubExpressions.GetCount()-1)
50 {
51 TotalWidth+=GraphPadding;
52 }
53 if(sg->Height>TotalHeight)
54 {
55 TotalHeight=sg->Height;
56 }
57 g->Children.Add(sg);
58 }
59
60 Rect r;
61 r.Left=0;
62 r.Top=0;
63 r.Width=TextSize.cx+GraphTextPadding*2;
64 r.Height=TextSize.cy+GraphTextPadding*2;
65 r.TextOffsetX=GraphTextPadding;
66 r.TextOffsetY=GraphTextPadding;
67 r.Text=Text;
68
69 g->OffsetX=0;
70 g->OffsetY=0;
71 g->Width=r.Width;
72 g->Height=r.Height;
73
74 if(g->Width<TotalWidth)
75 {
76 r.Left=(TotalWidth-g->Width)/2;
77 g->Width=TotalWidth;
78 }
79 g->LineReceiverX=r.Left+r.Width/2;
80 g->Rects.Add(r);
81
82 if(g->Children.GetCount())
83 {
84 for(VInt i=0;i<g->Children.GetCount();i++)
85 {
86 Graph::Ptr sg=g->Children[i];
87
88 Line l;
89 l.StartX=g->LineReceiverX;
90 l.StartY=r.Height;
91 l.EndX=sg->LineReceiverX+sg->OffsetX;
92 l.EndY=l.StartY+GraphLevelPadding;
93 sg->OffsetY=l.EndY;
94 g->Lines.Add(l);
95 }
96 g->Height+=GraphLevelPadding+TotalHeight;
97 }
98
99 return g;
100 }
101
102 void GrammarSimulateNodePainter::ResizeBitmap(VInt Width , VInt Height)
103 {
104 VL_WinBitmap::Ptr NewBitmap=new VL_WinBitmap(Width,Height,VL_WinBitmap::vbb32Bits,true);
105 NewBitmap->GetWinDC()->SetFont(BitmapDC->GetFont());
106 NewBitmap->GetWinDC()->SetBrush(BitmapDC->GetBrush());
107 NewBitmap->GetWinDC()->SetPen(BitmapDC->GetPen());
108 Bitmap=NewBitmap;
109 InitBitmap();
110 }
111
112 void GrammarSimulateNodePainter::ResizeBitmap(Graph::Ptr g)
113 {
114 ResizeBitmap(g->Width+2*GraphPadding,g->Height+2*GraphPadding);
115 }
116
117 void GrammarSimulateNodePainter::Paint(Graph::Ptr g , VInt OffsetX , VInt OffsetY)
118 {
119 OffsetX+=g->OffsetX;
120 OffsetY+=g->OffsetY;
121 for(VInt i=0;i<g->Lines.GetCount();i++)
122 {
123 Line l=g->Lines[i];
124 BitmapDC->MoveTo(l.StartX+OffsetX,l.StartY+OffsetY);
125 BitmapDC->LineTo(l.EndX+OffsetX,l.EndY+OffsetY);
126 }
127 for(VInt i=0;i<g->Rects.GetCount();i++)
128 {
129 Rect r=g->Rects[i];
130 BitmapDC->Rectangle(
131 r.Left+OffsetX,
132 r.Top+OffsetY,
133 r.Left+r.Width+OffsetX,
134 r.Top+r.Height+OffsetY);
135 BitmapDC->DrawString(
136 r.Left+r.TextOffsetX+OffsetX,
137 r.Top+r.TextOffsetY+OffsetY,
138 r.Text);
139 }
140 for(VInt i=0;i<g->Children.GetCount();i++)
141 {
142 Paint(g->Children[i],OffsetX,OffsetY);
143 }
144 }
145
146 void GrammarSimulateNodePainter::Paint(GrammarSimulatorNode::Ptr Node)
147 {
148 Graph::Ptr g=Build(Node);
149 ResizeBitmap(g);
150 Paint(g,GraphPadding,GraphPadding);
151 }
152 }
