3DS Max坐標系與D3D左手系的簡單轉換方法

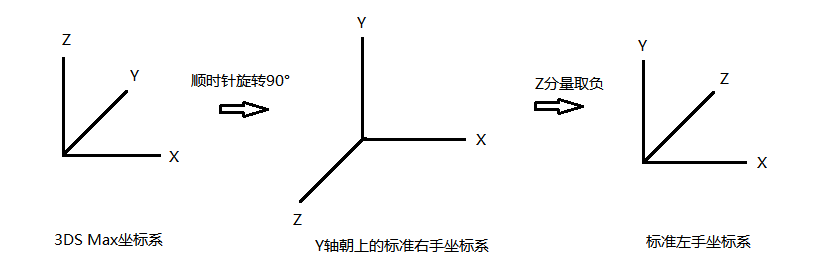

前幾天遇到一個將3DSMax的攝像機路徑導出供游戲過場動畫使用的需求。由于游戲中使用的是D3D左手系，所以需要考慮怎么從3DSMax使用的Z軸朝上的右手系轉換到D3D使用的Y軸朝上的左手系，如下圖所示：

攝像機路徑關鍵幀中包含了Position和Rotation，對Position我采用簡單將y-z對調的方法。Rotation用四元數表示，需要先沿X軸將Y軸旋轉至Z軸位置，變成標準的右手坐標系，再從標準右手系變成左手系（將z取負）。Max插件變換代碼如下：

1

c->GetValue(t , &pmat , ivalid , CTRL_RELATIVE);
2

rot.Set(pmat);
3

rot = rot * QFromAngAxis(PI * 0.5f , Point3(1.0f , 0.0f , 0.0f));
4

rot.z = -rot.z;

posted on 2013-06-08 22:31 Heath 閱讀(5078) 評論(1) 編輯收藏引用所屬分類: Game Development

四元數取個共軛就可以了回復更多評論
