Posted on 2010-07-27 22:04 besterChen 閱讀(3521) 評論(12) 編輯 收藏 引用 所屬分類: 項目工程
大概說下思路，方便以后回憶~

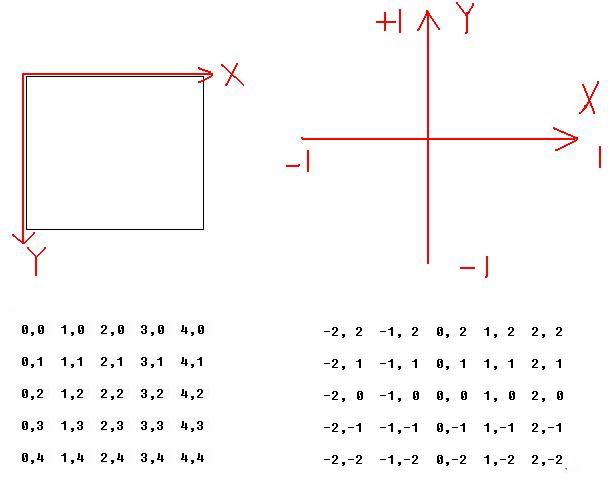

在窗口客戶區 繪制一個圓，圓心為邏輯坐標。這樣，它窗體設備坐標的轉換關系如下：
1. 從設備坐標系(x,y)到邏輯坐標系(x',y')
x' = x - width()/2
y' = y + height()/2
2. 從邏輯坐標系(x',y')到設備坐標系(x,y)
x = x' + width()/2
y = height()/2 - y'
轉換成代碼表示如下：
1 ;//######################################################################
2;// 功 能: 從邏輯坐標系到設備坐標系
3;// 函數名: ConvlogicPos2DevicePos
4;// 參數
5;// ptLogicPos: 邏輯坐標
6;// pptDevicePos: 輸出參數 轉換后的設備坐標
7;//######################################################################
8ConvlogicPos2DevicePos proc ptLogicPos:POINT, pptDevicePos:ptr POINT
9 assume esi:ptr POINT
10 mov esi,pptDevicePos
11 mov eax, ptLogicPos.x
12 add eax, g_ptCoor.x
13 mov [esi].x, eax
14
15 mov eax, g_ptCoor.y
16 sub eax, ptLogicPos.y
17 mov [esi].y, eax
18 assume esi:nothing
19
20 ret
21ConvlogicPos2DevicePos endp
22
23;//######################################################################
24;// 功 能: 從設備坐標系到邏輯坐標系
25;// 函數名: ConvDevicePos2logicPos
26;// 參數
27;// ptDevicePos: 設備坐標
28;// pptLogicPos: 輸出參數 轉換后的邏輯坐標
29;//######################################################################
30ConvDevicePos2logicPos proc ptDevicePos:POINT, pptLogicPos:ptr POINT
31 assume esi:ptr POINT
32 mov esi, pptLogicPos
33
34 mov eax, ptDevicePos.x
35 sub eax, g_ptCoor.x
36 mov [esi].x, eax
37
38 mov eax, ptDevicePos.y
39 add eax, g_ptCoor.y
40 mov [esi].y, eax
41 assume esi:nothing
42
43 ret
44ConvDevicePos2logicPos endp
關于 鐘表指針的繪制就比較簡單了，用三角函數，根據分鐘數，秒數，小時數，可以計算出相應的角度，再乘以半徑就可以得到指定圓的交點坐標了，代碼如下:
1;//#############################################################
2;// 設置指針長度
3;//#############################################################
4SetPointLong proc hDC:HDC, dwPointType:DWORD, pptCoor:ptr POINT
5 LOCAL @dwSize:DWORD
6 assume esi:ptr POINT
7 mov esi,pptCoor
8
9 .if dwPointType == IDT_POINTTYPE_SECOND
10 mov @dwSize, 25
11
12 .elseif dwPointType == IDT_POINTTYPE_MIN
13 mov @dwSize, 35
14
15 .elseif dwPointType == IDT_POINTTYPE_HOUR
16 mov @dwSize, 45
17
18 .endif
19
20 mov eax, g_ptCoor.y
21 SUB EAX, @dwSize
22 mov [esi].y, eax
23
24 mov eax, g_ptCoor.x
25 SUB EAX, @dwSize
26 mov [esi].x, eax
27
28 assume esi:nothing
29
30 ret
31SetPointLong endp
32
33;//######################################################################
34;// 功 能:繪制鐘表指針
35;// 函數名: DrawColckPoint
36;// 參數
37;// hWnd: 窗口句柄
38;// nColor: 秒針的顏色
39;//######################################################################
40DrawColckPoint proc hDC:HDC, dwPointType:DWORD, nColor:DWORD
41 LOCAL @sysTime:SYSTEMTIME
42 LOCAL @ptCoor:POINT
43 LOCAL @hPen:HPEN
44 LOCAL @halfNum:WORD
45 LOCAL @nX:DWORD
46 LOCAL @nY:DWORD
47 LOCAL @dwRadian:DWORD
48 LOCAL @dwTmpTime:WORD
49 LOCAL @dwSecSize:WORD
50
51 assume esi:ptr SYSTEMTIME
52 lea esi,@sysTime
53 invoke RtlZeroMemory, esi, sizeof @sysTime
54 invoke GetLocalTime, esi
55 mov @halfNum, 180
56
57 xor edx, edx
58 xor eax, eax
59 mov @hPen, eax
60
61 .if dwPointType == IDT_POINTTYPE_SECOND
62 invoke CreatePen,PS_SOLID, 1, nColor
63 MOV @hPen, eax
64 mov ax, [esi].wSecond;
65 mov @dwTmpTime, ax
66 mov @dwSecSize, 6
67
68 .elseif dwPointType == IDT_POINTTYPE_MIN
69 invoke CreatePen,PS_SOLID, 2, nColor
70 MOV @hPen, eax
71 mov ax, [esi].wMinute;
72 mov @dwTmpTime, ax
73 mov @dwSecSize, 6
74
75 .elseif dwPointType == IDT_POINTTYPE_HOUR
76 invoke CreatePen,PS_SOLID, 3, nColor
77 MOV @hPen, eax
78 mov ax, [esi].wHour;
79 mov @dwTmpTime, ax
80 mov @dwSecSize, 30
81 .endif
82
83 invoke SelectObject,hDC, @hPen
84
85 .if dwPointType == IDT_POINTTYPE_HOUR
86 add @dwTmpTime, 9
87 .if @dwTmpTime > 12
88 sub @dwTmpTime, 12
89 .endif
90
91 mov ax, 12
92 sub ax, @dwTmpTime
93 .if ax == 0
94 mov @dwTmpTime, 12
95 .else
96 mov @dwTmpTime, ax
97 .endif
98 .else
99 add @dwTmpTime, 45
100 .if @dwTmpTime > 60
101 sub @dwTmpTime, 60
102 .endif
103
104 mov ax, 60
105 sub ax, @dwTmpTime
106 .if ax == 0
107 mov @dwTmpTime, 60
108 .else
109 mov @dwTmpTime, ax
110 .endif
111 .endif
112
113 mov ax, @dwTmpTime
114 mul @dwSecSize
115 mov @dwSecSize, ax;// 相應秒數D
116
117 FLDPI
118 FIDIV @halfNum ;// 得到 1°角的弧度值
119 FIMUL @dwSecSize ;// 得到應秒數角的弧度值
120 FSTP @dwRadian ;
121 FLD @dwRadian
122
123 FCOS ;// 得到單位圓的X
124 FSTP @nX
125 FLD @dwRadian;// 再保存一次
126 FSIN ;// 得到單位圓的Y
127 FSTP @nY
128
129 invoke SetPointLong, hDC, dwPointType, addr @ptCoor
130
131 FLD @nY
132 FIMUL @ptCoor.y
133 FISTP @ptCoor.y
134
135 FLD @nX
136 FIMUL @ptCoor.x
137 FISTP @ptCoor.x
138
139 push NULL ;// 不要返回值
140 push g_ptCoor.y ;// Y坐標
141 push g_ptCoor.x ;// X坐標
142 push hDC
143 call MoveToEx ;// 移動到指定位置
144
145 invoke ConvlogicPos2DevicePos, @ptCoor, addr @ptCoor
146
147 push @ptCoor.y
148 push @ptCoor.x ;// X坐標
149 push hDC
150 call LineTo
151 invoke DeleteObject, @hPen;
152 assume esi:nothing
153
154 ret
155DrawColckPoint endp
最后就是繪制方面，為了防止閃爍，用了雙緩存，建了個內存DC，代碼如下：
1OnPaintSub proc hWnd:HWND
2 LOCAL @ps:PAINTSTRUCT
3 LOCAL @hDlgDC:HDC
4 LOCAL @hMemDC:HDC
5 LOCAL @hBmp:HBITMAP
6 LOCAL @hBrush:HBRUSH
7 LOCAL @tmpBuf:DWORD
8
9 ;// 得到窗口DC
10 invoke BeginPaint, hWnd, addr @ps
11 mov @hDlgDC, eax
12
13 mov eax, g_Rect.right
14 sub eax, g_Rect.left
15 mov @tmpBuf, eax
16
17 mov eax, g_Rect.bottom
18 sub eax, g_Rect.top
19 invoke CreateCompatibleBitmap, @hDlgDC, @tmpBuf,eax
20 mov @hBmp, eax
21
22 invoke CreateCompatibleDC, @hDlgDC
23 mov @hMemDC, eax
24
25 invoke CreateSolidBrush, 242448h
26 mov @hBrush, eax
27
28 invoke SelectObject,@hMemDC, @hBmp
29 invoke SelectObject,@hMemDC, @hBrush
30
31 invoke FillRect, @hMemDC,addr g_Rect, @hBrush;
32
33 invoke DrawClockBK, @hMemDC ;// 繪制鐘表背景
34 invoke ShowTimeText, @hMemDC, IDT_COLOR_TEXT ;// 繪制文本時間字符
35 invoke DrawColckPoint, @hMemDC, IDT_POINTTYPE_HOUR, 0
36 invoke DrawColckPoint, @hMemDC, IDT_POINTTYPE_MIN, 0
37 invoke DrawColckPoint, @hMemDC, IDT_POINTTYPE_SECOND, 00000FFh
38
39 mov eax, g_Rect.bottom
40 sub eax, g_Rect.top
41 invoke BitBlt, @hDlgDC, 0, 0, @tmpBuf, eax, @hMemDC, 0, 0, SRCCOPY
42
43 invoke DeleteDC, @hMemDC;
44 invoke DeleteObject, @hBrush;
45 invoke DeleteObject, @hBmp;
46 invoke EndPaint, hWnd, addr @ps;
47
48 ret
49OnPaintSub endp
最后貼下效果圖：  恩，就這么多了，下面給出完整代碼。
