圖形管道概述
我們將討論渲染一幅帶有基本光照的單個圖像的大體過程，這里不考慮動畫和全局光照，如陰影和輻射度。
此外，注意這里只從概念上講解通過圖形管道的數據流，其順序并不是固定的。實踐中，我們也許會為了性能的優化而并行或亂序執行一些任務。比如，考慮到不同的渲染API，我們可能首先變換和照明所有頂點，然后才進一步的處理（進行裁剪和剔除），或者會并行處理二者，也可能在背面剔除之后再進行光照會得到更高效率。
還有一個我們將不詳細討論的要點，即工作負擔如何在CPU與渲染硬件間分配。正確地組織渲染任務，以求得最大的并行效果對高效渲染是至關重要的。
考慮上述簡化，就得到了圖形管道中數據流的概況，如下所示：
（1）建立場景：開始渲染之前，需要預先設定對整個場景有效的一些選項。比如，要建立攝像機位置，或者更具體些，要選擇進行渲染的出發點---視點，渲染的輸出---視圖。還需要設定光照與霧化選項，同時準備z緩沖。
（2）可見性檢測：選好了攝像機，就必須檢測場景中哪些物體是可見的。可見性檢測對實時渲染極為重要，因為我們不愿意浪費時間去渲染那些根本看不到的東西。
（3）設置物體級的渲染狀態：一旦發現某物體潛在可見，就到了把它實際繪制出來的時候。每個物體的渲染設置可能是不同的，在渲染該物體的任何片元之前，首先要設置上述選項，最常見的此類選項是紋理映射。
（4）幾何體的生成與提交：接著實際向API提交幾何體，通常提交的數據是種種形式的三角形，或是獨立的三角形，或是索引三角網格與三角帶。此階段，我們可能會應用LOD，或者漸進式生成幾何體。
（5）變換與光照：一旦渲染API得到了三角形數據，由模型空間向攝像機空間的頂點坐標轉換與頂點光照計算即開始。
（6）背面剔除與裁剪：然后，那些背對攝像機的三角形被去除（"背面剔除"）；三角形在視椎外的部分也被去除，稱作裁剪---這可能導致產生多于三個邊的多邊形。
（7）投影到屏幕空間：在3D裁剪空間中經裁剪產生的多邊形，被投影到輸出窗口的2D屏幕空間里。
（8）光柵化：當把裁剪后的多邊形轉換到屏幕空間后，就到了光柵化階段。光柵化指計算應繪制三角形上的哪些像素的過程，并為接下來的像素著色階段提供合理的插值參數（如光照和紋理映射坐標）。
（9）像素著色：最后，在管道的最后階段計算三角形的色彩，此過程稱作"著色"。接著把這些顏色寫至屏幕，這是可能需要alpha混合與z緩沖。
下面的偽代碼描述了渲染管道，為了達到概觀的目的，大量細節被省去了。同時，由于渲染平臺和API的不同，實踐中會有許多不同的形式。
Listing 15.1: Pseudocode for the graphics pipeline
// First, figure how to view the scene
setupTheCamera();
// Clear the zbuffer
clearZBuffer();
// Setup environmental lighting and fog
setGlobalLightingAndFog();
// Get a list of objects that are potentially visible
potentiallyVisibleObjectList = highLevelVisibilityDetermination(scene);
// Render everything we found to be potentially visible
for (all objects in potentiallyVisibleObjectList)
{
// Perform lower-level VSD using bounding volume test
if (!object.isBoundingVolumeVisible())
continue;
// Fetch or procedurally generate the geometry
triMesh = object.getGeometry()
// Clip and render the faces
for (each triangle in the geometry)
{
// Transform the vertices to clip space, and perform vertex-level lighting
clipSpaceTriangle = transformAndLighting(triangle);
// Is the triangle backfacing?
if (clipSpaceTriangle.isBackFacing()) continue;
// Clip the triangle to the view volume
clippedTriangle = clipToViewVolume(clipSpaceTriangle);
if (clippedTriangle.isEmpty())
continue;
// Project the triangle onto screen space and rasterize
clippedTriangle.projectToScreenSpace();
for (each pixel in the triangle)
{
// Interpolate color, zbuffer value, and texture mapping coords
// Perform zbuffering and alpha test
if (!zbufferTest())
continue;
if (!alphaTest())
continue;
// Shade the pixel.
color = shadePixel();
// Write to the frame buffer and zbuffer
writePixel(color, interpolatedZ);
}
}
}
設定視圖參數
渲染場景之前，首先必須建立攝像機和輸出窗口。即必須決定從哪個位置進行觀察渲染（視點位置、方向、縮放）以及把渲染結果送到哪里（屏幕上的目標矩形區域）。上述二者中，輸出窗口較為簡單，故先討論輸出窗口。
指定輸出窗口

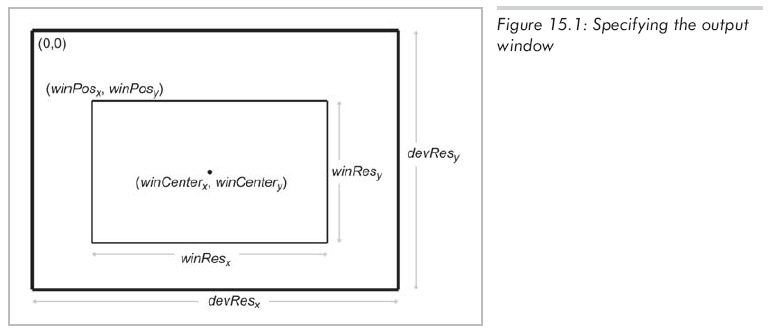

我們不一定要把圖像渲染到整個屏幕。比如，一個分屏的多人游戲，每個玩家只占據顯示屏幕的一部分。輸出窗口即指輸出設備中圖像將要渲染到的那部分，如圖15.1所示：
窗口位置由左上角像素（winPosx，winPosy）給出，整數winResx、winResy是以像素為單位的窗口大小，如此定義，使用窗口大小而不是右下角的坐標，可避免整數像素坐標系帶來一些麻煩。同時要注意窗口的實際物體大小和像素大小的區別。
要知道我們不一定在屏幕上渲染，也許只是將渲染結果保存到一個TGA文件里，或是AVI的一幀，也許只是渲染到一個紋理上---作為主渲染器的一個子過程而已，因此，名詞"幀緩沖"一般指用來保存我們正渲染圖像的那塊內存。
像素縱橫比
不管是渲染到屏幕還是緩沖區，我們必須知道像素的縱橫比。它是像素高對寬的比值，一般為1（"方形"像素），不過并非總是如此。下面給出其計算公式（公式5.1）：
pixPhys指像素物理尺寸。一般來說，度量單位并無關系，比例才是重要的。devPhys是顯示設備的物理高與寬比，尺寸可能是英寸、英尺、picas等，但也只有比例才是重要的。比如，標準的桌面顯示器，尺寸各異但卻擁有相同的比值4:3---視區寬大于高約33%。另一個常見比例是高清晰電視和DVD上的16:9。整數devResx和devResy是x、y方向的像素比，如640 x 480指devResx=640，devResy=480。
如前所述，比值為1的方形像素最為常見。如標準桌面顯示器，有4:3的物理縱橫比，而許多常見解析度：320 x 240，640 x 480，800 x 600，1024x 768，1600 x 1200也都是4:3，因此像素是方形的。
注意計算中未用到窗口的尺寸及位置，這是合理的，窗口性質不影響像素的物理屬性。但是，窗口尺寸在視場問題中十分重要，而位置對攝像機到屏幕的映射是關鍵。
視錐

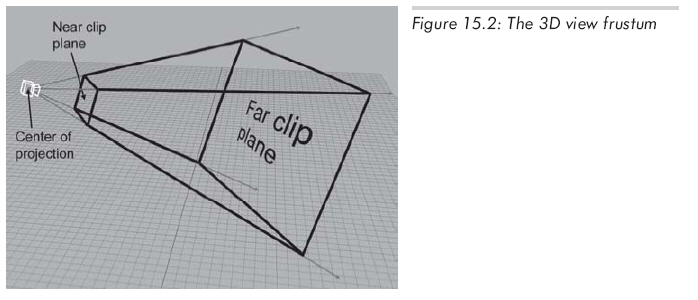

視錐是攝像機可見的空間體積，看上去像截掉頂部的金字塔，如圖15.2所示：
視錐是由6個裁剪面圍成的。構成視錐的4個側面稱為上、左、下、右面，它們對應著輸出窗口的四邊。為防止物體離攝像機過近，設置近剪面，從而去除金字塔形的頂端。同理，也設置了視野的遠端，因為太遠的物體實際上太小而不可見，故可有效而安全地去掉。
視場與縮放
攝像機同其他物體一樣有位置和朝向，同時它還具有"視場"這一額外的屬性。另一名詞"縮放"你也許已經很熟悉，直觀上，你早就知道放大和縮小。但拉近時，物體顯大；拉遠時，物體顯小，這太常見了。

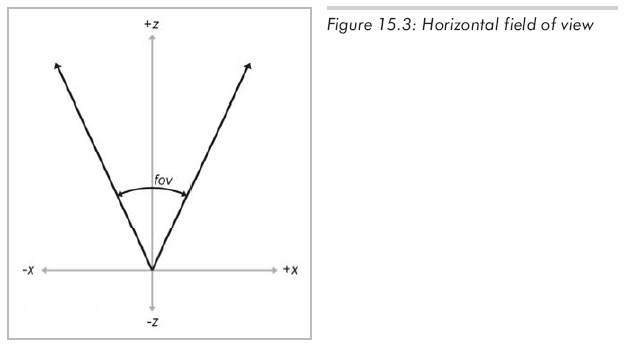

視場是視錐所截的角。實際上需要兩個角：分別對應水平視場和垂直視場。這里只在2D中討論其中一個，圖15.3從上方顯示了視錐，精確的展示了水平視場角，坐標軸的標記用的是攝像機空間。
縮放表示物體實際大小和物體在90。視場中顯示大小的比。所以大比值表示放大，小比值表示縮小。比如，2.0的縮放表示物體在屏幕上比用90。視場時大兩倍。縮放的幾何解釋如圖15.4所示：
應用基本三角知識，就能推導出縮放和視場角之間的轉換公式：

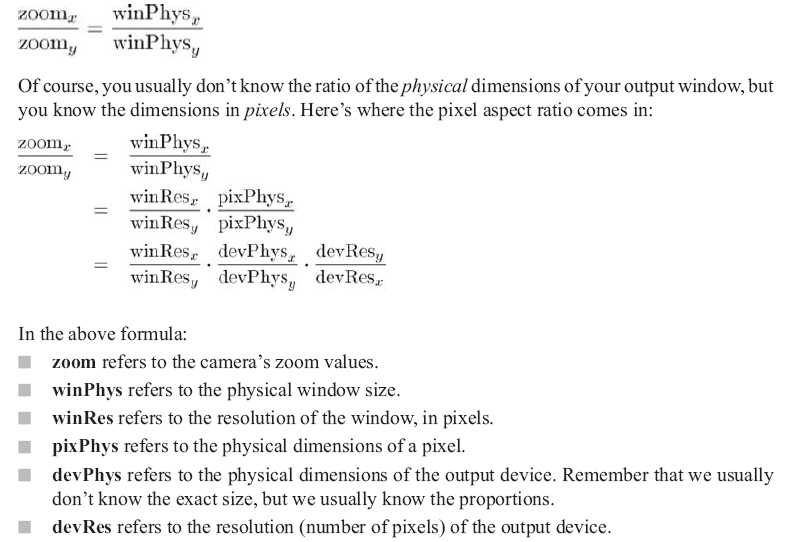

在3D中，需要兩個縮放值，一個水平的，一個垂直的。可以隨意給值，但如果二者比例不恰當，圖像便像被拉伸過似的（好比寬銀幕電影在電視上播出）。為了維持恰當的比例，縮放要和輸出窗口的尺寸對應：
假設輸出為正常比例，許多渲染引擎允許僅用一個視場角（或zoom值）設定攝像機，然后自動計算另一個。例如，可以指定水平視場角，自動計算垂直視場角，反之亦然；或者指定視場角中較大的一個，自動計算較小的。
