建立一個 TCP 連接TCP 是一個面向連接的協議，無論哪一方向另一方發送數據之前，都必須先在雙方之間建立一條連接。本節將詳細討論一個TCP 連接是如何建立的以及通信結束后是如何終止的。

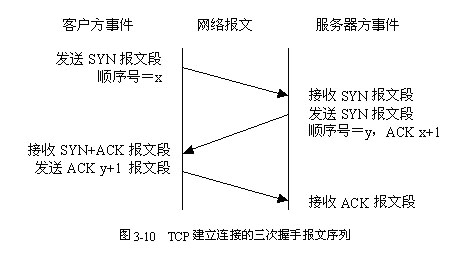

TCP使用三次握手 （ three-way handshake ） 協議來建立連接，圖 3-10 描述了三次握手的報文序列。這三次握手為：

       請求端（通常稱為客戶）發送一個 SYN 報文段（ SYN 為 1 ）指明客戶打算連接的服務器的端口，以及初始順序號（ ISN ）。

       服務器發回包含服務器的初始順序號的 SYN 報文段（ SYN 為 1 ）作為應答。同時，將確認號設置為客戶的 ISN 加 1 以對客戶的 SYN 報文段進行確認（ ACK 也為 1 ）。

       客戶必須將確認號設置為服務器的 ISN 加 1 以對服務器的 SYN 報文段進行確認（ ACK 為 1 ），該報文通知目的主機雙方已完成連接建立。

       三次握手協議是連接兩端正確同步的充要條件。因?yàn)?TCP 建立在不可靠的分組傳輸服務之上，報文可能丟失、延遲、重復和亂序，因此協議必須使用超時和重傳機制。如果重傳的連接請求和原先的連接請求在連接正在建立時到達，或者當一個連接已經建立、使用和結束之后，某個延遲的連接請求才到達，就會出現問題。采用三次握手協議（加上這樣的規則：在連接建立之后 TCP 就不再理睬又一次的連接請求）就可以解決這些問題。

　　三次握手協議可以完成兩個重要功能：它確保連接雙方做好傳輸準備，并使雙方統一了初始順序號。初始順序號是在握手期間傳輸順序號并獲得確認：當一端為建立連接而發送它的 SYN 時，它為連接選擇一個初始順序號；每個報文段都包括了順序號字段和確認號字段，這使得兩臺機器僅僅使用三個握手報文就能協商好各自的數據流的順序號。一般來說， ISN 隨時間而變化，因此每個連接都將具有不同的ISN 。

關閉一個 TCP 連接

       TCP 連接建立起來后，就可以在兩個方向傳送數據流。當 TCP 的應用進程再?zèng)]有數據需要發送時，就發關閉命令。 TCP 通過發送控制位 FIN=1 的數據片來關閉本方數據流，但還可以繼續接收數據，直到對方關閉那個方向的數據流，連接就關閉。

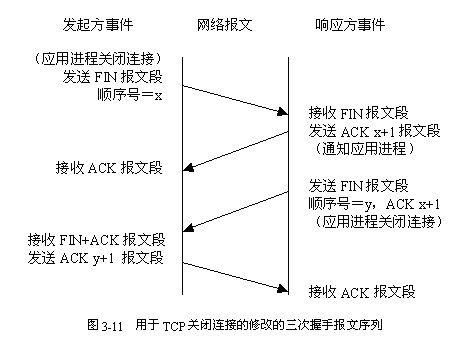

        TCP 協議使用修改的三次握手協議來關閉連接， 如圖 3-11 所示，即終止一個連接要經過 4 次握手。這是因?yàn)?TCP 的半關閉（ half-close ）造成的。由于一個 TCP 連接是全雙工（即數據在兩個方向上能同時傳遞），因此每個方向必須單獨地進行關閉。關閉的原則就是當一方完成它的數據發送任務后就能發送一個 FIN 來終止這個方向連接。當一端收到一個 FIN ，它必須通知應用層另一端已經終止了那個方向的數據傳送。發送 FIN 通常是應用層進行關閉的結果。

　　從一方的 TCP 來說，連接的關閉有三種情況：

　　本方啟動關閉

　　收到本方應用進程的關閉命令后， TCP 在發送完尚未處理的報文段后，發 FIN ＝ 1 的報文段給對方，且 TCP 不再受理本方應用進程的數據發送。在 FIN 以前發送的數據字節，包括 FIN ，都需要對方確認，否則要重傳。注意 FIN 也占一個順序號。一旦收到對方對 FIN 的確認以及對方的 FIN 報文段，本方 TCP 就對該 FIN 進行確認，在等待一段時間，然后關閉連接。等待是為了防止本方的確認報文丟失，避免對方的重傳報文干擾新的連接。

　　 對方啟動關閉

        TCP 收到對方發來的 FIN 報文時，發 ACK 確認此 FIN 報文，并通知應用進程連接正在關閉。應用進程將以關閉命令響 應。 TCP 在發送完尚未處理的報文段后，發一個 FIN 報文給對方 TCP ，然后等待對方對 FIN 的確認，收到確認后關閉連接。若對方的確認未及時到達，在等待一段時間后也關閉連接。

　　雙方同時啟動關閉

       連接雙方的應用進程同時發關閉命令，則雙方 TCP 在發送完尚未處理的報文段后，發送 FIN 報文。各方 TCP 在 FIN 前所發報文都得到確認后，發 ACK 確認它收到的 FIN 。各方在收到對方對 FIN 的確認后，同樣等待一段時間再關閉連接。這稱之為同時關閉（ simultaneous close ）。

TCP 狀態機

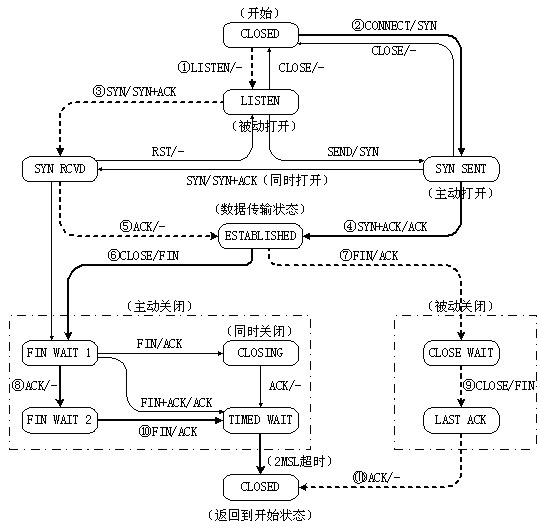

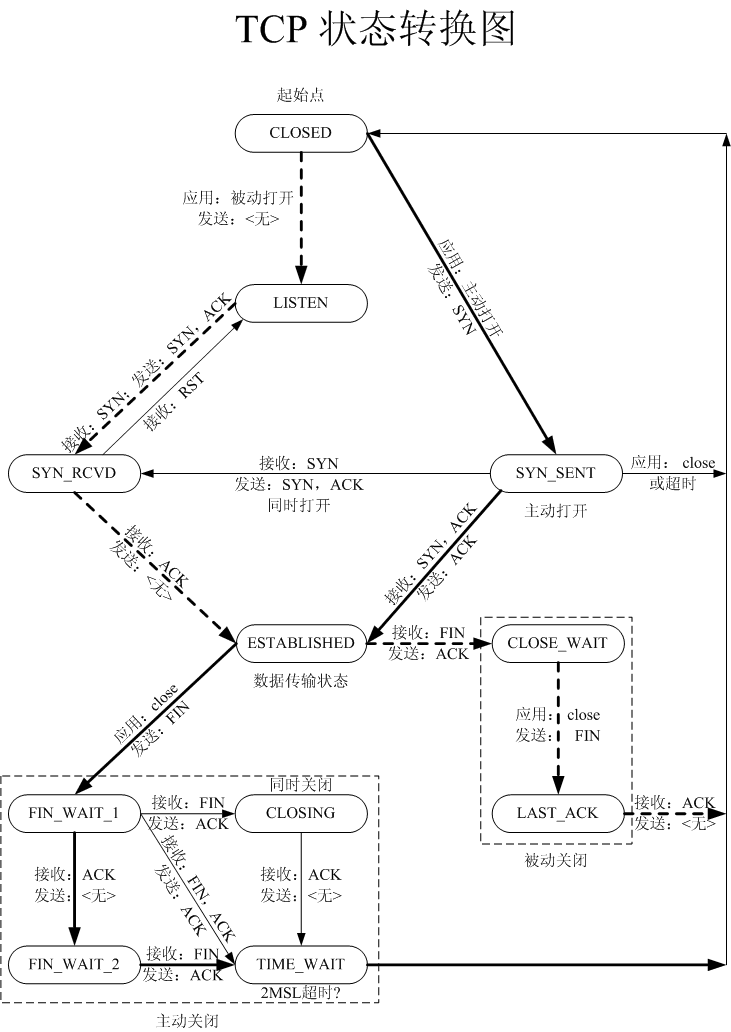

　　TCP 協議的操作可以使用一個具有 11 種狀態的有限狀態機（ Finite State Machine ）來表示，圖 3-12 描述了 TCP 的有限狀態機，圖中的圓角矩形表示狀態，箭頭表示狀態之間的轉換，各狀態的描述如表 3-2 所示。圖中用粗線表示客戶端主動和被動的服務器端建立連接的正常過程：客戶端的狀態變遷用粗實線，服務器端的狀態變遷用粗虛線。細線用于不常見的序列，如復位、同時打開、同時關閉等。圖中的每條狀態變換線上均標有“事件／動作”：事件是指用戶執行了系統調用（ CONNECT 、 LISTEN 、 SEND 或 CLOSE ）、收到一個報文段（ SYN 、 FIN 、 ACK 或 RST ）、或者是出現了超過兩倍最大的分組生命期的情況；動作是指發送一個報文段（ SYN 、 FIN 或 ACK ）或什么也沒有（用“－”表示）。

圖 3-12 TCP 有限狀態機。粗實線表示客戶的正常路徑；
粗虛線表示服務器的正常路徑；細線表示不常見的事件。

　　每個連接均開始于CLOSED 狀態。當一方執行了被動的連接原語LISTEN或主動的連接原語CONNECT時，它便會脫離CLOSED狀態。如果此時另一方執行了相對應的連接原語，連接便建立了，并且狀態變?yōu)镋STABLISHED 。任何一方均可以首先請求釋放連接，當連接被釋放后，狀態又回到了CLOSED 。

表 3-2 TCP 狀態表

1. 正常狀態轉換

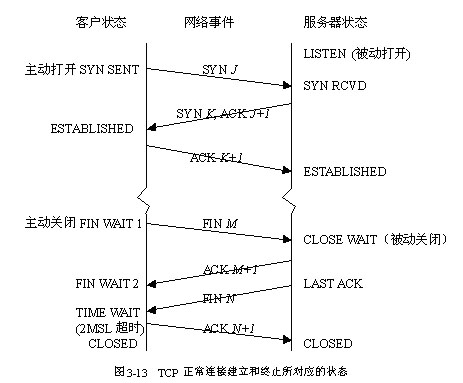

我們用圖3-13 來顯示在正常的TCP 連接的建立與終止過程中，客戶與服務器所經歷的不同狀態。讀者可以對照?qǐng)D 3-12 來閱讀，使用圖3-12 的狀態圖來跟蹤圖3-13 的狀態變化過程，以便明白每個狀態的變化：

• 服務器端首先執行LISTEN 原語進入被動打開狀態（LISTEN），等待客戶端連接；

• 當客戶端的一個應用程序發出CONNECT命令后，本地的TCP 實體為其創建一個連接記錄并標記為SYN SENT 狀態，然后給服務器發送一個SYN 報文段；

• 服務器收到一個 SYN 報文段，其TCP 實體給客戶端發送確認 ACK 報文段同時發送一個 SYN 信號，進入 SYN RCVD 狀態；

• 客戶端收到SYN + ACK 報文段，其TCP 實體給服務器端發送出三次握手的最后一個 ACK 報文段，并轉換為ESTABLISHED狀態；

• 服務器端收到確認的ACK報文段，完成了三次握手，于是也進入ESTABLISHED 狀態。

　　 在此狀態下，雙方可以自由傳輸數據。當一個應用程序完成數據傳輸任務后，它需要關閉TCP連接。假設仍由客戶端發起主動關閉連接。

• 客戶端執行CLOSE原語，本地的TCP 實體發送一個FIN 報文段并等待響應的確認進入狀態FIN WAIT 1 ；

• 服務器收到一個 FIN 報文段，它確認客戶端的請求發回一個 ACK 報文段，進入CLOSE WAIT狀態；

• 客戶端收到確認ACK報文段，就轉移到FIN WAIT 2狀態，此時連接在一個方向上就斷開了；

• 服務器端應用得到通告后，也執行CLOSE原語關閉另一個方向的連接，其本地TCP 實體向客戶端發送一個 FIN 報文段，并進入LAST ACK 狀態，等待最后一個 ACK 確認報文段；

• 客戶端收到FIN報文段并確認，進入TIMED WAIT 狀態，此時雙方連接均已經斷開，但TCP 要等待一個2倍報文段最大生存時間MSL（ Maximum Segment Lifetime ），確保該連接的所有分組全部消失，以防止出現確認丟失的情況。當定時器超時后，TCP 刪除該連接記錄，返回到初始狀態（CLOSED）。

• 服務器收到最后一個確認 ACK 報文段，其TCP 實體便釋放該連接，并刪除連接記錄，返回到初始狀態（ CLOSED ）。

2. 同時打開：

盡管發生的可能性極小，兩個應用程序同時彼此執行主動打開的情況還是可能的。每一方必須發送一個 SYN ，且這些 SYN 必須傳遞給對方。這需要每一方使用一個對方周知的端口作為本地端口。例如，主機 A 中的一個應用程序使用本地端口 7777 ，并與主機 B 的端口 8888 執行主動打開。主機 B 中的應用程序則使用本地端口 8888 ，并與主機 A 的端口 7777 執行主動打開。 TCP 是特意設計為了可以處理同時打開，對于同時打開它僅建立一條連接而不是兩條連接（其他的協議族，最突出的是 OSI 傳輸層，在這種情況下將建立兩條連接而不是一條連接）。

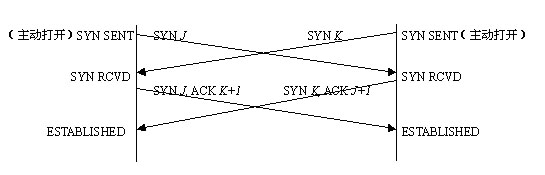

　　當出現同時打開的情況時，狀態變遷與圖 3-13 所示的不同。兩端幾乎在同時發送 SYN ，并進入 SYN_SENT 狀態。當每一端收到 SYN 時，狀態變?yōu)?SYN_RCVD ，同時它們都再發 SYN 并對收到的 SYN 進行確認。當雙方都收到 SYN 及相應的 ACK 時，狀態都變遷為 ESTABLISHED 。圖 3-14 顯示了這些狀態變遷過程。

圖 3-14 同時打開期間報文段的交換

　　一個同時打開的連接需要交換 4 個報文段，比正常的三次握手多一個。此外，要注意的是我們沒有將任何一端稱為客戶或服務器，因?yàn)槊恳欢思仁强蛻粲质欠?wù)器。

3. 同時關閉：

       正常情況下都是由一方（通常但不總是客戶方）發送第一個 FIN 執行主動關閉，但雙方都執行主動關閉也是可能的， TCP 協議也允許這樣的同時關閉。

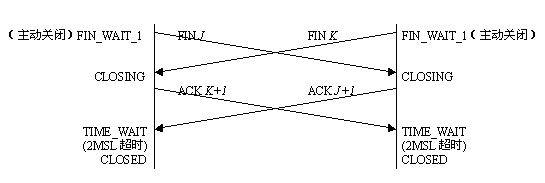

       在圖3-12 中，當兩端應用層同時發出關閉命令時，兩端均從ESTABLISHED 變?yōu)镕IN_WAIT_1 。這將導致雙方各發送一個FIN ，兩個FIN 經過網絡傳送后分別到達另一端。收到FIN 后，狀態由FIN_WAIT_1變遷到 CLOSING ，并發送最后的ACK 。當收到最后的ACK 時，狀態變化為TIME_WAIT 。圖3-15 總結了這些狀態的變化，從圖中可以看出同時關閉與正常關閉使用的報文段交換數目相同。

圖 3-15 同時關閉期間的報文段交換

4. 其它情況：

服務方打開：從LISTEN到SYN_SENT的變遷是正確的，它由服務器端主動發出 SYN 報文段，但 Berkeley 版的 TCP 軟件并不支持它。

重置連接（復位）：只有當 SYN_RCVD 狀態是從LISTEN 狀態（正常情況）進入，而不是從SYN_SENT狀態（同時打開）進入時，從SYN_RCVD 回到LISTEN 的狀態變遷才是有效的。這意味著如果我們執行被動打開（進入 LISTEN ），收到一個 SYN ，發送一個帶ACK 的SYN（進入 SYN_RCVD ），然后收到一個 RST ，而不是一個 ACK ，便又回到 LISTEN 狀態并等待另一個連接請求的到來。

快速關閉：在主動關閉后的FIN_WAIT_1狀態，如果收到的報文段不僅是ACK ，而且還包括對方的 FIN 信號，則直接進入 TIME_WAIT 狀態，給對方發送 ACK 報文段，然后等待超時。

　　另外， TIME_WAIT 狀態的等待超時需要再詳細解釋一下，因?yàn)樗苯佑绊懙骄W(wǎng)絡應用程序的表現。

每個具體 TCP 實現必須選擇一個報文段最大生存時間 MSL （ Maximum Segment Lifetime ），它是任何報文段被丟棄前在網絡內的最長時間。我們知道這個時間是有限的，因?yàn)?TCP 報文段以 IP 數據報在網絡內傳輸，而 IP 數據報有限制其生存時間的 TTL 字段。 RFC 793 [Postel 1981c ] 指出 MSL 為 2 分鐘。然而，實現中的常用值是 30 秒、 1 分鐘、或 2 分鐘。

　　對一個具體實現所給定的 MSL 值，處理的原則是：當 TCP 執行一個主動關閉，并發回最后一個 ACK ，該連接必須在 TIME_WAIT 狀態停留的時間為 2 倍的 MSL ，因此 TIME_WAIT 狀態也稱為 2MSL 等待狀態。在這段時間內，如果最后的 ACK 丟失，對方會超時并重發最后的 FIN ，這樣本地 TCP 可以再次發送 ACK 報文段（這也是它唯一可以發送的報文，并重置 2MSL 定時器）。

　　這種 2MSL 等待的另一個結果是這個 TCP 連接在 2MSL 等待期間，定義這個連接的套接字（ socket ，客戶的 IP 地址和端口號，服務器的 IP 地址和端口號）不能再被使用。這個連接只能在 2MSL 結束后才能再被使用。在連接處于 2MSL 等待時，任何遲到的報文段將被丟棄。

　　我們假設圖 3-12 中是客戶執行主動關閉并進入 TIME_WAIT ，這是正常的情況，因?yàn)榉?wù)器通常執行被動關閉，不會進入 TIME_WAIT 狀態。這暗示如果我們終止一個客戶程序，并立即重新啟動這個客戶程序，則這個新客戶程序?qū)⒉荒苤赜孟嗤谋镜囟丝?。這不會帶來什么問題，因?yàn)榭蛻羰褂帽镜囟丝冢⒉魂P(guān)心這個端口號是什么。然而，對于服務器，情況就有所不同，因?yàn)榉?wù)器使用周知端口。如果我們終止一個已經建立連接的服務器程序，并試圖立即重新啟動這個服務器程序，服務器程序?qū)⒉荒馨阉倪@個周知端口賦值給它的端點，因?yàn)槟莻€(gè)端口是處于 2MSL 連接的一部分。在重新啟動服務器程序前，它需要在 1~4 分鐘。這就是很多網絡服務器程序被殺死后不能夠馬上重新啟動的原因（錯誤提示為“ Address already in use ”）。
