光影傳說

要有光!
有光就有影子。
光影是上帝(不是西方的偽神耶穌)創造萬物的表現手法。
--------------------- 扯淡完畢 ---------------------

I.光線算法公式
顏色=材質環境光*環境光強度+系數*材質漫反射光*環境漫反射光強度
系數=dot(光向量,頂點法向量)

II.固定管線渲染
設置好環境光和頂點法線材質后，Direct3d自動進行頂點光線計算。

III.光影著色(gpu shader)
啟用光影著色腳本后，GPU會用著色腳本對每個頂點進行光線渲染。

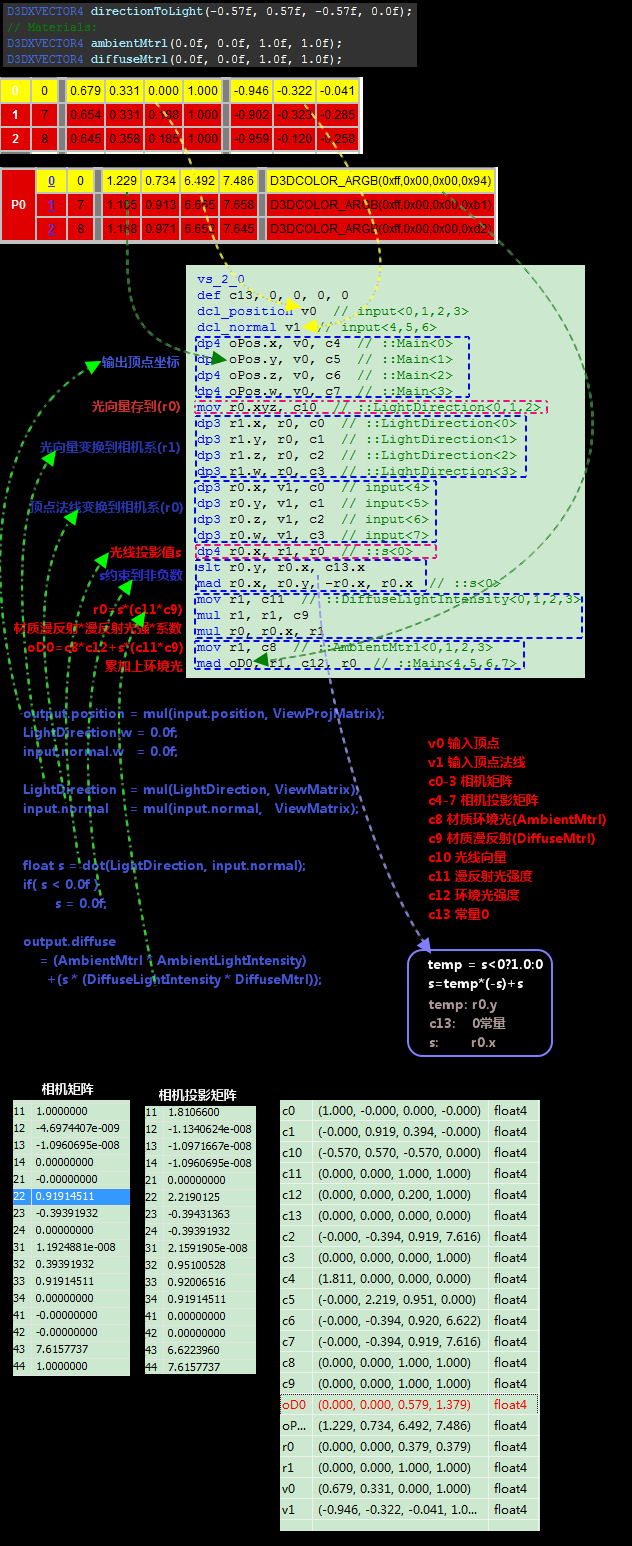

分析記錄I(龍書17章節 VS Diffuse Lighting)
源碼:http://code.google.com/p/3dlearn/source/browse/trunk/DirectX/DragonBook1Code/Chapter%2017/VS%20Diffuse%20Lighting/vs_diffuse.cpp
光影腳本:http://code.google.com/p/3dlearn/source/browse/trunk/DirectX/DragonBook1Code/Chapter+17/VS+Diffuse+Lighting/diffuse.txt
(注意:龍書一在最新的dx sdk下編譯時，此實例程序會不正常，需要修改代碼和光影腳本。以上鏈接是已經修正的源碼)

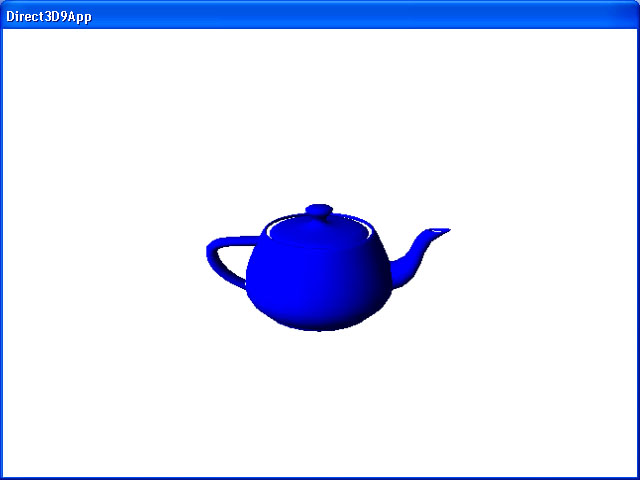

頂點附加光影的效果

IV.卡通效果
算法思想:使用一個突變的灰度紋理貼圖，使得在紋理坐標連續的情況下，紋理顏色會突然變化。借助光線的夾角系數實現紋理在u方向連續，v固定不變。讓頂點使用固定的顏色。
源碼:http://code.google.com/p/3dlearn/source/browse/trunk/DirectX/DragonBook1Code/Chapter%2017/VS%20Toon%201%20No%20Outlines/toon.cpp
光源腳本:http://code.google.com/p/3dlearn/source/browse/trunk/DirectX/DragonBook1Code/Chapter%2017/VS%20Toon%201%20No%20Outlines/toon.txt
效果:
