一、前言
從大學到現在配過兩臺PC，第一臺Celeron的機器從大二用到研究生畢業，之后開始用筆記本。第二臺PC是09年入手的，那陣子玩超頻，但心浮氣躁，胡亂嘗試一下就淺嘗輒止了，連一些基本原理都沒有弄清楚。最近剛搞好新房安頓下來，有了自己的工作間，在重新組裝PC和設置BIOS的時候又想超頻了，但這次我期望做到知其所以然，故在網上查閱了一些資料惡補了一下硬件知識，權當作學習筆記。由于網絡上關于硬件（特別是內存部分）知識很雜，僅以自己認為比較靠譜的內容為依據，如有不準確之處，歡迎指正。由于使用的是Intel CPU，本文限于Intel架構，且不適用I系列架構。

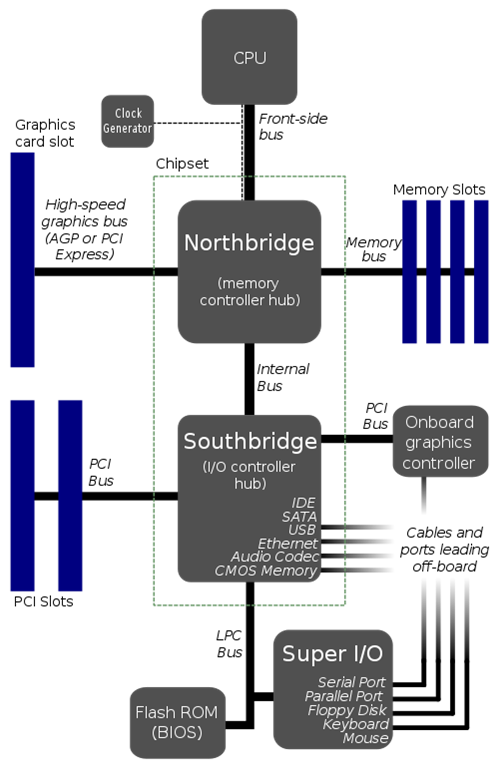

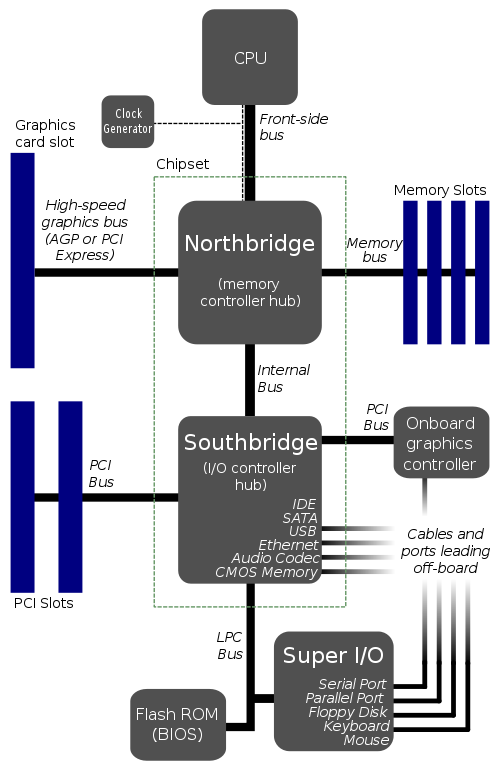

總線概覽
二、術語
主板芯片組：北橋芯片和南橋芯片。
北橋（Northbridge）：PC主板芯片組其中之一，設計用來處理高速信號，與CPU、內存、AGP/PCIE、南橋芯片進行通信。
南橋（Southbridge）：PC主板芯片組其中之一，設計用來處理低俗信號，通過北橋和CPU通信，與大多數I/O控制設備接口，如PCI控制器、ATA控制器、USB控制器、網絡控制器、音效控制器。各個芯片廠商對南橋芯片的命名有所不同，Intel將其稱為ICH，nVidia稱為MCP，ATI稱為IXP/SB。
前端總線（FSB, Front Side Bus）：指CPU與北橋芯片之間的數據傳輸通道。
鎖相環（PLL, Phase-Locked Loop）：一個閉環的反饋控制系統，它可以使PLL的輸出可以與一個參考信號保持固定的相位關系。
時鐘頻率：確切點是晶振頻率，與鎖相環電路配合使用為PC提供定時信號，通過倍頻/分頻產生不同頻率的基準信號，用以同步系統的每一步操作。對于CPU主頻，它是由晶振提供的頻率通過CPU內部的PLL電路倍頻而來。
CPU外頻：系統總線的工作頻率，體現了CPU與芯片組之間的總線速度。
前端總線頻率：CPU與北橋芯片之間的總線工作頻率。之所以將CPU外頻與前端總線頻率區分開來，是因?yàn)镮ntel在Pentium 4中加入了Quad Pumped Bus架構，使得系統總線在一個時鐘周期內傳輸4次數據，也就相當于工作頻率為CPU外頻的4倍。
CPU倍頻：為倍頻系數的簡稱，是指CPU主頻與CPU外頻之間的相對比例關系。在PC發展初期，由于CPU速度不高，大部分元件時鐘均保持同步，直到80486時代，在CPU制程持續進步下，CPU的速度也加速增長，當時由于其他外部元件受電氣結構所限，無法跟進成長，因此Intel首次在CPU中加入了倍頻設計。它的作用是使系統總線工作在相對較低的頻率上，而CPU速度可以通過倍頻來提升。
雙倍數據速率（DDR, Double Data Rate）：使SDRAM在一個時鐘周期內進行兩次數據傳輸?shù)募夹g(shù)，具體地說它在信號的上升沿和下降沿傳輸數據一次，數據傳輸率是之前僅利用上升沿進行數據傳輸?shù)腟DRAM的兩倍。

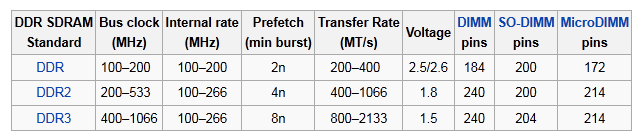

內存頻率：分為核心頻率(Internal rate)和I/O總線頻率(Bus clock)。每條內存都是由內存芯片組成，內存芯片的頻率就是核心頻率。I/O總線頻率是指北橋與內存之間的總線頻率。通常內存條標稱的實際上是最大數據傳輸頻率：I/O總線頻率X2。其實，從DDR到DDR3，其內存顆粒的頻率沒有怎么提升，提升的是總線頻率。JEDEC制定的DDR三代參數對照如下表所示：
_thumb.png "Image(11)")
雙通道：就是在北橋芯片里設計兩個內存控制器，這兩個內存控制器可相互獨立工作，每個控制器控制一個內存通道。在這兩個內存通道上CPU可分別尋址、讀取數據，從而使內存的帶寬增加一倍，數據存取速度也相應增加一倍（理論上）。流行的雙通道內存構架是由兩個64bit DDR內存控制器構筑而成的，其帶寬可達128bit。因?yàn)殡p通道體系的兩個內存控制器是獨立的、具備互補性的智能內存控制器，因此二者能實現彼此間零等待時間，同時運作。兩個內存控制器的這種互補“天性”可讓有效等待時間縮減50%，從而使內存的帶寬翻倍。雙通道內存技術是解決CPU總線帶寬與內存帶寬的矛盾的低價、高性能的方案。
三、原理
CPU主頻=外頻×倍頻
從公式可以看出，要提升CPU主頻可以從提高外頻和倍頻兩方面著手。然而在實際操作過程中，兩者都會受CPU本身及外部硬件（主要是主板）體質的限制，如：鎖倍頻、主板FSB Frequency上限。
1）提高外頻
因?yàn)镃PU外頻的設置直接影響系統總線工作頻率，所以通過提升外頻和搭配合適的內存，可以在主板支持的前端總線頻率上限內有效提升系統的整體性能。之所以要搭配合適的內存，是因?yàn)榍岸丝偩€頻率提高，最大的受影響者就是內存，所以內存能夠支持的最高工作頻率也需要考慮。雖然GPU數據也要通過前端總線由CPU經過北橋到達顯卡，但是在僅針對CPU超頻的情況下，一般會將CPU與顯卡之間通信的頻率鎖定在100MHz。舉個例子：有一塊前端總線上限頻率為1600MHz的主板，假如搭配一塊上限為1600MT/s的DDRIII內存，1:2分頻比的前提下，需要將CPU的外頻提升到接近400MHz，整個系統才會比較平衡。
2）提高倍頻
通過倍頻的定義，可以看出，在外頻一定的情況下，提高倍頻，只能單純地提高CPU工作頻率。雖然，CPU的計算能力除了跟工作頻率有關外，還與硬件架構和指令集有關，成倍提高工作頻率肯定不等于成倍提高了計算能力，但可以肯定的是頻率提高肯定會在一定程度上提高計算能力。
四、實作

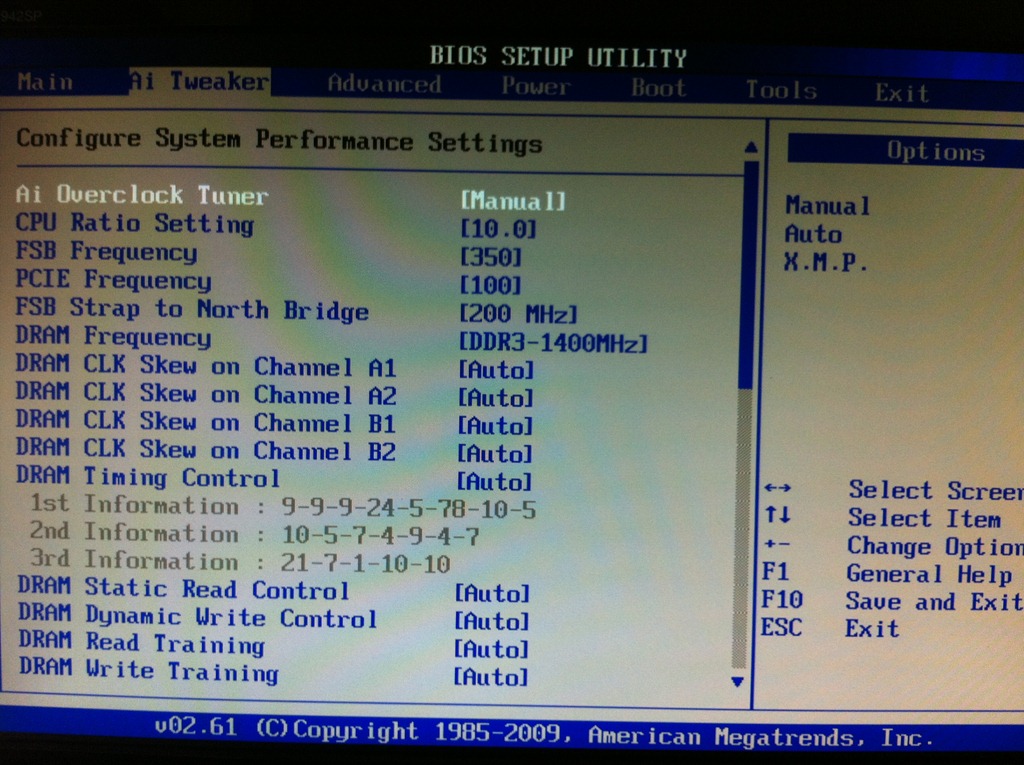

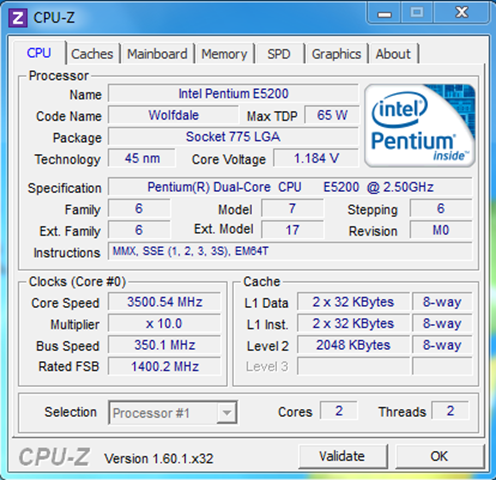

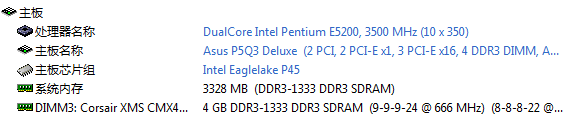

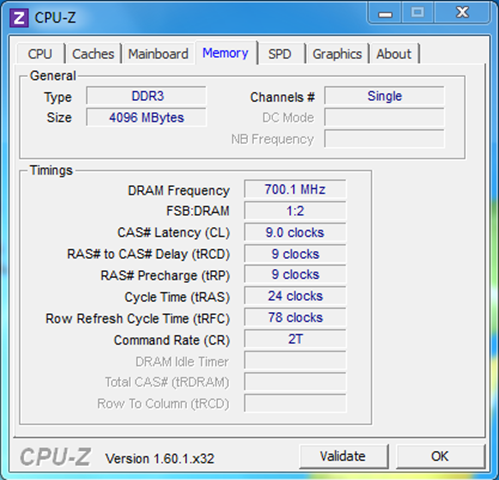

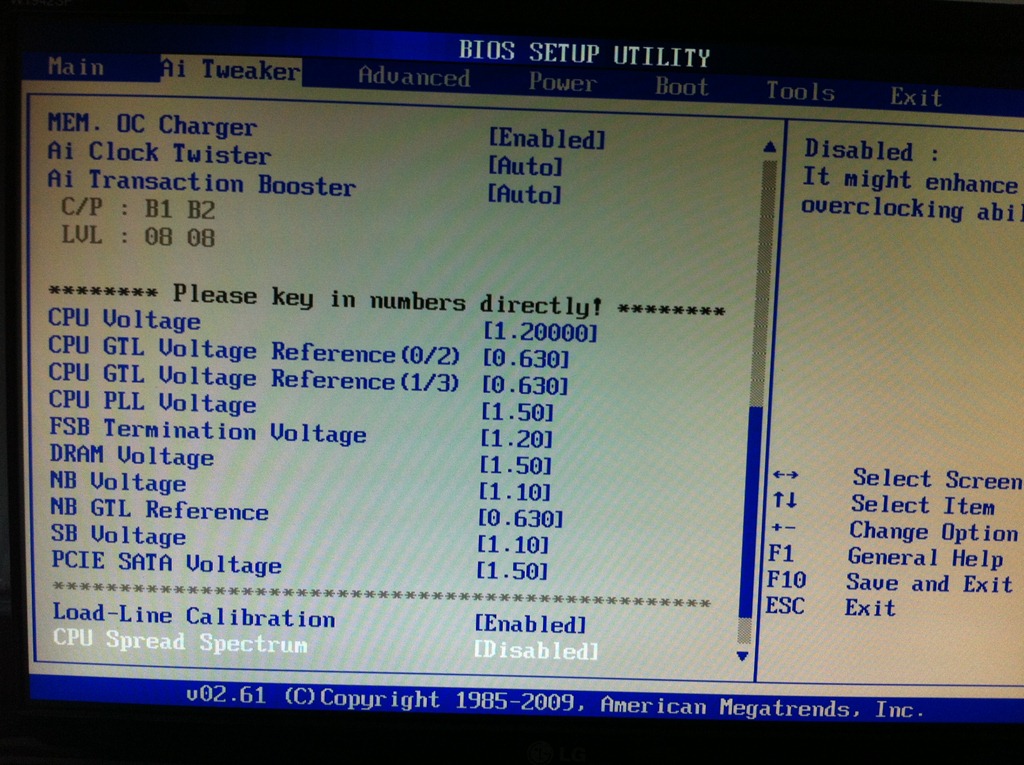

五電容版E5200具有很強的超頻空間，在倍頻定在X8的情況下，1.2V便可以輕松上370MHz。主板在不超頻情況下FSB就已經支持1600MHz了，Corsair在使用XMP時支持1600，在整體考量（散熱、CPU壽命）后決定將CPU外頻定在350MHz、倍頻設為x10，這樣FSB可工作在1400MHz，內存按照 1:2分頻比I/O總線工作在700MHz下（數據傳輸頻率為1400MT/s）。BIOS設置如下：
內存CL、tRCD等值讓其自動讀取SPD配置。
參考：
[1] 前端總線 http://zh.wikipedia.org/wiki/%E5%89%8D%E7%AB%AF%E6%80%BB%E7%BA%BF
[2] 晶振及其選用指南 http://www.naiteli.com.cn/Info/Detail_50139_7547.html
[3] 倍頻 http://baike.baidu.com/view/25647.htm
[4] DDR SDRAM http://en.wikipedia.org/wiki/DDR_SDRAM
[5] DDR2 SDRAM http://en.wikipedia.org/wiki/DDR2_SDRAM
[6] DDR3 SDRAM http://en.wikipedia.org/wiki/DDR3_SDRAM
[7] 五電容E5200 http://tech.163.com/digi/09/0316/08/54H0RJNT001618J7.html
