好的軟件有好的開始，微軟VS IDE的起始界面做的實在不錯，色調和布局都是很舒服，這里我動手實現了一個，下面是過程。

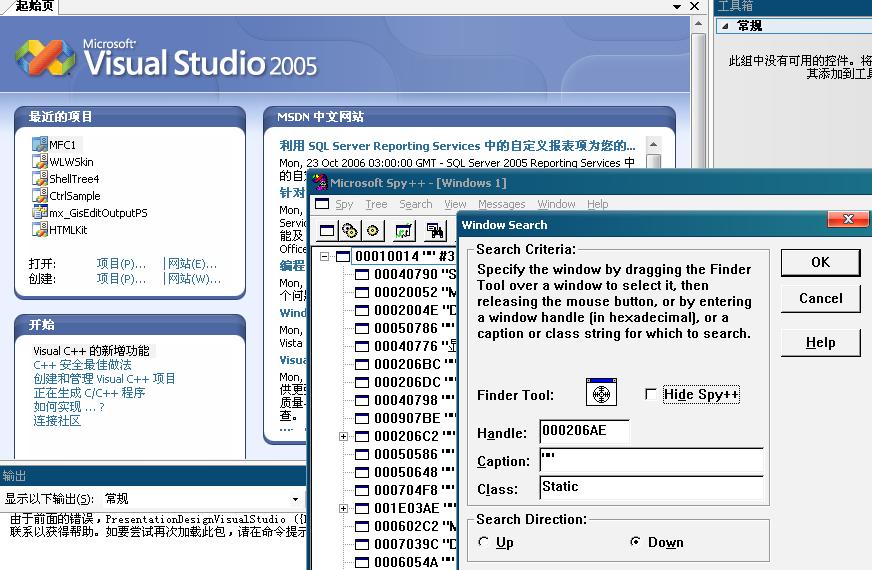

第一步：用spy++工具觀察VS IDE開始界面構成。
通過spy++，可以看到開始頁由一個大窗口，里面是位圖背景，在上面有一些靜態窗口，按鈕等，之間夾一個小視圖（例如最近的項目里面是一個listctrl）。基本就是這樣，實現思路就是用位圖貼在靜態小窗口構成一個小的欄，中間放一個小的主視圖，比如項目列表、msdn新聞等。

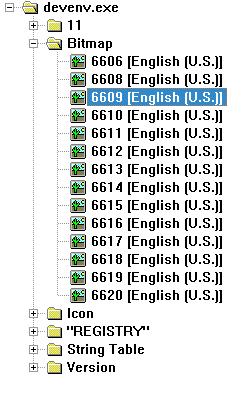

第二步：收集位圖素材。我沒有那么好的藝術細胞畫這么好的小圖片，所以只得偷vs的。由于使用vc6，所以下面全部基于vc6環境來說。用資源的方式打開vs ide執行文件（\Microsoft Visual Studio 8\Common7\IDE\devenv.exe），可以看到位圖資源基本全是起始頁的。

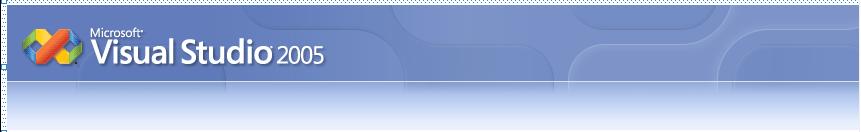

第三步：實現思路確定。有一些問題，里面的圖片好像沒有主界面那么大的位圖，頭部好像不是太符合尺寸：
這下我的思路是先用背景色繪制窗口，然后貼圖。背景色可以用取色工具獲取，我用firework里面的工具。
還有一個問題就是小欄位圖的四角有顏色：
貼到主窗口上去會留下與環境不相稱的一點點多余的角，這里我在網上搜到一篇mask位圖的文章，基于此，把位圖四角的淡白色去掉。
還有就是中間的位圖太小：
我準備采取重復繪制來填滿一定長度，注意水平方向和垂直方向稍有不同，所以實現的時候要進行判斷。
這樣基本敲打?qū)崿F(xiàn)方法，接著就動手實現。
第四步：開工。vc6建立一個單文檔基于formview的程序。
工序一：繪制背景
對話框的背景顏色可以通過重載OnCtlColor來實現，而不是OnEraseBackground。
HBRUSH?CVS2005StartView::OnCtlColor(CDC*?pDC,?CWnd*?pWnd,?UINT?nCtlColor)?
{
????HBRUSH?hbr?=?CFormView::OnCtlColor(pDC,?pWnd,?nCtlColor);
????
????//?TODO:?Change?any?attributes?of?the?DC?here
????if(nCtlColor?==?CTLCOLOR_DLG)
????{
????????return?m_bkBrush;
????}
????//?TODO:?Return?a?different?brush?if?the?default?is?not?desired
????return?hbr;
}上面只修改對話框背景，所以進行了判斷，m_bkBrush就是背景畫刷。
工序二：貼圖，在OnPaint里面繪制Visual studio的大位圖。
void?CVS2005StartView::OnPaint()?
{
????CPaintDC?dc(this);?//?device?context?for?painting
????
????//?TODO:?Add?your?message?handler?code?here
????CDC????????????memDC;
????HBITMAP????????hOldBmp????????=?NULL;
????BITMAP????????bmp;
????memDC.CreateCompatibleDC(&dc);
????hOldBmp?=?(HBITMAP)memDC.SelectObject(&m_bmpHeader);
????m_bmpHeader.GetBitmap(&bmp);
????BitBlt(dc,?0,?0,?bmp.bmWidth,?bmp.bmHeight,?memDC,?0,?0,?SRCCOPY);
????memDC.SelectObject(hOldBmp);
????//?Do?not?call?CFormView::OnPaint()?for?painting?messages
} 這樣就所有存托背景，下面開始實現每個小欄目。實現一個就ok，思路都是一樣的。
工序三：實現繪制位圖的靜態窗口。從CStatic派生CBmpStatic類來實現繪制位圖功能。考慮到上面提及的情況，函數接口如下：
????void????SetBitmap(UINT?nBmpID,?BOOL?bHorzStretch=TRUE);
????void????SetTitle(CString?strTitle);
實現如下：
void?CBmpStatic::OnPaint()?
{
????CPaintDC?dc(this);?//?device?context?for?painting
????
????//?TODO:?Add?your?message?handler?code?here
????CDC????????????srcDC;
????CDC????????????mskDC;
????CBitmap????????mskBmp;
????BITMAP????????bmp;
????srcDC.CreateCompatibleDC(&dc);
????mskDC.CreateCompatibleDC(&dc);
????m_bmpBack.GetBitmap(&bmp);
????mskBmp.CreateBitmap(bmp.bmWidth,?bmp.bmHeight,?0,?1,?NULL);
????srcDC.SelectObject(&m_bmpBack);
????srcDC.SetBkColor(RGB(0xEB,?0xF1,?0xFE));
????mskDC.SelectObject(mskBmp);
????mskDC.BitBlt(0,?0,?bmp.bmWidth,?bmp.bmHeight,?&srcDC,?0,?0,?SRCCOPY);
????srcDC.SetBkColor(RGB(255,255,255));
????srcDC.SetTextColor(RGB(0,0,0));
????LONG????lXStart????????=?0;
????LONG????lXEnd????????=?bmp.bmWidth;
????LONG????lYStart????????=?0;
????LONG????lYEnd????????=?bmp.bmHeight;
????CRect????rc;
????GetClientRect(&rc);
????if(m_bHorzStretch)
????{
????????while(lXStart?<=?rc.Width())
????????{
????????????if(lXEnd?>?rc.Width())
????????????{
????????????????lXEnd?=?rc.Width();
????????????}
????????????dc.BitBlt(lXStart,0,?lXEnd-lXStart,?bmp.bmHeight,?&srcDC,?0,?0,?SRCINVERT);
????????????dc.SetBkColor(RGB(255,255,255));
????????????dc.BitBlt(lXStart,?0,?lXEnd-lXStart,?bmp.bmHeight,?&mskDC,?0,?0,?SRCAND);
????????????dc.BitBlt(lXStart,?0,?lXEnd-lXStart,?bmp.bmHeight,?&srcDC,?0,?0,?SRCINVERT);
????????????lXStart?+=?bmp.bmWidth;
????????????lXEnd?+=?bmp.bmWidth;
????????}
????}
????else
????{
????????while(lYStart?<=?rc.Height())
????????{
????????????if(lYEnd?>?rc.Height())
????????????{
????????????????lYEnd?=?rc.Height();
????????????}
????????????dc.BitBlt(0,lYStart,?bmp.bmWidth,?lYEnd-lYStart,?&srcDC,?0,?0,?SRCINVERT);
????????????dc.SetBkColor(RGB(255,255,255));
????????????dc.BitBlt(0,lYStart,?bmp.bmWidth,?lYEnd-lYStart,?&mskDC,?0,?0,?SRCAND);
????????????dc.BitBlt(0,lYStart,?bmp.bmWidth,?lYEnd-lYStart,?&srcDC,?0,?0,?SRCINVERT);
????????????lYStart?+=?bmp.bmHeight;
????????????lYEnd?+=?bmp.bmHeight;
????????}
????}
????srcDC.DeleteDC();
????mskDC.DeleteDC();
????if(!m_strTitle.IsEmpty())
????{
????????dc.SelectObject(m_ftTitle);
????????dc.SetTextColor(RGB(255,?255,?255));
????????dc.SetBkMode(TRANSPARENT);
????????dc.TextOut(0,?4,?m_strTitle);
????}
}
void?CBmpStatic::SetBitmap(UINT?nBmpID,?BOOL?bHorzStretch)
{
????if(m_bmpBack.GetSafeHandle())
????{
????????m_bmpBack.DeleteObject();
????}
????m_bmpBack.LoadBitmap(nBmpID);
????m_bHorzStretch?=?bHorzStretch;
}
void?CBmpStatic::SetTitle(CString?strTitle)
{
????m_strTitle?=?strTitle;
} 好了，有了顯示位圖的窗口，下面我們就來擺出一個欄目（最近的項目）。
工序四：擺置窗口，實現欄目。這個是細致活，先把中間的小主視圖控件擺上，然后四周放置8個static，基本如下（可能需要根據顯示結果來適當調整）。
然后為每個static控件關聯一個CBmpStatic，并設置位圖和顯示文本。
void?CVS2005StartView::OnInitialUpdate()
{
????CFormView::OnInitialUpdate();
????GetParentFrame()->RecalcLayout();
????ResizeParentToFit();
????m_wndPrjUpLeft.SetBitmap(6609);
????m_wndPrjUpMiddle.SetBitmap(6610);
????m_wndPrjUpMiddle.SetTitle(_T("最近的項目"));
????m_wndPrjUpRight.SetBitmap(6611);
????m_wndMiddleLeft.SetBitmap(6612,?FALSE);
????m_wndMiddleRight.SetBitmap(6613,?FALSE);
????m_wndBottomLeft.SetBitmap(6614);
????m_wndBottomMiddle.SetBitmap(6615);
????m_wndBottomRight.SetBitmap(6616);
????m_imgProject.Create(16,?16,?ILC_COLOR8|ILC_MASK,?2,?0);
????m_imgProject.Add(AfxGetApp()->LoadIcon(MAKEINTRESOURCE(6826)));
????m_wndPrjList.SetImageList(&m_imgProject,?LVSIL_SMALL);
????m_wndPrjList.InsertItem(0,?_T("HTMLKit"),?0);
????m_wndPrjList.InsertItem(1,?_T("Mapgis7"),?0);
????m_wndNewsUpLeft.SetBitmap(6609);
????m_wndNewsUpMiddle.SetBitmap(6610);
????m_wndNewsUpMiddle.SetTitle(_T("Visual?Studio?開發人員新聞"));
????m_wndNewsUpRight.SetBitmap(6611);
????m_wndNewsMiddleLeft.SetBitmap(6612,?FALSE);
????m_wndNewsMiddleRight.SetBitmap(6613,?FALSE);
????m_wndNewsBottomLeft.SetBitmap(6614);
????m_wndNewsBottomMiddle.SetBitmap(6615);
????m_wndNewsBottomRight.SetBitmap(6616);
????m_wndNewsInfo.SetFont(&m_ftNewInfo);
????m_wndNewsInfo.AddString(_T("當前的新聞?lì)l道可能無效或者你的?Internet"));
????m_wndNewsInfo.AddString(_T("連接不可用.若要更新新聞?lì)l道,請?jiān)赲"工具\(yùn)"菜單上點擊\"選項\",然后展開"));
} ?

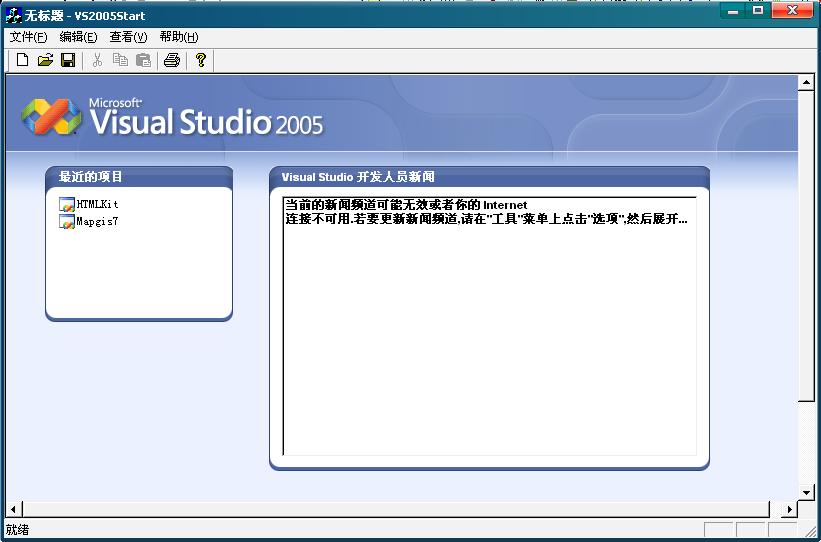

好了，下面來看看我們的窗口。
花費半天時間，只是圖實現，封裝性不是很好。
總結：
看過很多漂亮的界面，qq、泡泡堂登錄界面等，思路差不多，都是基于貼圖來做的，包括游戲的實現方式也差不多。界面的美觀其實主要靠藝術家，包括圖片效果以及窗口布局。
不足：
1、沒有使用雙緩存，拖動的時候背景有閃爍。
2、滾動條滑動的時候有問題，暫時沒時間處理。
3、代碼凌亂，不曉得資源句柄有沒有釋放干凈。
4、開發新聞那個listbox是自繪的，可以通過spy++看到，我沒時間做。
還有。。。
