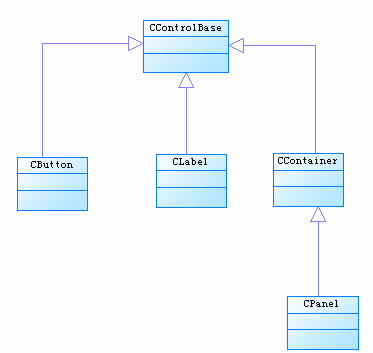

以上層次符合一般面向?qū)ο笤O(shè)計的規則，其中CContainer表示控件容器類的基類。
那么如何根據XML創建這些對象呢?
我們想到了抽象工廠(Abstract Factory), 定義如下:
Class CControlFactory
{
Public:
CButton* CreateButton() { return new CButton;}
CLabel* CreateLabel() { return new CLabel;}
CPanel* CreatePanel() { return new CPanel;}
}
顯然，以上設計每次加入一個新控件都要重新加一個Create方法，不符合面向?qū)ο笤O(shè)計的開放封閉原則(OCP，Open Closed Principle), 因此我們把它改成下面的接口：
Class CControlFactory
{
Public:
CControlBase* CreateControl(const string& strTypeName)
{
If(strTypeName==”button”)
return new Button;
Else if(strTypeName==”label”)
return new Label;
Else if(strTypeName==”panel”)
return new Panel;
Else
Return null;
}
};
顯然上面的設計盡管比前一個好多了， 但是仍然有硬編碼(hard code)的味道， 每次新加一個控件，都要在這里改代碼。
如何才能新加控件，又不影響這里的代碼呢？
我們想到了注冊機制， 設計如下:
Class CControlFactory
{
Public:
Bool RegisterControl(const string& strTypeName, void* lpfnCreateFun);
CControlBase* CreateControl(const string& strTypeName) ;
Protected:
map<string, void*> m_controlMap;
};
我們看到我們上面的設計是通過注冊控件和它的創建方法，保存在一個Map里，然后在CreateControl時通過查詢這個Map，調用控件注冊的創建方法， 來生成新控件。
可以看到上面的設計已經完全符合開放封閉原則，我們新加控件完全不會影響現有的代碼。
但是考慮這樣一個需求，要求新生成控件要有默認風格，并且這些風格是可變的，比如我們要生成的Button 默認風格是要求以某個圖片為背景。
顯然上面注冊創建函數的方法滿足不了我們這里的需求，因?yàn)槲覀儾豢赡芡ㄟ^在我們的創建函數里硬編碼來指定初始控件風格。
怎么樣才能讓我們新創建的控件有默認風格，并且該默認風格是可變的？
我們想到了設計模式里創建型模式中的原型(Prototype)模式, 給我們的基本控件增加一個Clone方法， 代碼如下：
Class CControlBase
{
Public:
Virtual CControlBase* Clone() { return new CControlBase(*this);}
};
Class CButton: public CControlBase
{
Public:
Virtual CControlBase* Clone() { return new CButton (*this);}
};
Class CLabel: public CControlBase
{
Public:
Virtual CControlBase* Clone() { return new CLabel (*this);}
};
Class CContainer: ControlBase
{
Public:
Virtual CControlBase* Clone() { return new CContainer (*this);}
};
Class CPanel: public CContainer
{
Public:
Virtual CControlBase* Clone() { return new CPanel (*this);}
};
而我們ControlFactory的設計如下:
Class CControlFactory
{
Public:
Bool RegisterControl(const string& strTypeName, CControlBase* pPrototypeControl);
CControlBase* CreateControl(const string& strTypeName) ;
Protected:
map<string, CControlBase*> m_controlMap;
};
可以看到在注冊時我們把控件原型保存起來，然后在CreateControl時通過該控件原型的Clone方法，創建我們的新控件。這種設計下，我們只要在注冊時提供不同的原型控件，后面創建時就有不同的默認風格，非常方便。
至此，我們基本完成了ControlFactory的工作。
這里還可以優化的是這里的ControlFactory我們可以把它定義成單例（Singleton）:
Class CControlFactory
{
Public:
Static CControlFactory* GetInstacne();
Public:
Bool RegisterControl(const string& strTypeName, CControlBase* pPrototypeControl);
CControlBase* CreateControl(const string& strTypeName) ;
Protected:
map<string, CControlBase*> m_controlMap;
};
有了Control層次和Control Factory，我們接下來考慮如何解析XML來生成Control Tree?
一般的設計會寫一個如下的類:
Class CControlBuilder
{
Public:
CControlBase* BuildControlTree(const string& strXML);
};
上面的設計直接通過傳入XML，生成Control Tree，看起來很完美。
但是顯然這里有2件事情要做，一件是XML的解析，另一件是Control Tree的生成。我們把這2個東西柔在一個類里面，對我們以后維護很不方便。
比如說我們本來用TinyXML來解析XML的，但是后來發現它是基于DOM的，效率太低，想改用別的XML解析器，這時你就會發現修改CControlBuilder這個類是多么痛苦了。
顯然，我們比較好的設計是我們應該把XML解析和Build Control Tree這2個功能分離開來，這也符合面向?qū)ο笤O(shè)計時的單一職責原則(Single Responsibility Principle)。
我們抽象出一個XML的解析接口:
Class IXMLParser
{
Public:
Virtual bool SetDoc(const cstring& strXML);
Virtual string GetTagName();
Virtual bool FindElem(const string& strName );
Virtual bool FindChildElem(const string& strName );
Virtual bool IntoElem();
Virtual bool OutOfElem();
Virtual string GetAttrib(const string& strName) const;
Virtual string GetChildAttrib(const string& strName) const;
};
Class CTinyXMLParser: public IXMLParser
{
};
可以看到通過這種方式，我們把XML的解析過程抽象出來，我們本身不用關心解析器的類型(說明:上面XML解析的設計不一定合理，只是一個示例)。
現在我們可以開始寫我們的Control Tree Builder了，
Class CControlBuilder:
{
Public:
CControlBase* BuildControlTree(const string& strXML)
{
CTinyXMLParser parser;
parser.SetDoc(strXML);
CControlFactory* pFactory = CControlFactory::Instance();
String strControl = parser.GetTagName();
CControlBase* pRoot = pFactory->CreateContorl(strControl);
….
Return pRoot;
}
};
顯然上面的方式， 我們修改XML解析器的類型很不方便，我們可以通過工廠方法(Factory Method)來方便以后擴展。
Class CControlBuilder
{
Public:
CControlBase* BuildControlTree(const string& strXML)
{
Auto_ptr< IXMLParser > parser = CreateXMLParser() ;
Parser->SetDoc(strXML);
CControlFactory* pFactory = CControlFactory::Instance();
String strControl = parser->GetTagName();
CControlBase* pRoot = pFactory->CreateContorl(strControl);
….
Return pRoot;
}
Protected:
Virtual IXMLParser* CreateXMLParser()
{
Return new CTinyXMLParser;
}
};

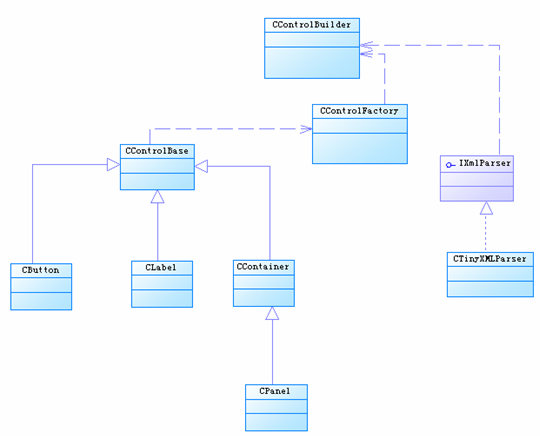

好了，到這里我們所有的設計都全部完成了，基本類圖如下:
PS, 在設計CControlBuilder時，本來考慮是不是該用設計模式中的生成器(builder)模式, 但是Builder模式強調的是同樣的創建過程，生成不同的產品。顯然我們這里無論XML如何解析，最終只有Root Control這一種產品。 所以這里如果用這個模式的話，就有點過度設計了。
總結一下，我們上面用了哪些設計模式?
Composite, Abstract Factory, Factory Method, Singleton, Prototype.
你看出來了嗎?
你們有更好的設計思路嗎?
說明: (1)上面的代碼都只是設計時的偽代碼，拿來編譯肯定過不了
(2)考慮Windows的窗口類注冊和創建機制，會發現盡管Windows的API是C語言方式，但是設計思想是類似的。
(3) 對于DirectUI來說，上面控件類的這種層次設計其實很濫, 有興趣的話可以學下WPFJ
