工作學習上由于需要編寫一個能夠控制CCD進行拍照的簡易軟件，因此需要對CCD照相機的基本原理有一個較為清楚的認識，于是參考DICAM-PRO Operating Instructions寫下了這篇文章。

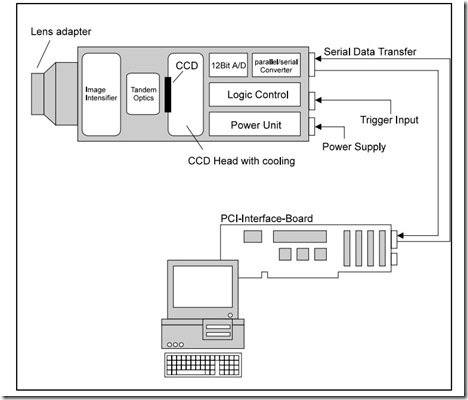

上圖顯示了CCD相機不同的功能模塊，其中主要的是Image Intensifier，CCD，12 Bit A/D，parallel/serial Converter，Logic Control。

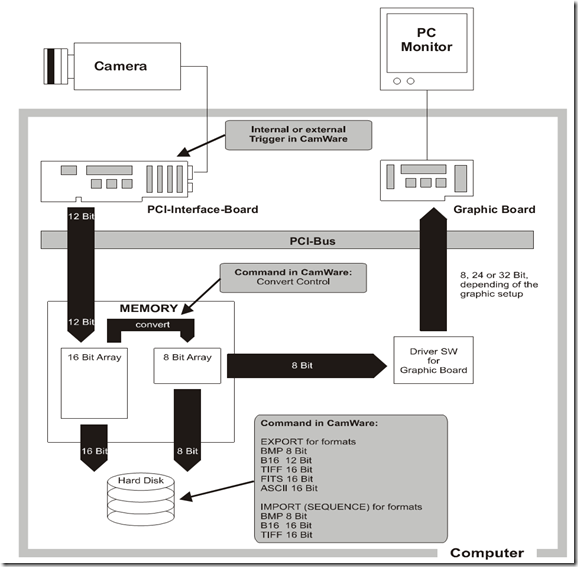

那么在計算機內部相對應的軟件是如何對從CCD相機傳輸進來的數據進行處理的呢。如下圖所示：
可見對于圖片數據進行存儲的時候可以采用16bit的形式進行無損存儲，但是在pc機的屏幕上進行顯示的時候，一般需將16bit的數組轉化為8bit的數組，然后采用8bit，24bit或32bit的形式將圖形成像到屏幕上。由于屏幕成像的方式是采用RGB或加一個alpha通道進行成像的，即使采用8bit的方式進行成像，也是將其轉化成了R=G=B的灰度圖進行成像。
下面主要從CCD相機圖像增強，曝光、觸發方式兩個方面進行闡述。
1. 圖像增強

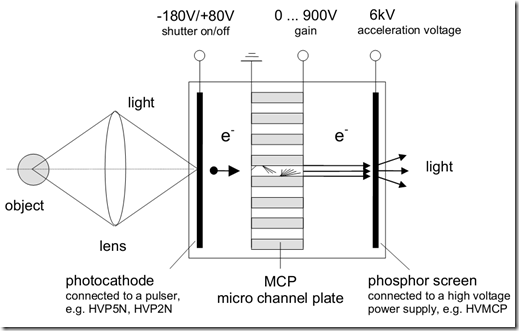

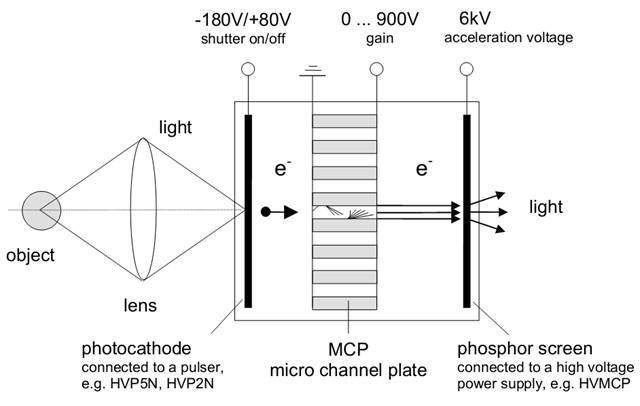

光子打到光電陰極上產生電子，通過MCP進行增益而后打到熒光粉上發出光。
該處需要注意的是：光子打到光電陰極上與CCD的使用壽命直接相關，另外，不允許強光照射到光電陰極板，這樣有可能損壞光電陰極板，從而使CCD相機損壞。由于對光強有一定的要求，因此對于曝光時間也要小心設置，過長的曝光時間也有可能引起光電陰極板的損壞。
2. 曝光、觸發
觸發模式分為：Single Trigger Mode, Multi Trigger Mode, Double Trigger Mode;

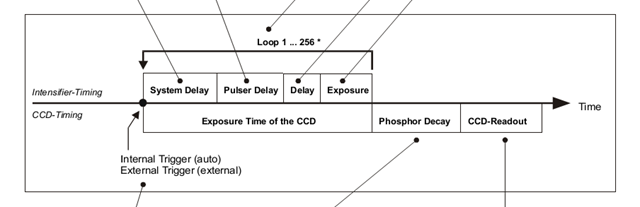

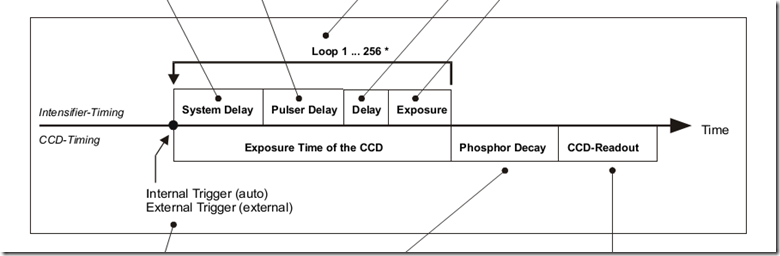

a. single trigger mode

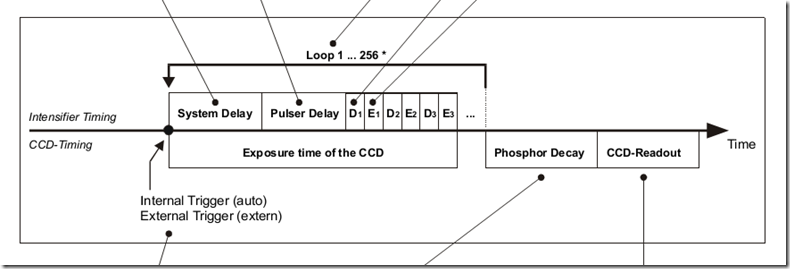

系統延時與脈沖延時是硬件上的延時是無法避免的，它們總共的時間在100ns以內，延時時間（Delay）（0-1000s）與曝光（Exposure）（x-1000s，x脈沖時序相關）時間是人為設定的。因為它是單觸發模式，每一次觸發都帶有系統與脈沖上的延遲。在每次循環之間也需要額外的時間。

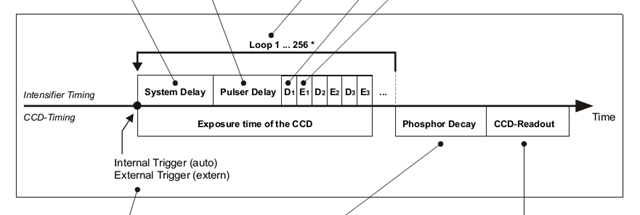

b. multi trigger mode
延遲時間0-999ms，曝光時間在20ns-999ms之間。

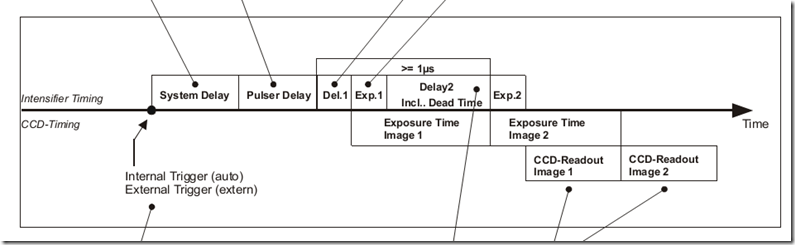

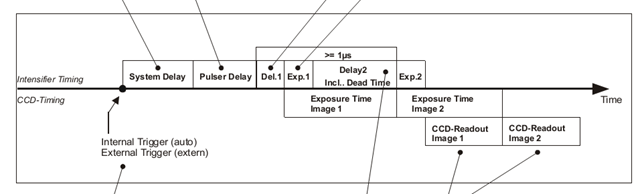

c. double trigger mode
