前日在gameRes看到了DX HDR的一份翻譯，結果完全看不懂。一怒之下，決定瀏覽源代碼。果然，源代碼才是最詳細最精確的文檔所在。
HDR的意思是高動態范圍光照，起初有點直觀的理解是：將光照渲染到R32G32B32的浮點紋理上，獲得全范圍的亮度，然后再通過調制，將其映射到256級的[0,1]之間。如果按照傳統的非HDR做法，亮度大于1的值將會clamp成1，因此1和1.5之間所顯示的亮度是相同的，缺少了對比度。HDR的做法，是通過浮點紋理保存任意范圍的亮度，然后映射到[0,1]之間，這樣可以保留對比度，使得場景更加自然。

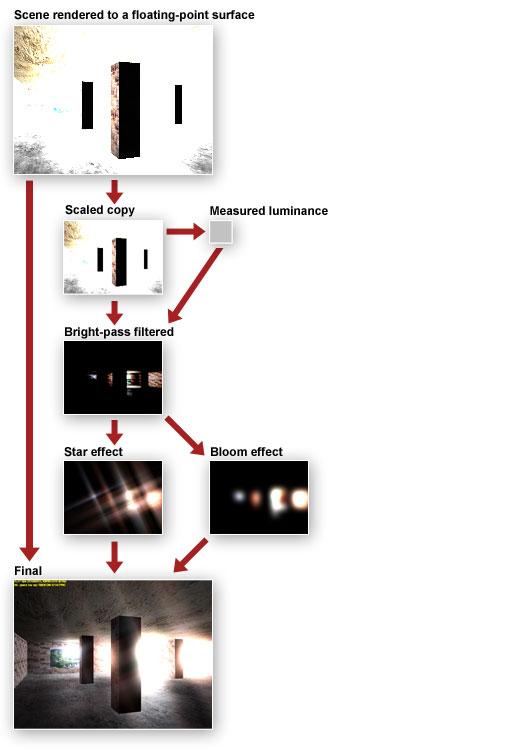

如上所示，HDR技術的第一步，是把場景渲染到一張浮點紋理上，比如R32G32B32（使用16bit的更快），這張sceneHDR大小通常是512×512的。
接下來，為了效率，將sceneHDR縮放到128×128的浮點紋理smallScene中。需要提前說明的是，自渲染場景之后，接下來的渲染都是post-process了，也就是說，所有的縮放都是基于post-process完成的。
在渲染至128×128的紋理的時候，要使用較好的濾波器算法，最基本也要用scale3×3吧。
然后，要使用tone map算法，取得比較可信的場景平均亮度。關于tone map算法，其實就是經歷一定的中間結果直至最終結果，而不是一下子就從source中獲取最終結果。
tone map算法是為了獲取亮度，因此使用格式R32F/R16F，建立一串的逐步縮小的紋理：32×32，8×8，2×2，1×1。首先從smallScene中獲取顏色值，然后根據某些公式轉化成灰度/亮度，渲染到32×32中，剩下的tone map，從上一級獲取顏色值，然后渲染到下一級中，直至1×1，這樣，就在1×1的tone map中得到了場景平均亮度。在這種down scale的情形下，一定要選擇較好的濾波器，而不是點取。
額外的，為了模擬人眼對亮度變化的適應過程，到這個時候，可以根據當前的適應度和當前場景平均亮度，計算新的適應度。
獲取場景平均亮度，就是為了從場景中過濾出發光部分，也就是亮度大于平均亮度的部分。這里你可以直觀的做比較，也可以根據某些更有意義的算法，得出發光圖。算法主要是根據smallScene和1×1的tone map，渲染到brightMap中。
接下來的兩個步驟，具有很大的類同，區別只是濾波器/算法不同而已，就是分別以brightMap為source，將光亮處的星狀效果和模糊效果渲染到紋理starMap,bloomMap中。后3個紋理的格式，可以是整數格式，也可以是浮點格式，主要看光亮超范圍的情形了。
額外的，此處可以用更多的pass對starMap和bloomMap做再處理，以達到更好更柔和的效果。
最終的，finalPass來臨了，就是將512×512的sceneHDR+a*starMap+b*bloomMap渲染到屏幕上，看情況使用合適的濾波器。
