Muduo 網絡編程示例之八：Timing wheel 踢掉空閑連接
陳碩 (giantchen_AT_gmail)
Blog.csdn.net/Solstice t.sina.com.cn/giantchen
這是《Muduo 網絡編程示例》系列的第八篇文章，原計劃講文件傳輸，這里插入一點計劃之外的內容。
Muduo 全系列文章列表： http://blog.csdn.net/Solstice/category/779646.aspx
本文介紹如何使用 timing wheel 來踢掉空閑的連接，一個連接如果若干秒沒有收到數據，就認為是空閑連接。
本文的代碼見 http://code.google.com/p/muduo/source/browse/trunk/examples/idleconnection
在嚴肅的網絡程序中，應用層的心跳協議是必不可少的。應該用心跳消息來判斷對方進程是否能正常工作，“踢掉空閑連接”只是一時權宜之計。我這里想順便講講 shared_ptr 和 weak_ptr 的用法。
如果一個連接連續幾秒鐘（后文以 8s 為例）內沒有收到數據，就把它斷開，為此有兩種簡單粗暴的做法：
- 每個連接保存“最后收到數據的時間 lastReceiveTime”，然后用一個定時器，每秒鐘遍歷一遍所有連接，斷開那些 (now - connection.lastReceiveTime) > 8s 的 connection。這種做法全局只有一個 repeated timer，不過每次 timeout 都要檢查全部連接，如果連接數目比較大（幾千上萬），這一步可能會比較費時。
- 每個連接設置一個 one-shot timer，超時定為 8s，在超時的時候就斷開本連接。當然，每次收到數據要去更新 timer。這種做法需要很多個 one-shot timer，會頻繁地更新 timers。如果連接數目比較大，可能對 reactor 的 timer queue 造成壓力。
使用 timing wheel 能避免上述兩種做法的缺點。timing wheel 可以翻譯為“時間輪盤”或“刻度盤”，本文保留英文。
連接超時不需要精確定時，只要大致 8 秒鐘超時斷開就行，多一秒少一秒關系不大。處理連接超時可以用一個簡單的數據結構：8 個桶組成的循環隊列。第一個桶放下一秒將要超時的連接，第二個放下 2 秒將要超時的連接。每個連接一收到數據就把自己放到第 8 個桶，然后在每秒鐘的 callback 里把第一個桶里的連接斷開，把這個空桶挪到隊尾。這樣大致可以做到 8 秒鐘沒有數據就超時斷開連接。更重要的是，每次不用檢查全部的 connection，只要檢查第一個桶里的 connections，相當于把任務分散了。
Timing wheel 原理
《Hashed and hierarchical timing wheels: efficient data structures for implementing a timer facility》這篇論文詳細比較了實現定時器的各種數據結構，并提出了層次化的 timing wheel 與 hash timing wheel 等新結構。針對本文要解決的問題的特點，我們不需要實現一個通用的定時器，只用實現 simple timing wheel 即可。
Simple timing wheel 的基本結構是一個循環隊列，還有一個指向隊尾的指針 (tail)，這個指針每秒鐘移動一格，就像鐘表上的時針，timing wheel 由此得名。
以下是某一時刻 timing wheel 的狀態，格子里的數字是倒計時（與通常的 timing wheel 相反），表示這個格子（桶子）中的連接的剩余壽命。
一秒鐘以后，tail 指針移動一格，原來四點鐘方向的格子被清空，其中的連接已被斷開。
連接超時被踢掉的過程

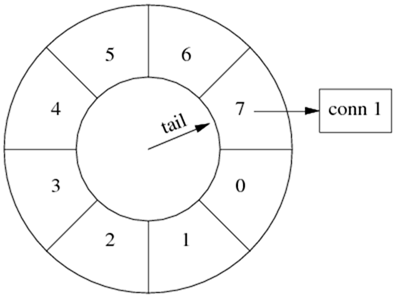

假設在某個時刻，conn 1 到達，把它放到當前格子中，它的剩余壽命是 7 秒。此后 conn 1 上沒有收到數據。

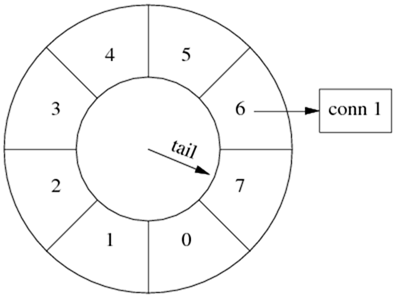

1 秒鐘之后，tail 指向下一個格子，conn 1 的剩余壽命是 6 秒。

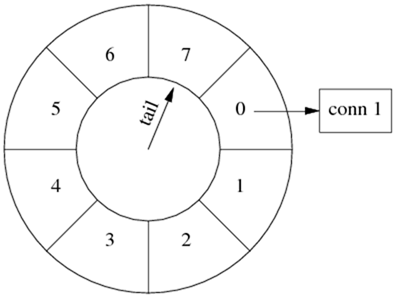

又過了幾秒鐘，tail 指向 conn 1 之前的那個格子，conn 1 即將被斷開。

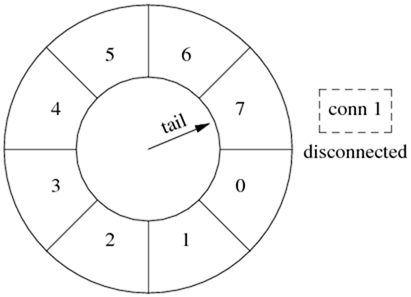

下一秒，tail 重新指向 conn 1 原來所在的格子，清空其中的數據，斷開 conn 1 連接。
連接刷新
如果在斷開 conn 1 之前收到數據，就把它移到當前的格子里。

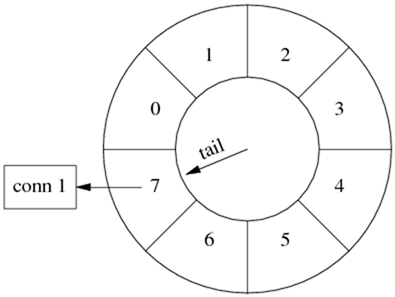

收到數據，conn 1 的壽命延長為 7 秒。

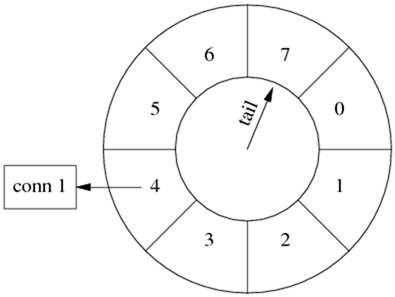

時間繼續前進，conn 1 壽命遞減，不過它已經比第一種情況長壽了。
多個連接
timing wheel 中的每個格子是個 hash set，可以容納不止一個連接。
比如一開始，conn 1 到達。

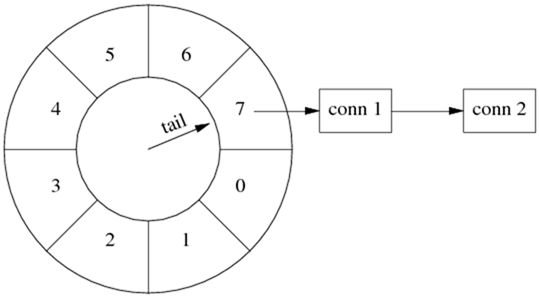

隨后，conn 2 到達，這時候 tail 還沒有移動，兩個連接位于同一個格子中，具有相同的剩余壽命。（下圖中畫成鏈表，代碼中是哈希表。）

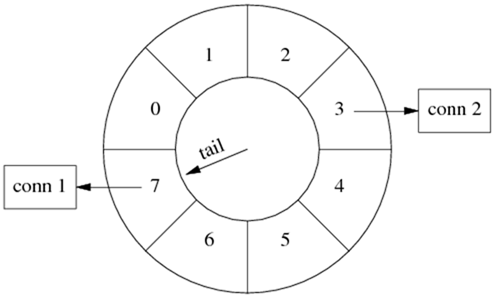

幾秒鐘之后，conn 1 收到數據，而 conn 2 一直沒有收到數據，那么 conn 1 被移到當前的格子中。這時 conn 1 的壽命比 conn 2 長。
代碼實現與改進
我們用以前多次出現的 EchoServer 來說明具體如何實現 timing wheel。代碼見 http://code.google.com/p/muduo/source/browse/trunk/examples/idleconnection
在具體實現中，格子里放的不是連接，而是一個特制的 Entry struct，每個 Entry 包含 TcpConnection 的 weak_ptr。Entry 的析構函數會判斷連接是否還存在（用 weak_ptr），如果還存在則斷開連接。
數據結構：
typedef boost::weak_ptr<muduo::net::TcpConnection> WeakTcpConnectionPtr;
struct Entry : public muduo::copyable
{
Entry(const WeakTcpConnectionPtr& weakConn)
: weakConn_(weakConn)
{
}
~Entry()
{
muduo::net::TcpConnectionPtr conn = weakConn_.lock();
if (conn)
{
conn->shutdown();
}
}
WeakTcpConnectionPtr weakConn_;
};
typedef boost::shared_ptr<Entry> EntryPtr;
typedef boost::weak_ptr<Entry> WeakEntryPtr;
typedef boost::unordered_set<EntryPtr> Bucket;
typedef boost::circular_buffer<Bucket> WeakConnectionList;
在實現中，為了簡單起見，我們不會真的把一個連接從一個格子移到另一個格子，而是采用引用計數的辦法，用 shared_ptr 來管理 Entry。如果從連接收到數據，就把對應的 EntryPtr 放到這個格子里，這樣它的引用計數就遞增了。當 Entry 的引用計數遞減到零，說明它沒有在任何一個格子里出現，那么連接超時，Entry 的析構函數會斷開連接。
Timing wheel 用 boost::circular_buffer 實現，其中每個 Bucket 元素是個 hash set of EntryPtr。
在構造函數中，注冊每秒鐘的回調（EventLoop::runEvery() 注冊 EchoServer::onTimer() ），然后把 timing wheel 設為適當的大小。
EchoServer::EchoServer(EventLoop* loop,
const InetAddress& listenAddr,
int idleSeconds)
: loop_(loop),
server_(loop, listenAddr, "EchoServer"),
connectionBuckets_(idleSeconds)
{
server_.setConnectionCallback(
boost::bind(&EchoServer::onConnection, this, _1));
server_.setMessageCallback(
boost::bind(&EchoServer::onMessage, this, _1, _2, _3));
loop->runEvery(1.0, boost::bind(&EchoServer::onTimer, this));
connectionBuckets_.resize(idleSeconds);
}
其中 EchoServer::onTimer() 的實現只有一行：往隊尾添加一個空的 Bucket，這樣 circular_buffer 會自動彈出隊首的 Bucket，并析構之。在析構 Bucket 的時候，會依次析構其中的 EntryPtr 對象，這樣 Entry 的引用計數就不用我們去操心，C++ 的值語意會幫我們搞定一切。
void EchoServer::onTimer()
{
connectionBuckets_.push_back(Bucket());
}
在連接建立時，創建一個 Entry 對象，把它放到 timing wheel 的隊尾。另外，我們還需要把 Entry 的弱引用保存到 TcpConnection 的 context 里，因為在收到數據的時候還要用到 Entry。（思考題：如果 TcpConnection::setContext 保存的是強引用 EntryPtr，會出現什么情況？）
void EchoServer::onConnection(const TcpConnectionPtr& conn)
{
LOG_INFO << "EchoServer - " << conn->peerAddress().toHostPort() << " -> "
<< conn->localAddress().toHostPort() << " is "
<< (conn->connected() ? "UP" : "DOWN");
if (conn->connected())
{
EntryPtr entry(new Entry(conn));
connectionBuckets_.back().insert(entry);
WeakEntryPtr weakEntry(entry);
conn->setContext(weakEntry);
}
else
{
assert(!conn->getContext().empty());
WeakEntryPtr weakEntry(boost::any_cast<WeakEntryPtr>(conn->getContext()));
LOG_DEBUG << "Entry use_count = " << weakEntry.use_count();
}
}
在收到消息時，從 TcpConnection 的 context 中取出 Entry 的弱引用，把它提升為強引用 EntryPtr，然后放到當前的 timing wheel 隊尾。（思考題，為什么要把 Entry 作為 TcpConnection 的 context 保存，如果這里再創建一個新的 Entry 會有什么后果？）
void EchoServer::onMessage(const TcpConnectionPtr& conn,
Buffer* buf,
Timestamp time)
{
string msg(buf->retrieveAsString());
LOG_INFO << conn->name() << " echo " << msg.size() << " bytes at " << time.toString();
conn->send(msg);
assert(!conn->getContext().empty());
WeakEntryPtr weakEntry(boost::any_cast<WeakEntryPtr>(conn->getContext()));
EntryPtr entry(weakEntry.lock());
if (entry)
{
connectionBuckets_.back().insert(entry);
}
}
然后呢？沒有然后了，程序已經完成了我們想要的功能。（完整的代碼會打印 circular_buffer 變化的情況，運行一下即可理解。）
希望本文有助于您理解 shared_ptr 和 weak_ptr。
改進
在現在的實現中，每次收到消息都會往隊尾添加 EntryPtr （當然，hash set 會幫我們去重。）一個簡單的改進措施是，在 TcpConnection 里保存“最后一次往隊尾添加引用時的 tail 位置”，然后先檢查 tail 是否變化，若無變化則不重復添加 EntryPtr。這樣或許能提高效率。
以上改進留作練習。
