            馭風萬里無垠

            實用的流程圖繪制工具:Diagram Designer

            一直在留意好用的開源作圖工具,可惜這年頭很多是UML的,并且綁定與Eclipse的很多,可惜我需要的只是能夠畫基本的流程圖,而且可以隨意在矩形框之間加連接線,并且可以自動調整連接線的;最近突然發現了一款相當好用的開源工具,不僅小巧,而且速度快,自身相對獨立,剛好合乎我的需要;也不需要蝸牛般的Java,真乃好東東。

            下邊是我做的圖形:

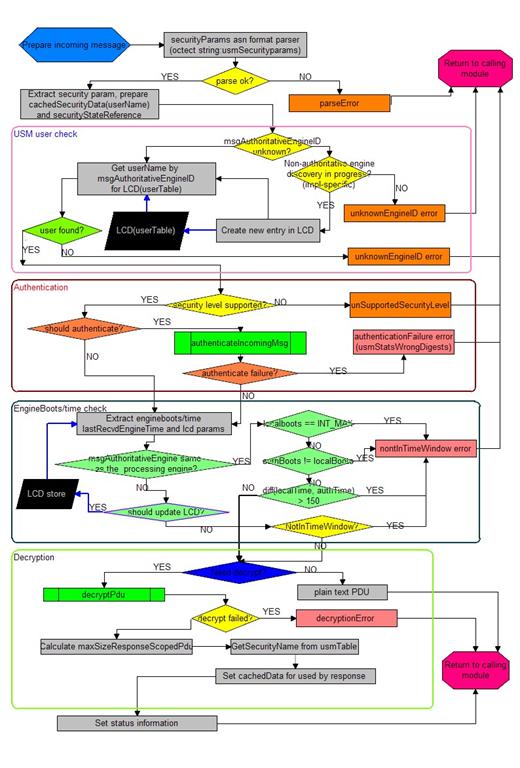

            表示復雜的結構也很是漂亮,而且最關鍵的一點是,可以直接拷貝到PPT里邊做成presentation。

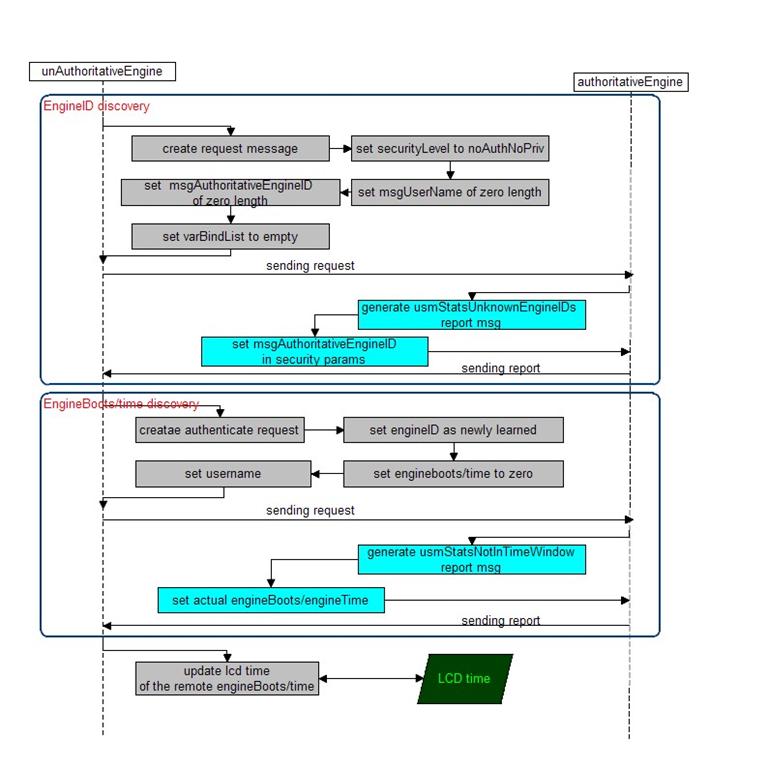

            下邊是另外一個圖,類似于UML里邊的Sequence Diagram,當時又不完全是,不過可以清晰的表達我的意思了。
            曾經想用Netbeans的UML插件畫出類似的圖像,可惜想自己加個方框都不行,還是這個靈活:

            這個可愛的軟件,簡直可以和Visio媲美了,而且是開源免費的。

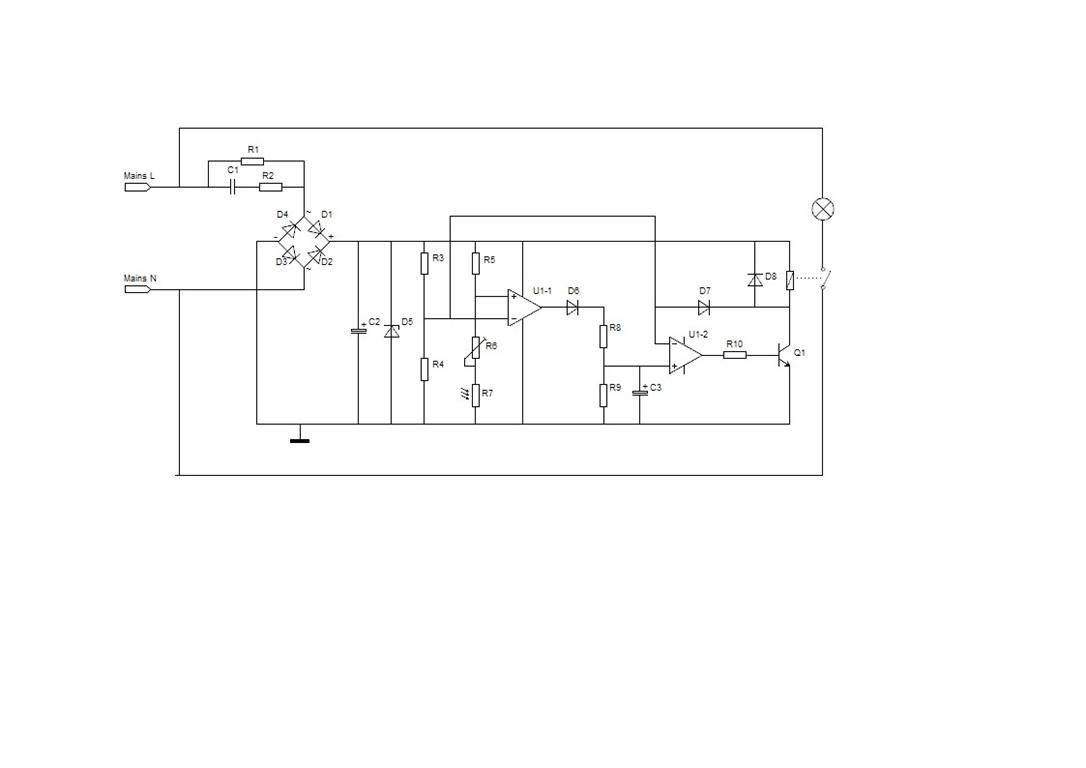

            另外一個例子,作者提供的模板,也很漂亮,可以畫電路硬件圖的:

            還有一個UML的例子,看它的官方網站描述。

            高級功能:自己定制模板,供以后使用。
            可以導出為幾種常見的圖片格式,以它自己的格式(ddd后綴)最節省空間。

            小缺點:折線箭頭只能拐2個彎,因此不能一筆繪制回形箭頭,需要手工拼接。
            最強大的地方:屬性可以自由修改,因此超級靈活。


            posted on 2009-07-06 20:34 skyscribe 閱讀(3944) 評論(0)  編輯 收藏 引用 所屬分類: Misc
