內網Serv-U架站：實例解析FTP原理
首先要提到的是這里的內網是指一般我們網吧內部環境的內網，對局域網內網我沒什么好說的。一個基本條件：一個公網IP，對網關有操作權限。
FTP服務器端192.168.0.100，我選用Win2K+Serv-U 6.1.0.0，很普通常用的一個組合網關是最簡單的雙網卡PC，一接外網一接內網，這里假設外網IP為218.4.218.4，內網IP為192.168.0.1。
提一些概念性的東東：
一次完整的FTP會話，包含有兩個連接，一個稱之為命令通道，一個稱之為數據通道。命令通道用來傳遞一些"命令"和反饋，包括用戶名密碼登陸，而且眾所周知是明文數據通道用來傳遞實際數據----列目錄、文件傳輸，一旦需要列目錄或文件傳輸，數據通道就會被建立起來，這里分兩種方式，一是 PORT二是PASV。
你會在因特網上找到許多FTP服務器，有的要么只支持PORT，有的要么只支持PASV，有的是因為考慮安全因素，有的是因為條件限制等等。我想把我的FTP做成PORT和PASV方式都能支持的，這樣不會使客戶端在連接上受到困擾，特別是一些新手，對于PORT和PASV的定義，比較容易理解的解釋是針對FTP服務端而言的：
PORT是主動模式，在建立數據通道時，服務端去連接別人；
PASV是被動模式，在建立數據通道時，服務端被別人連接；
建立數據通道時，用PORT模式還是PASV模式，選擇權在于FTP客戶端。
現在要做的，就是端口映射了，最基本的是命令通道的映射，這里選用默認的21，我想把在網關外網接口收到的對218.4.218.4端口21的連接請求，轉發到192.168.0.100的21端口去。
Win2K網關
系統自帶簡單的端口轉發程序，就是能給我們提供連接共享的ICS/RRAS，這兩種方式原理是一樣的，而且都能提供這類業務的端口轉發設置過程比較簡單，我也不抓圖了，以前有過很多。
就是在"服務與端口"中，注冊一條類似"公用網絡與端口218.4.218.4:21 To 專用網絡與端口192.168.0.100:21"這樣格式的規則設置好后，別人就能訪問你的內網FTP服務器了，但你很快會發現你的FTP服務器只支持 PORT方式，如果客戶端也在內網環境則PORT方式也用不了了這是為什么呢？我們來分析一下，因為在PASV方式，服務器接到客戶端的PASV命令后，會指定一個本地的隨機端口來作為PASV端口，并通知客戶端，然后等待客戶端的連接，在通知消息里包含有FTP服務器的IP地址和打開的PASV端口，我 FTP服務器的IP地址是什么？

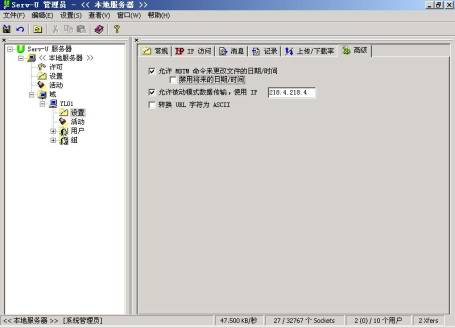

現在是192.168.0.100，那么對方收到的PASV通知將是這樣格式的227 Entering Passive Mode (192,168,0,100,m,n)mn是定義了PASV端口的值，計算方式是m*256+m，如果這里m是10而n是20，那么PASV端口就是 2580客戶端收到這條通知后，當它想發起數據通道的連接，它會向192.168.0.100:2580這個目標地址發送SYN請求，毫無疑問將不會收到應答，因為這個IP在公共網絡事實上是不存在的解決的辦法是讓FTP服務器發送帶公網IP的PASV通知，我們的Serv-U支持這個功能.
然后在網關上把需要打開的PASV端口跟21端口一樣做映射到192.168.0.100

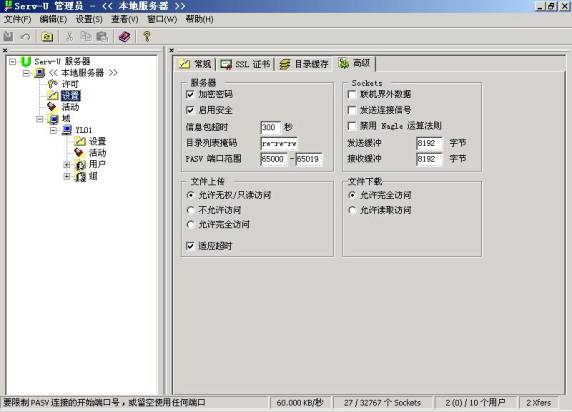

你也許會疑惑了，PASV是服務器動態打開的隨機端口，我怎么會知道它會用哪個？怎么映射啊？沒有問題，Serv-U同樣可以定義每次使用固定的PASV端口，當然為了同時承接多個連接會話，你需要多設置幾個成一段，然后在網關上一一對應映射到FTP服務器上去，圖中設置了20個.
