續上文：
QQ美女找茬（外掛）學習筆記（一）截圖的實現與保存
http://www.shnenglu.com/ArthasLee/archive/2010/11/18/134022.html比較兩幅圖片的不同過程中，筆者直接用了 == 來比較，盡管XOR會效率高點。
以下是筆者的代碼，非完全原創，有參考，至于具體URL，在上一篇已經跟大家公布過：
1
void CZhaoChaV30Dlg::CompareBMP( DWORD*& pBuffer, DWORD* pLeft, DWORD* pRight )
2
{
3
if( !pBuffer )
4
{
5 delete []pBuffer;
6 pBuffer = NULL;
7
}
8
9 pBuffer = new DWORD[ nWidth * nHeight ];
10 //比較兩幅圖，數據相同的設置為白色，不同的為紅色。
11 for (DWORD i = 0; i < (DWORD)nWidth * nHeight; i++ )
12 {
13 if( pLeft[ i ] != pRight[ i ] )
14 pBuffer[ i ] = RGB( 0,0,255 );
15 else
16 pBuffer[ i ] = pLeftBuffer[ i ] ;
17 }
18
19 //轉換圖片數據，使圖片按正常順序顯示。（BMP格式與窗口圖像存放豎坐標相反）
20 //筆者開始一直不是很明白該位blog主的意思，為什么要倒轉y坐標；
21 //因此就把下面的注釋掉，從windows圖片瀏覽器觀察位圖，發現位圖顯示出來的時候并沒有倒轉；
22 //直至在后來要把位圖顯示到窗口上才真切理解“BMP格式與窗口圖像存放豎坐標相反”這個事實；
23 //要注意，不然日后要寫全自動WG，直接由機器發送鼠標消息模擬點擊的時候就杯具了。
24 int width = nWidth;
25 for ( DWORD i = 0; i < (DWORD)(nHeight / 2); i++ )
26 {
27 for ( DWORD j = 0; j < (DWORD)width; j++ )
28 {
29 DWORD temp;
30 temp = *( pBuffer + i * width + j );
31 *( pBuffer + i * width + j ) = *( pBuffer + width * ( nHeight - 1 - i ) + j );
32 *( pBuffer + width * ( nHeight - 1 - i ) + j ) = temp;
33 }
34 }
35
36
}
37
傳入三個pBuffer，然后對后面兩個參數的內容進行比較，然后把比較結果寫入第一個pBuffer指向的內存空間中。這段代碼筆者還是好好學習了下，大家留意注釋。
比較完成以后，當然是要把比較的成果顯示到程序主窗口的客戶區中。不然之前一切的努力也就白費了。
1void CZhaoChaV30Dlg::BMPToWnd( void )
2{
3 CBitmap bm;
4 CDC* pDC;
5
6 bm.CreateBitmap( nWidth, nHeight, 1, 32, pBuffer );
7 CBrush brush;
8 brush.CreatePatternBrush( &bm );
9
10 pDC = GetDC();
11 CBrush* pOldBrush = (CBrush*)pDC -> SelectObject( &brush );
12
13 pDC->FillRect( &CRect( 0, 0, nWidth, nHeight ), &brush );
14
15 pDC->SelectObject( pOldBrush );
16
17 brush.DeleteObject();
18 bm.DeleteObject();
19 ReleaseDC(pDC);
20}
在上面的代碼中，有個函數是CreateBitmap，與之前截圖用到的CreateCompatableBitmap有點相似，筆者有點好奇，拜了google大神后，找到了以下的文章：
http://hi.baidu.com/550189285/blog/item/3742cfd4f8c9f30ba08bb775.htmlPS：盡管隨便貼URL是不道德滴，但是學習資料不保留下來更加不道德~
一般來說，WG來到這里，就差不多了。因?yàn)槲覀兊幕灸繕?biāo)已經達到。
but。。。
其余的細節呢？
要不要令這個WG更自動化，讓“它”自己“玩”游戲呢？
又該如何實現呢？？？
以下是筆者在編碼過程中遇到的問題和解決心得：
再次聲明，此乃筆記，不具有普適性，有錯誤和改進，歡迎指出~
問題3：比較圖片和一個奇怪的現象？
背景：

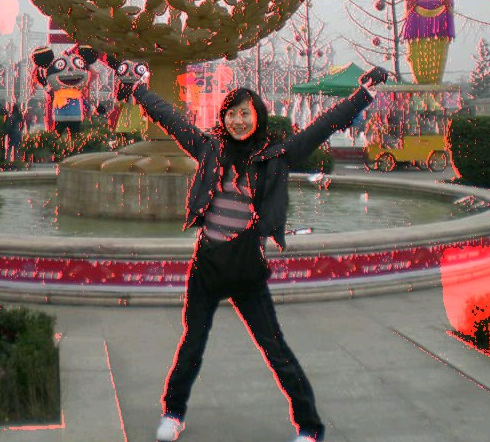

捕獲了圖片之后開始對兩幅相同的圖像進行比較，可以選取每個像素點進行比較，方法有二：直接用 == 比較，或者將兩個點進行Xor運算。但是由此比較出來的圖片，卻出現了“重影現象”；
如下圖所示：
子問題：什么原因?qū)е麓爽F(xiàn)象？
解決方案：
分析：筆者對比了幾個失敗樣本之后，發現重影多數是出現在X方向上，Y方向上則沒有明顯現象。如果這種現象是由色差這樣微小的非肉眼能識別的區別而造成的，那么應該整張圖也出現重影，而不應該在某一個方向上出現特別顯著的重影。
結論：
兩幅圖在X坐標上有1個像素的偏移，筆者沒有自己通過任何技術手段去獲取兩幅圖片左上角的確切坐標，只是google了一下，就找到了相關的文章：
http://student.csdn.net/space.php?uid=110891&do=blog&id=38571
這個鏈接在筆者的上一篇文章已經提到過。
關鍵的數字們~
x1 = 8;
y1 = 193;
x2 = 516 + 1; //左右兩副圖本身有偏移個像素，去掉偏移的，只比較共有的部分
y2 = 193;
nWidth = 498 - 1;//左右兩副圖本身有偏移個像素，去掉偏移的，只比較共有的部分
nHeight = 448;
感想：
遇到問題的時候，google很重要。
問題4：將比較結果顯示到更新了的窗口上：
背景：
位圖信息被保存在pBuffer上，為了整個程序可以僅僅透過pBuffer來溝通，放棄了之前的hdcWindow和hBitMap等變量的使用（讓它們在截圖函數返回前就被銷毀）。因此，MSDN上的那段關于截圖的代碼的后半部分就不能再用。
子問題：
在位圖內容已經存在的情況下，通過pBuffer，如何把位圖顯示到窗口上？
解決方案：
創建一個滑刷，CBrush brush;然后把pBuffer里面的像素填充進去。但是注意填充之前要保證pBuffer里面的縱坐標被倒轉一下再顯示到窗口中，不然會出現倒轉，詳見筆者在上面的代碼，有中文注釋。
問題5：隱藏窗口時的延遲性造成截圖干擾
背景：
按下display按鈕進行找茬之后，需要隱藏窗口再進行截圖，不知道是機器原因還是別的問題，窗口還沒有隱藏好，可能截圖操作就已經完成了，這是截下的圖就會是包含了“窗口殘像”的圖，再進行比較當然毫無意義。

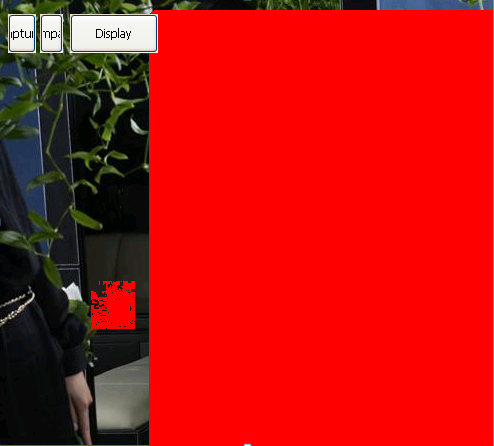

例如出現了這樣的“靈異事件”：
分析：
顯然是窗口還沒有完全隱藏，截圖就進行了，so……
詳情見代碼：
1void CZhaoChaV30Dlg::OnBnClickedButtonDisplay()
2{
3 // TODO: 在此添加控件通知處理程序代碼
4 ShowWindow( SW_HIDE );
5 Sleep( 500 );// Good code!
6
7 pBuffer = NULL;
8#ifdef DEBUG_CODE
9 CaptureImage( pLeftBuffer, x1, y1, nWidth, nHeight );
10 SaveBMP( pLeftBuffer, _T("Debug_1.bmp") );
11 CaptureImage( pRightBuffer, x2, y2, nWidth, nHeight );
12 SaveBMP( pRightBuffer, _T("Debug_2.bmp") );
13 CompareBMP( pBuffer, pLeftBuffer, pRightBuffer );
14 SaveBMP( pBuffer, _T("Result.bmp") );
15#else
16 CaptureImage( pLeftBuffer, x1, y1, nWidth, nHeight );
17 CaptureImage( pRightBuffer, x2, y2, nWidth, nHeight );
18 CompareBMP( pBuffer, pLeftBuffer, pRightBuffer );
19#endif
20 ShowWindow( SW_SHOW );
21
22 //RetSetWnd();
23 BMPToWnd();
24}
解決方案：
隱藏窗口代碼后加一行：Sleep（ 500 ）;
讓程序“休息”一下，這樣就可以等窗口完全隱藏過后才開始截圖。
感想：
Sleep真神奇~
理想狀態下一切都很理想，但實際操作的時候，還是會出現某些非理論性延遲。這時需要coder們靈活變通，處理一下這個延遲了的“消息”~
鳴謝：
jingzhongrong——提供了不少測試樣例和分析案例，從反面促使筆者盡快完成此文；
vczh——從正面鼓勵筆者盡快完成此文；
vczh：
http://www.shnenglu.com/vczh/
