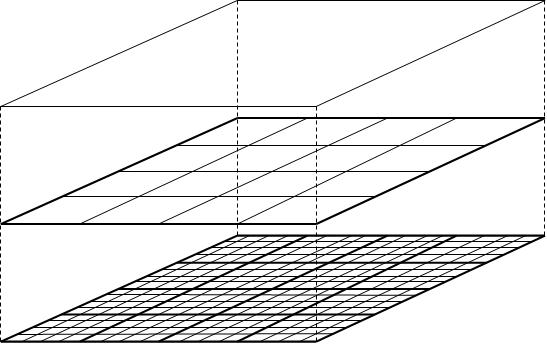

地圖數據由道路數據、注記數據組成。為了達到快速檢索數據的目的，地圖數據采用分
層結構，每個數據層中采用塊集-塊-網格三級管理結構。 在一定的地圖比例尺范圍內，將地圖數據依據比例尺劃分成若干數據層。所有的數據層
都覆蓋同一地理區域。在每個數據層中，根據數據的詳細程度，將所覆蓋的地理區域劃分成 一定大小的數據塊集，每個塊集又劃分為若干個數據塊，每個數據塊劃分若干個網格。每個 網格數據包括道路數據、注記數據，參見下圖
塊集、塊、網格編號的基本原則：依據地理位置，按自西向東、自南向北的順序進行編號，參見下圖。
數據文件
lvlX_road.mid 道路屬性信息
lvlX_road.mif 道路坐標信息
lvlX_back.mid 背景屬性信息
lvlX_back.mif 背景坐標信息
lvlX_name.mid 注記數據屬性信息
lvlX_name.mif 注記數據坐標信息
Index.mid 設施數據屬性信息
Index.mif 設施數據的坐標
道路數據結構
LvlX_link.mif（地圖顯示用 link 信息）
序號 字段名稱 含義 類型
1 level_no 數據層號 Integer
2 blockset_no 數據塊集序號 Integer
3 block_no 數據塊序號 Integer
4 grid_no 網格序號 Integer
5 link_no 道路序號 Integer
6 Kind 道路等級代碼 Integer
7 road_name 道路名稱 Char(100)
背景數據結構
LvlX_back.mif（背景信息）
序號 字段名稱 含義 類型
1 level_no 數據層號 Integer
2 blockset_no 數據塊集序號 Integer
3 block_no 數據塊序號 Integer
4 grid_no 網格序號 Integer
5 back_no 背景序號 Integer
6 shape_classifiction
形狀代碼 Integer
背景形狀分類：0：點；1：線；2：面
7 Kind 背景種別代碼 Integer
LvlX_name.mif（注記信息）
序號 字段名稱 含義 類型
1 level_no 數據層號 Integer
2 blockset_no 數據塊集序號 Integer
3 block_no 數據塊序號 Integer
4 grid_no 網格序號 Integer
4 name_no 背景序號 Integer
5 string_type 注記類型 Integer 字符串類型：
1：中心字符串
2：Point 指示字符串
3：線狀注記字符串 typeA
4：線狀注記字符串 typeB
5：線狀注記字符串 typeC
6：符號字符串
6 Kind 注記種別代碼 Integer
7 Name 注記名稱 Char(100)
設施數據結構
設施數據 Index.mif
序號 字段名稱 含義 類型
1 index_no 設施序號 Integer
2 type_name 設施類型名稱 Char(60)
3 district_name設施所在市區縣 名稱Char(60)
4 Name 設施名稱 Char(100)
