用例圖

?

設計用例圖的關鍵在于對用例的層次分割，驅動過程如下：

?????? 首先設計 系統級用例，然后由系統級用例分析得到 子系統級用例，再由子系統級用例細化得到 功能級用例。此時用例分析的目的就達到了。

?

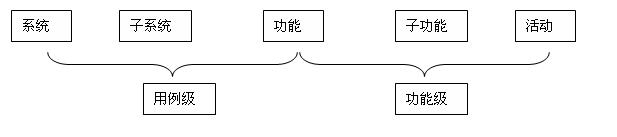

系統

子系統

功能

子功能

活動

用例級

功能級

請多指教啊：） （用rational rose 設計）

?

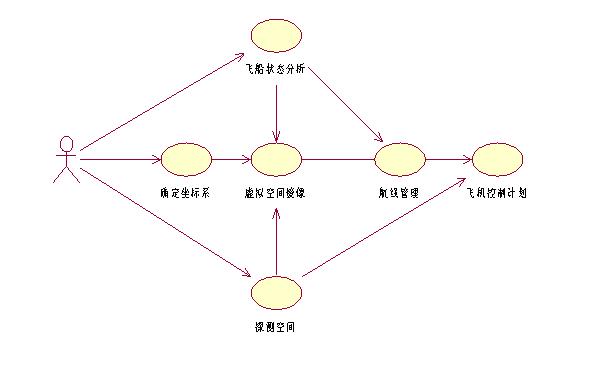

（系統級）空間導航系統用例圖

?

用例說明：

1.????? 確定坐標系：通過探測到四顆特定恒星的距離，來確定自己在太陽系中的坐標。

2.????? 虛擬空間鏡像：讀取數據庫信息，建立虛擬場景，并顯示飛船的位置和航線。

3.????? 飛船狀態分析：分析飛船的所存儲的能源，食物，損壞程度計算飛船剩余的可飛行時間，速度上限。

4.????? 探測空間：探測周圍存在的小型天體，對它們的運動方程進行，在鏡像中顯示并做出安全預警。

5.????? 航線管理：根據飛船的目的地信息，宇宙中繼站信息和飛船飛行能力計算出一條最佳航線。

6.????? 飛機控制計劃：根據總的航線信息和危險預警信息產生飛船的控制計劃。

?

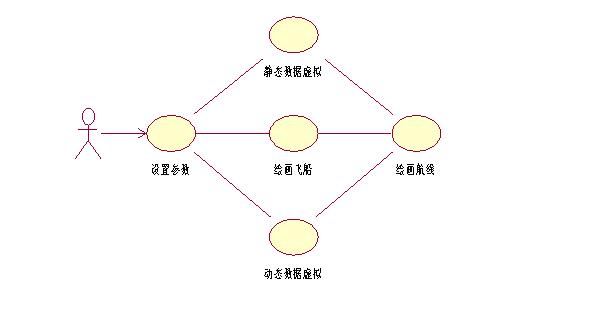

（子系統級）虛擬空間鏡像系統用例圖

????用例說明：

1.??????? 設置參數：設置坐標系，鏡像縮放比例，觀察角度，觀察坐標。

2.??????? 靜態數據虛擬：繪制行星和恒星，這些數據存儲在計算機內，可以直接讀取。

3.??????? 動態數據虛擬：繪制以飛船為中心的球形范圍內所有的天體，并反映他們的位置，形狀和運動模擬。

4.??????? 繪畫飛船：繪制飛船的位置，并根據飛船的速度和方向更新飛船的位置。

5.??????? 繪畫航線：繪畫主航線。

?

（ 功能級用例）靜態數據虛擬

?

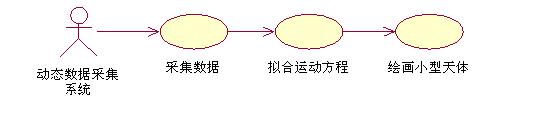

（功能級用例）動態數據虛擬

用例說明：

??????

1.??????? 動態數據虛擬：數據在不斷更新。

2.??????? 采集數據：采集數據，并篩選出超過一定體積（如飛船的十分之一）天體，記錄它們的位置，形狀。

3.??????? 擬合運動方程：根據天體的坐標和時間的數據，擬合它們的運動方程。

4.??????? 繪畫小型天體：繪制小型天體的位置，形狀，運動模擬。

?

?

?

?

---

我的第一篇博客文章居然是個錯誤的論點（VC6.0中全局常量在編譯時好像是當作宏定義優化處理了），這讓我十分汗顏。

發貼兩天之后，我發現了自己的想法是錯誤的！

灰溜溜的刪除了處女作后，仍在擔心已經有幾個讀了此貼，給他們帶來了誤會啊。

我保證以后發貼一定慎重又慎重！

---

---

以前老師常說，學語言是學到了軟件的下乘東西，專科生都可以無師自通，要學我們就學設計。
可是……我們班都誤解了老師，老師的意思是編程序應該由我們自學，我們放棄了編程，設計又沒學好，結果連專科生都不如……。

請一起反思，無論你是愛好編程，還是愛好設計，編程是基礎，讓我們從編程開始。

---

---

UML 統一建模語言，是一種建模方法，對建模對象進行模型抽象與形式描述的方法。
建模方法 ＝ 過程 ＋ 表示法 ＋ 擴展機制；
過程：描述軟件開發中所遵循的有序步驟。（需求分析、概要設計，……）
表示法：描述建模開發過程中所采用的模型的表示語言及符號。（UML圖描述，ACME描述，……）
擴展機制：應用于 適應領域應用變化 的可擴充語言表示。

UML 就是告訴你一種方法，讓你對軟件進行建模（設計）。

---

從建模方法上看，

對象：現實世界任何事物的抽象化描述，問題域中可用結構模型定義的實體。
屬性：描述對象的內部狀態信息和數據結構。
操作：描述對象的外部狀態信息和通訊方式。
關系：不同對象間具有規律性的關聯抽象。
結構：對象單元的分類結構，組裝結構。
機制：封裝機制，繼承機制，聚集機制，消息機制。

面向對象 ＝ 對象 （屬性，操作，封裝）
?????????＋ 結構 （分類，組裝）
?????????＋ 關系 （關聯，泛化，聚集）
?????????＋ 通信 （消息，執行方法）

---

結構化方法并不是比面向對象差，只不過它是剛性的，不利于維護，不要完全拋棄結構化思想。在大型軟件設計中，開始可用結構化思維分塊，再用面向對象分析設計。

---

下面介紹一些概念：

對象：問題域中有意義事物的抽象。
類：??? 問題域中同類對象的抽象化結構表示——一組具有相同屬性集和操作集的對象。（抽象化對象）
實例：由類創建的新對象。（具體化對象）

對象的抽象化即為類
類的實例化即為對象

模板表示
抽象類：主要用于定義接口，其操作可推延到子類中實現。
具體類：主要用于實現父類的具體操作，可實例化的類。

粒度：軟件分類的可封裝的獨立單元的大小程度。（重用性）
層次：可分解的相關單元的疊放次序。

操作：屬性的操作即數據的存取方法（Method），狀態遷移的瞬時行為（Action），
????????????對象的服務（Service）即與外界進行消息通信的方法。

泛化：對概念的共性抽象與特性識別，體現抽象對象（類）間的一般/特殊關系，
????????????抽象對象間父類與子類關系的繼承表示，可用于構成層次化的分類結構。
聚合：對實體構成的實例描述，體現具體對象間的整體/部分關系，具體對象分解/組合關系的聚集表示，
????????????可用于構成組裝結構。
????????????組成是聚合關系的一種特例，組成用于表示部分與整體共存，如車輪類是構成車類的部件。
依賴：表示相關對象間的變化/影響關系。


如何開發軟件？
????????軟件的開發過程沿主工作流推進，軟件優化過程按迭代工作流展開，以用例（事務，活動）驅動軟件構架。

主工作流：需求，分析，設計，實現，評估
驅動過程：
??????????????????用例 ——》???事務 ——》???活動 ——》動作
?????????????????????|
??????????????????構架 ——》???初始 ——》???細化 ——》精化
?????????????????????|
??????????????????構件 ——》???對象 ——》???模板 ——》實例

UML描述：

????


初始：目標/功能/案例
細化：構架/構件/對象


UML的基本構造塊 ：?部件、關系、圖

部件：結構 ＋ 行為 ＋ 分組 ＋ 注釋 ；

結構：用例，對象類，角色，構件，節點，接口；
行為：交互，協作，活動，狀態；
分組：包，框架，子系統；
注釋：說明，標注，注解；

構造關系：關聯、聚集、泛化、依賴

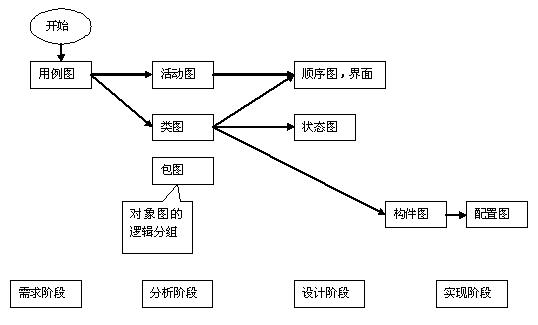

圖……

關于圖的，下次再依次詳細解釋吧（最近老加班，估計到下周末才有時間:)
每種圖都會介紹它的作用，如何驅動。
每個例子都會以 圖 ＋ 圖元編號 ＋小說明 進行解釋。

當然這一切都建立在我知道如何在這里貼圖的條件上，有誰知道請告訴我。

我想用Rational Rose 或 Visio2003 畫圖，請高手告訴我如何貼圖，謝謝了。
